Bonjour à tous,
J’ai un capteur long du groupement d’achat, un LG1240. A quoi servent les bouchons situés sur la tranche. Il y en a 8 situés entre la collecteur principal (diamètre 24) et la vitre. Pour une sonde ? Si oui, comment assurer le bon contact thermique entre le collecteur et la sonde ?
Second capteur : un HELIOAKMI de 2 m2 bien malade. Problème d’étanchéité ayant amené pas mal de condensation sous la vitre. Une fois démonté, l’isolant ressemble par endroits plus à une éponge qu’à autre chose… L’échelle est faite de 8 tubes diamètres 10 et de 2 collecteurs principaux de diamètre 22, le tout noir mat. L’absorbeur est composé de 4 pièces reliant 2 par 2 les 8 tubes de 10. Sa face arrière est jaune doré et sa face avant bleu violet.
Absorbeur :
Pourquoi est-il fait de plusieurs pièces et pas d’une seule ? Gestion des différences de dilatation entre l’absorbeur et les tubes cuivre ? Dans ce cas, pourquoi relient-ils les tubes 2 par 2 ?
Pensez-vous que sa couleur bleue signifie qu’il soit revêtu d’un revêtement sélectif de type TINOX ?
Est-il en cuivre ? Quels sont les matériaux utilisés pour les absorbeurs ?
Vocabulaire : les tubes verticaux (diamètre 10) et collecteur de 22 portent-ils des noms spécifiques ?
Pourquoi la vitre est-elle faite d’un verre translucide et non pas transparent ? Amélioration du facteur optique ? Amélioration de l’effet de serre ?
Merci
Rémy
Questions sur un LG1240 et un capteur HELIOAKMI
Modérateurs : ramses, Balajol, monteric, ametpierre, j2c
- p_bricoleur
- Modérateur
- Messages : 1671
- Enregistré le : mar. déc. 27, 2005 10:37 am
- Localisation : Rueil-Malmaison (92)
- Contact :
Bonjour,
Sinon ce sont la facilité du process de fabrication et le coût des pièces qui commandent.
A l'origine tous les absorbeurs étaient noirs, et ce sont les revêtements sélectifs genre Tinox qui ont amené cette couleur bleue.
Le bleu "sélectif" est une couleur métallique qui varie selon l'angle de vue.
Il est plus ou moins foncé selon le procédé.
Je n'ai jamais vu que du cuivre et de l'aluminium
Le cuivre est un peu plus efficace (meilleure conduction), mais il est plus cher que l'alu. Mais l'alu est plus difficile à souder.
Les petits tubes sont quelquesfois appelés les capillaires.
Les installateurs disent souvent les tubes "verticaux" et les tubes "horizontaux".
Il existe des capteurs plan avec un seul tube "serpentin" (chez Sebasol, chez De Dietrich)
- elle réduit et diffuse la réflexion de la 2ème face du verre
- elle rediffuse les rayons réflechis vers l'absorbeur. Cela diminue les pertes optiques.
Cordialement,
T.Streiff
Il n'y a pas de système supérieur à un autre, le seul point étant que l'absorbeur (la plaque) ait un contact maximum avec les tuyaux.Pourquoi est-il fait de plusieurs pièces et pas d’une seule ? Gestion des différences de dilatation entre l’absorbeur et les tubes cuivre ? Dans ce cas, pourquoi relient-ils les tubes 2 par 2 ?
Sinon ce sont la facilité du process de fabrication et le coût des pièces qui commandent.
Difficile à dire comme ça.Pensez-vous que sa couleur bleue signifie qu’il soit revêtu d’un revêtement sélectif de type TINOX ?
A l'origine tous les absorbeurs étaient noirs, et ce sont les revêtements sélectifs genre Tinox qui ont amené cette couleur bleue.
Le bleu "sélectif" est une couleur métallique qui varie selon l'angle de vue.
Il est plus ou moins foncé selon le procédé.
Idem. On ne peut pas savoir vu d'ici.Est-il en cuivre ? Quels sont les matériaux utilisés pour les absorbeurs ?
Je n'ai jamais vu que du cuivre et de l'aluminium
Le cuivre est un peu plus efficace (meilleure conduction), mais il est plus cher que l'alu. Mais l'alu est plus difficile à souder.
Les collecteurs sont les collecteurs.Vocabulaire : les tubes verticaux (diamètre 10) et collecteur de 22 portent-ils des noms spécifiques ?
Les petits tubes sont quelquesfois appelés les capillaires.
Les installateurs disent souvent les tubes "verticaux" et les tubes "horizontaux".
Il existe des capteurs plan avec un seul tube "serpentin" (chez Sebasol, chez De Dietrich)
La face intérieure "non lisse" a 2 effets :Pourquoi la vitre est-elle faite d’un verre translucide et non pas transparent ? Amélioration du facteur optique ? Amélioration de l’effet de serre ?
- elle réduit et diffuse la réflexion de la 2ème face du verre
- elle rediffuse les rayons réflechis vers l'absorbeur. Cela diminue les pertes optiques.
Cordialement,
T.Streiff
- remy78
- Technicien Solaire
- Messages : 475
- Enregistré le : mar. févr. 07, 2006 10:26 am
- Localisation : Houilles (78)
Merci pour cette réponse :D :D :D
2 photos en pj pour confirmation. L'interprétation des couleurs est parfois trompeuse
Recto: le violet est un peu trop violet et violent
. Sans doute un traitement sélectif... de coté, le tout apparaît totalement noir. Au delà de ça, ma question est aussi sur les méthodes utilisées pour "peindre" l'absorbeur et savoir si, simplement, lorsque c'est parfaitement noir (mat), on a à faire à un revêtement peint noir (pistolet), ou, si ce n'est pas noir mat mais bleu, on a à faire à un revêtement sélectif (désolé de demander confirmation
)
Verso: le vert est de trop. En fait, c'est vraiment jaune et les couleurs irisées sont sûrement dues aux chauffes pour souder les tubes de l'échelle et à l’appareil photo…
Merci aux spécialistes :D :D :D
Rémy

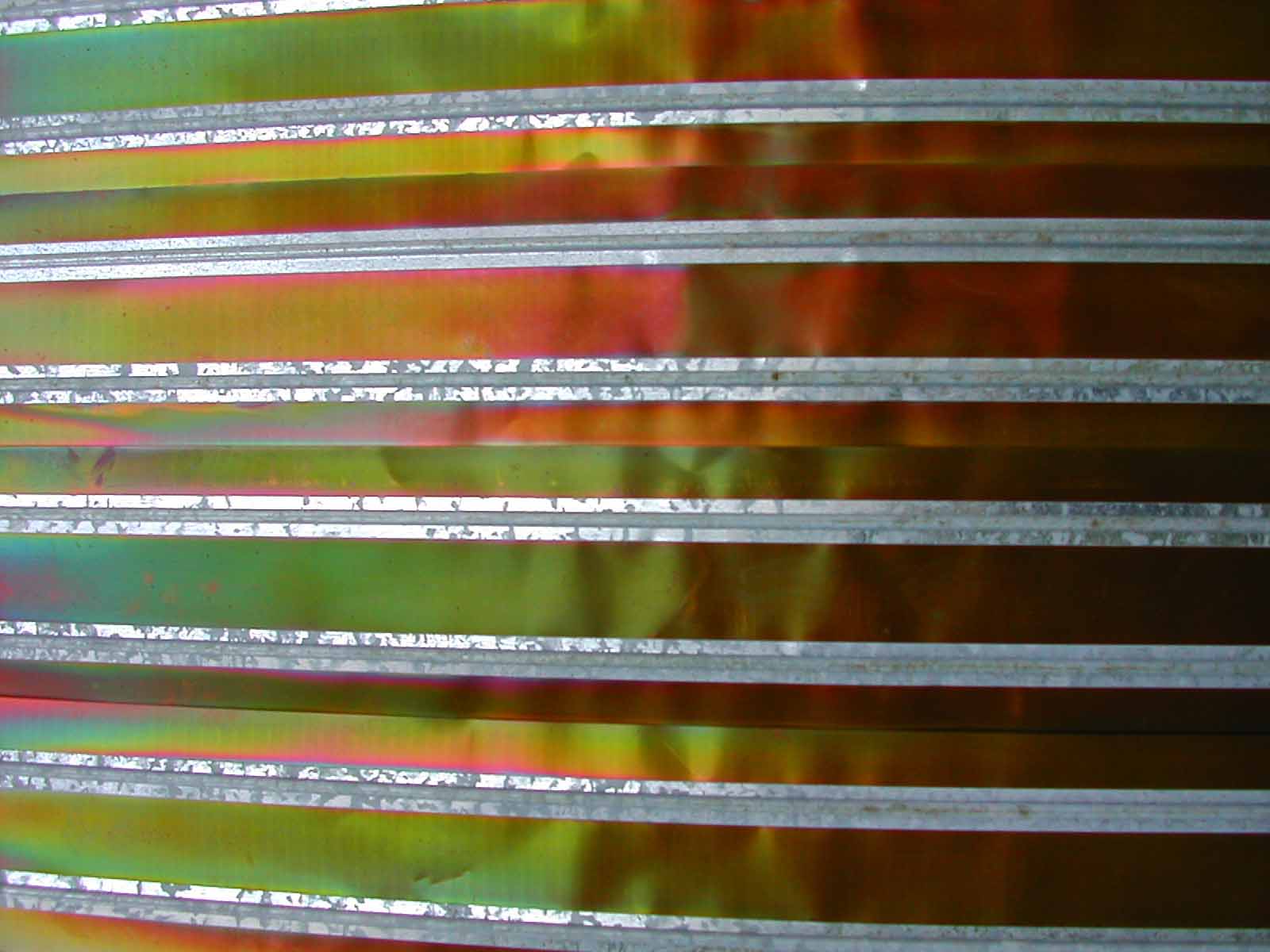

2 photos en pj pour confirmation. L'interprétation des couleurs est parfois trompeuse

Recto: le violet est un peu trop violet et violent


Verso: le vert est de trop. En fait, c'est vraiment jaune et les couleurs irisées sont sûrement dues aux chauffes pour souder les tubes de l'échelle et à l’appareil photo…
Merci aux spécialistes :D :D :D
Rémy
- Fichiers joints
-
- DSCN0498 bis.jpg (123.9 Kio) Vu 833 fois
Il faut toujours viser la lune, car même en cas d'échec, on atterrit dans les
étoiles (Oscar Wilde)
étoiles (Oscar Wilde)
- p_bricoleur
- Modérateur
- Messages : 1671
- Enregistré le : mar. déc. 27, 2005 10:37 am
- Localisation : Rueil-Malmaison (92)
- Contact :
Bonjour,
Même les couleurs peuvent être trompeuses.
Il y a 2 ans, un ami m'a montré le traitement du cuivre avec un réactif (au cobalt il me semble) qui ressemblait vraiment à du Tinox.
A l'époque je me suis dis que tous les capteurs allaient devenir bleus...
Donc sur une photo, et peut être même à voir, c'est très difficile de trancher.
C'est comme voir la photo d'un manteau de fourure sur e//Bay et de décider si de la vraie ou non, puis si c'est du renard russe générique ou du renard de Sibérie...
Pour des expressions comme "capteur acier", ça dépend beaucoup du contexte dans lequel c'est dit...
Il y a eu des absorbeurs en acier dans les années 70, il y a eu aussi des capteurs à coffre acier.
Il n'y en a plus à cause de la corrosion.
Cordialement,
T.Streiff
Même les couleurs peuvent être trompeuses.
Il y a 2 ans, un ami m'a montré le traitement du cuivre avec un réactif (au cobalt il me semble) qui ressemblait vraiment à du Tinox.
A l'époque je me suis dis que tous les capteurs allaient devenir bleus...
Donc sur une photo, et peut être même à voir, c'est très difficile de trancher.
C'est comme voir la photo d'un manteau de fourure sur e//Bay et de décider si de la vraie ou non, puis si c'est du renard russe générique ou du renard de Sibérie...
Pour des expressions comme "capteur acier", ça dépend beaucoup du contexte dans lequel c'est dit...
Il y a eu des absorbeurs en acier dans les années 70, il y a eu aussi des capteurs à coffre acier.
Il n'y en a plus à cause de la corrosion.
Cordialement,
T.Streiff
- remy78
- Technicien Solaire
- Messages : 475
- Enregistré le : mar. févr. 07, 2006 10:26 am
- Localisation : Houilles (78)
Merci p_bricoleur pour cette réponse,
Comme tu avais dit que les absorbeurs que tu avais vus étaient faits de cuivre ou d'alu, je me posais la question sur l'acier... ma question était effectivement relative aux capteurs des années 70 que certaines personnes récupèrent et remettent en service après maintenance du tout...
Pour ce qui est de mon capteur, je m'ai plus de doutes maintenant. J'ai passé un coup d'acide sur le verso de l'absorbeur pour vérifier que c'est bien du cuivre et c'en est
Couleur rose bonbon, ce ne peut être autre chose que du cuivre
Merci
Comme tu avais dit que les absorbeurs que tu avais vus étaient faits de cuivre ou d'alu, je me posais la question sur l'acier... ma question était effectivement relative aux capteurs des années 70 que certaines personnes récupèrent et remettent en service après maintenance du tout...
Pour ce qui est de mon capteur, je m'ai plus de doutes maintenant. J'ai passé un coup d'acide sur le verso de l'absorbeur pour vérifier que c'est bien du cuivre et c'en est


Merci
Il faut toujours viser la lune, car même en cas d'échec, on atterrit dans les
étoiles (Oscar Wilde)
