Installer les capteurs à 20° sur le toit ou à 90° a l'ombre?

[Besson François]

Bonjour a tous
Oui thermitch , ça sera plus claire , je vais essayer , le vitosol 200 est un u pipe a aillettes orientables
Le lien avec les 4 familles de tubes , les schotts peuvent convenir aussi
http://www.outilssolaires.com/premier/index-premier.htm
Amicalement François

[etienne06]

Bonjour François,

Merci pour les explications. Je crois comprendre le schéma de montage.

[quote="Besson François"] ... voir le site de Kroutchef[/quote]

C'est celui là ?
http://www.outilssolaires.com/premier/index-premier.htm

Cordialement;
Etienne

[etienne06]

Bonjour Fotourefair,

[quote="fotourefair"]Je tourne simplement les tubes sur eux mêmes[/quote]

Merci pour les explications détaillées. Il me semble que je comprends le schéma. Par contre je peine à calculer le gain ainsi obtenu.
Et du coup les capteurs ne sont plus ds le plan du toit ?

Cordialement,
Etienne

[fotourefair]

C'est vrai qu'avec un schéma, cela sera plus parlant mais vu la tête de mon schéma c'est pas sûr ???

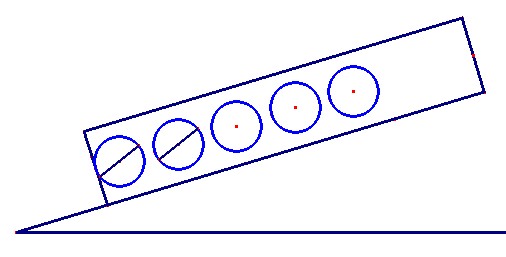

BOn en fait c'est une vue en coupe du toit et du capteur... Est ce plus clair ?
Fotourefair

[Besson François]

Bonsoir a tous , Etienne
Ceux de Kroutchef sont encore different , ce sont des caloducs , donc obligation d avoir 15° de pente sur le caloduc , et ce dernier est equipé d aillettes comme le vitosol
De plus sont repant n est pas plein sud , d ou cette pose en diagonale , je me suis gratté la tete un moment avant de comprendre
Pour Fotourefair , je pense que tu as tout bon , limite l inclinaison des aillettes avec un soleil a 30° , afin quelles ne se fassent pas d ombre , quitte a ne pas arriver a 60°
Amicalement François

[remi.450]

Bonsoir,
Je prends en route le sujet.
Les Vitosol 200T on 6 mm entre tube.
Donc il faut une inclinaison plus importante que celle sur le schéma afin qu'ils ne se fassent de l'ombre entre eux.
Avec un p'tit croquis rapidement fait j'arrive à 45° d'inclinaison avec les tubes horizontaux pour éviter les ombres
Rémi

[patoche]

Salut Etienne, Tous,
Le site de Kroutchef : http://alainuniverse.spaces.live.com/blog/
A+, Patoche,

[fotourefair]

Bonsoir tous
Rémi, peux tu nous envoyer un scan de ton croquis car je ne comprends pas trop à vrai dire ?
Merci d'avance
Fotourefair

[Besson François]

Bonsoir Remi
J arrive pas a le dessiner avec paint , y a pas d angle
Si tu as le temp , merci
Amicalement François

[etienne06]

Fotourefair,

C'est très clair avec le schéma.
Je me trompe si je dis que l'ombre portée d'un tube sur l'autre dépends du pas entre les tubes ?

Cordialement,
Etienne

[etienne06]

Patoche,

Merci beaucoup
Chose insolite je suis à Albi pendant les vacances.

[quote="patoche"]Salut Etienne, Tous,
Le site de Kroutchef : http://alainuniverse.spaces.live.com/blog/
[/quote]

Cordialement,
Etienne

[remi.450]

Bonjour,
Le p'tit schéma des tubes.
Utiliser Open ou Excel pour faire les croquis puis impression avec PDF Creator
Rémi

[Besson François]

Bonjour a tous
Merci Remi pour le schema , reste a determiner la dimension de l aillette , si le tube exterieur fait 65mm , celui de l interieur environ 55 mm ? , soit un ecart de 5+6+5 = 16 mm entre chaque aillette d environ 52mm
Pour fotourefair , en reprenant ton dessin avec ton capteur a 20° , avec un pas 16/52 , une inclinaison du soleil a 30° ( c est deja bien bas ) tu saura quel angle donner a tes aillettes
Amicalement François

[thermitch]

Il y avait cet excellent fichier qui peut parfaitement servir pour voir quand les ailettes se font de l'ombre (de Rémi je crois)

[fotourefair]

Bonjour à tous, thermitch, et François,

Merci Thermitch pour le petit fichier excel, c'est vraiment pratique sauf que il faudrait pouvoir calculer le rendement avec car en fait si je diminue l'angle d'inclinaison de chaque tube par exemple à 15°, cela passe par contre, cela ne me fait plus qu'un angle global de 17+15=32° ce qui n'est pas génial en hiver ... ???

Autre idée que j'ai eu, surélever légèrement le champ de capteurs, ce qui permet d'incliner davantage chaque tube et donc de gagner aussi en inclinaison globale...

Je continue mes essais et calculs et encore merci
Fotourefair
