cotes d'encombrement TINOX 2510 et 2508

[helvetdulac]

Bonjour à tous,
je me remets avec du retard à mon installation. J'ai une paroi de 5.03 m disponible et j'ai quelques problèmes pour intégrer 4 capteurs.
les largeurs de 1.218 ou 1.041 sont-elles mesurées sur le coffre ou sur les tubes de sortie ?
les raccordement 3/4 sont-ils mâle ou femelle.

merci de vos informations

[YvesBr]

Sur mes 1240, les raccords sont femelles.
Yves

[thermitch]

Bonsoir tous

Titre à modifier : 2508 n'existe pas ... sans doute voulais-tu dire 2108

Tous les raccords sont femelles et dépassent du panneau de 15mm lorsque l'absorbeur est centré.
Avec les raccords interpanneaux, compter 5cm d'espacement.
Pour ceux qui veulent monter en intégration Solimpeck, c'est 9cm entre chaque panneau et un beau bordel pour trouver la pièce de raccord qui va bien
Je suis en cours, dès que je finalise une version je vous en parle

[Besson François]

Bonsoir a tous , Thermitch
Manchon filté recoupable a la longeur ?, http://www.apper-solaire.org/Pages/Fich ... /index.pdf
Amicalement François

[thermitch]

On appelle ça une bobine et elle a fait partie des candidats mais :
- si tu la visses bien dans le premier panneau, tu fais comment dans le deuxième : tu visses dans l'un ça dévisse l'autre.
- il faudrait un filetage droit et un gauche : ça s'appelle un manchon droite gauche mais ce n'est que femelle (d'où son nom de manchon) et ça n'existe couramment qu'en acier.
- il faut prendre en compte la possibilité de dépose d'un seul panneau : c'est déjà le hic avec les raccords 3 pièces : si tu veux déposer un panneau, il faut bouger tout le reste de la ligne.

La solution que je pointe est composée de :
- une boîte à souder 18-3/4
- un bout de CU18 avec collet battu
- un raccord MM3/4
Là on peut jouer à la longueur qu'on veut, déposer le panneau qu'on veut sans bouger les autres, au besoin faire encore plus court pour insérer le diaphragme souhaité à l'endroit voulu

Pour ceux qui n'ont pas de contrainte de place, il existe des manchons collet battu double, à monter avec des raccords MM3/4 sur les panneaux : moins cher que des raccord 3 pièces et dépose facilité des panneaux
Je crois me souvenir que ça fait 12cm entre chaque panneau. (collecteur centré)

[helvetdulac]

Bonjour à tous,
Merci de vos promptes réponses, j'ai commencé à dessiner mes assemblages de panneaux.
Comme je le craignais, je vais être obligé de passer par des TINOX 2108, ce qui diminue la chaleur produite. Si c'est trop juste, j'ai encore la possibilité d'installer deux 2510 sur le pignon.
Je mettrai les plans en ligne quand cela sera plus clair.

[thermitch]

Bonjour à tous

J'ai eu un peu de mal à retrouver le post où je parlais de ces fameux raccords inter panneaux pour monter une intégration Solimpeck mais voilà : chose promise, chose due.

Je rappelle les contraintes :
- 9 cm entre chaque panneau pour poser la lise d'étanchéité
- Les raccords inter panneaux bicônes ne passent pas

Autre point de désagrément des raccords bicônes que l'on va essayer de résoudre au passage :
- si vous voulez sortir un seul panneau d'une ligne, il vous faut décaler tous les panneaux suivants ou précédents sinon ça ne passe pas à moins de pousser les collecteurs. Ce n'est pas sans risque et ça ne suffit pas toujours.
- insérer un diaphragme n'est pas forcément "super simple"

Voici donc la méthode adoptée :
- 5cm de tube CU en 18x1
- Faire un collet battu
- Couper le tube à 37mm *
- Insérer un écrou libre 20x27-18
- Emboîter une douille 20x27-18 mâle
- Braser et voilà
* attention si vous devez insérer un diaphragme, il vous fera tenir compte de l'épaisseur du diaphragme et du joint supplémentaire

Cette pièce sera vissée sur une sortie panneau, en vis-à-vis vous aurez un mamelon 20x27 pour recevoir le collet battu et son joint.

Bien sûr, les dimensions peuvent être adaptées à tout type de besoin … et c'est moins cher qu'un raccord trois pièces.

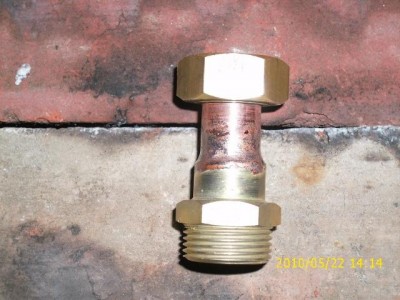

Photos :

[guy delsol]

Quéquecé que ces bidouillages..???
Solaire diffusion a des raccords inter-panneaux tout à fait adaptés....
Cdlt.
Guy

[thermitch]

Salut Guy

Si tu avais lu correctement tout le texte, tu aurais évité d'être désagréable en qualifiant de bidouillage quelque chose de parfaitement fonctionnel, dans les règles de l'art et fiable.

Je rappelle les contraintes pour monter une intégration Solimpeck :
- 9 cm entre chaque panneau pour poser la lise d'étanchéité
- Les raccords inter panneaux bicônes ne passent pas

[guy delsol]

Tu as raison, Thermick, je suis allé un peu vite.
Bidouillage n'a rien de péjoratif, au contraire, pour moi, c'est faire qq chose qui n'est pas courant.
Désolé.
Guy

[thermitch]

[ramses]

bonjour a tous,

ben voila, c'est aussi simple que ca ! il suffit de parler et tout se remet a plat. Merci a tous les deux pour votre ouverture d'esprit.

c'est ca qui fait de ce lieu un lieu d'echange et de convivialite.

Bien a vous tous
