Réparations possible tuyaux cuivre? dans capteurs en façade

[kironk]

tu as un avis ici de quelqu'un qui a déjà fais une réparation

Le brasage fort argent avec chalumeau oxy , c'est vraiment trop violent.

Un fer de 150w et de la brasure tendre, sans tout découper.

[domwood]

Bonsoir,

je n'ai trouvé qu'un descriptif succinct des capteurs, en allemand, dans les pdf de montage connus sur google. j'ai l'impression que la feuille est en alu, donc procédé industriel pour sa liaison avec les capillaires, si c'est le cas.

Le choix de la méthode sera peut-être à faire une fois identifiées toutes les fuites.

en oxy-acétylène ou oxy-propane, l'argent fond effectivement à une température plus basse que du cupro-phosphore, mais l'argent devient fluide comme de l'eau et ça peut aussi être galère s'il y avait un peu de vide à combler. (vraiment pas pâteux du tout).

en fait, ta première photo n'est pas super explicite, et sur la seconde, je n'ai pas trouvé où c'était.

HS : Ce genre de configuration de panneau ne permet pas vraiment de chasser l'eau, il faudrait impérativement ensuite n'y introduire que du glycol. et donc du glycol en bon état. on peut facilement vérifier son efficacité en mettant un échantillon au congélo.

[lil]

Bonjour,

Mes panneaux ne se sont pas correctement vidangé, je ne sais pas pourquoi, et aujourd'hui, j'essaie de les remettre en eau et ça pisse par les fentes de ventilation situées en bas du panneau du haut (ils sont en façade).

Il s'agit de panneaux plans solaire diffusion LM Peint posés horizontalement et qui fonctionnaient en thermosiphon (https://boutique-solaire-diffusion.eu/p ... peint.html).

Comment j'ouvre ce panneau pour voir si c'est possible de faire une brasure ?

Merci d'avance

[domwood]

salut,

à ta place je n'hésiterais pas à interroger Solaire Diff

[Lescaussilois]

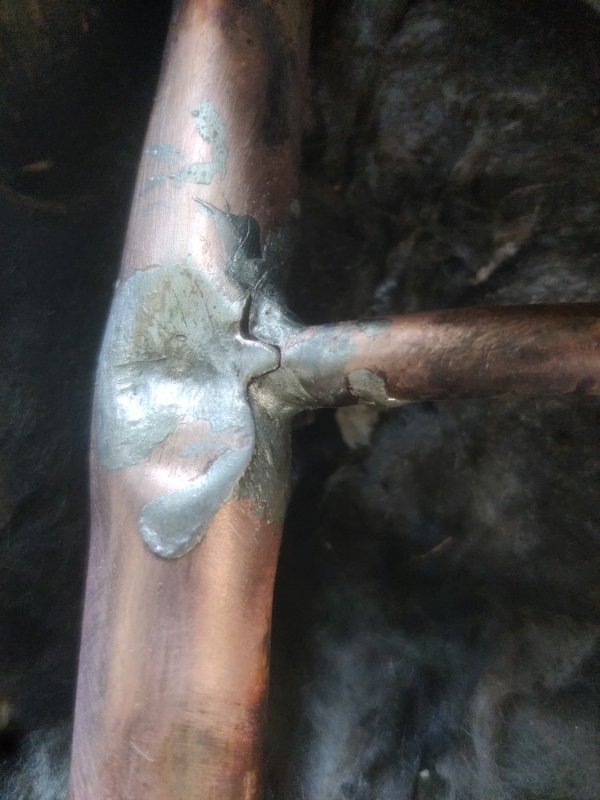

hello la team,pour ma part, lorsque j'ai fait ma boulette, j'ai reparé et ca tient bon.
si tu te lance dans la manip, il te faudra déposer le panneau et passer par le dos, a savoir decouper la feuille d'alu , sortir la laine de roche, puis l'echangeur pour reparer

[lil]

Bonjour,
Merci à vous deux.
Solaire Diffusion m'a transmis un document d'un client qui leur a fait un compte rendu pour exactement le même problème, avec la procédure pour ouvrir le panneau par l'avant. Sans forcément nécessité de le déposer.
Le voilà :

reparation_panneau_solaire.pdf

(363.9 Kio) Téléchargé 244 fois

[domwood]

merci pour le retour,

le rédacteur est membre Apper, pseudo fifi, et je n'ai pas retrouvé ce compte rendu dans l'ancien portail. à rectifier !

[lil]

Bonjour,

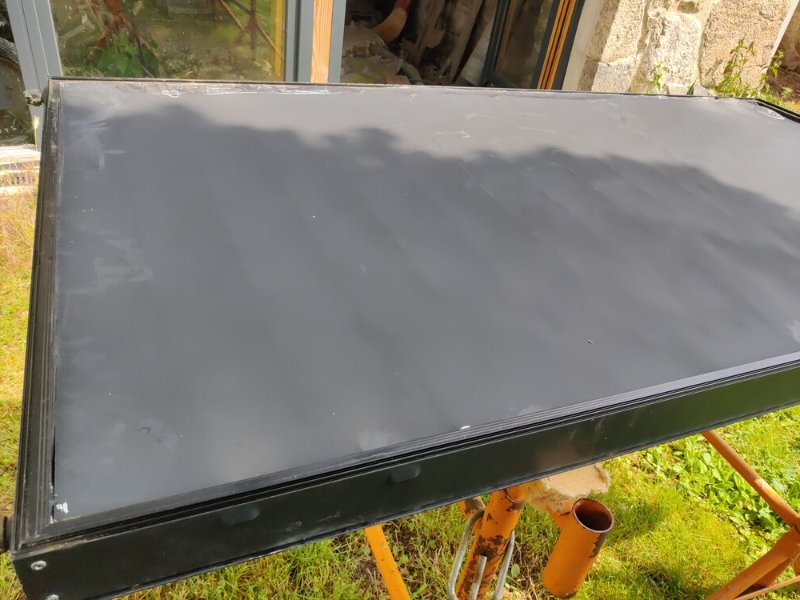

Je me suis finalement décidé à déposer et ouvrir le capteur qui gelé.

Les pare-closes sont parties comme dans la doc.

Le joint et la vitre aussi.

Par contre, en-dessous, je n'ai accès à rien, je me retrouve face à une plaque noire (du cuivre je suppose) sous laquelle les tubes de l'échangeur sont soudés.


Donc je ne sais pas trop comment faire.

J'ai entrepris de séparer les profilés alus qui composent le cadre. D'abord j'ai du percer les 4 rivets du premier angle. Ça libère une cornière petite cornière.

Ensuite j'ai commencé à tirer sur le grand profilé, celui du bas mais ça ne vient pas car le panneau isolant couleur alu de l'arrière du panneau est collé sur toute la longueur.

Bref c'est la merde et j'ai pas envie de tout casser inutilement.

Alors si quelqu'un a un conseil...

Merci d'avance
