Bonsoir a tous
ce soir je viens juste de rentrer donc je pourrrais pas vous mettre les plan en ligne. en plus suite a l'idée de thermitch de la vis sans fin j'ai modifier le systeme de mouvement pour lever les panneaux, du coup maintenant on peut lever plusieurs serie de panneaux. L'idée c'est de faire une poursuite solaire qui puisse fonctionner avec le photovoltaique.
Pour le tefflon tu en trouve tres facilement comme le dit thermitch dans n'importe quel boite de fourniture mecanique.
bon je dis bonne soirée je file vite faire les modif sur les shema comme ça je vous les mets en ligne
cordialemennt nrj
ce soir je viens juste de rentrer donc je pourrrais pas vous mettre les plan en ligne. en plus suite a l'idée de thermitch de la vis sans fin j'ai modifier le systeme de mouvement pour lever les panneaux, du coup maintenant on peut lever plusieurs serie de panneaux. L'idée c'est de faire une poursuite solaire qui puisse fonctionner avec le photovoltaique.
Pour le tefflon tu en trouve tres facilement comme le dit thermitch dans n'importe quel boite de fourniture mecanique.
bon je dis bonne soirée je file vite faire les modif sur les shema comme ça je vous les mets en ligne
cordialemennt nrj
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38
Bon salut a tous,
Ca y est après mettre battu avec mon scanne je vous presente mon travail
Tout d'abord en préembule je tiens à préciser un point:
- les plans ne tiennent compte que de la cynématique(mouvement des piéces les une par rapport aux autres) rien n'est à l'echelle pour l'instant aucun calcul de rdm n'a été fait.
- j'espère que vous ne serez pas trop déçu.
voila ça c'est fait
l'idée de ce projet est né d'une problematique de rendement l'hiver et de décharge l'été cumulé. Ensuite il fallait que ce soit à la porté de tout le monde, autant financieèrement que techniquement.
je vais décomposer le système piéce par piéce avec un croquis comme support et normalement le dernier shema du systeme devrait être limpide (sinon c'est que je me suis planté!!!)
Ca y est après mettre battu avec mon scanne je vous presente mon travail
Tout d'abord en préembule je tiens à préciser un point:
- les plans ne tiennent compte que de la cynématique(mouvement des piéces les une par rapport aux autres) rien n'est à l'echelle pour l'instant aucun calcul de rdm n'a été fait.
- j'espère que vous ne serez pas trop déçu.
voila ça c'est fait
l'idée de ce projet est né d'une problematique de rendement l'hiver et de décharge l'été cumulé. Ensuite il fallait que ce soit à la porté de tout le monde, autant financieèrement que techniquement.
je vais décomposer le système piéce par piéce avec un croquis comme support et normalement le dernier shema du systeme devrait être limpide (sinon c'est que je me suis planté!!!)
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38
tout d'abord la piece qui permet au panneaux de basculer d'un coté puis de l'autre est en fait 3 cadre qui s'imbrique les un dans les autres. Le cadre le plus grand des 3 sert de structure portante et est fixé à la charpente le deuxieme bascule vers l'est par ex le troisieme vers l'ouest.
La jonction entre les panneaux est réalisé par un ergot qui est mis dans une bague tefflon

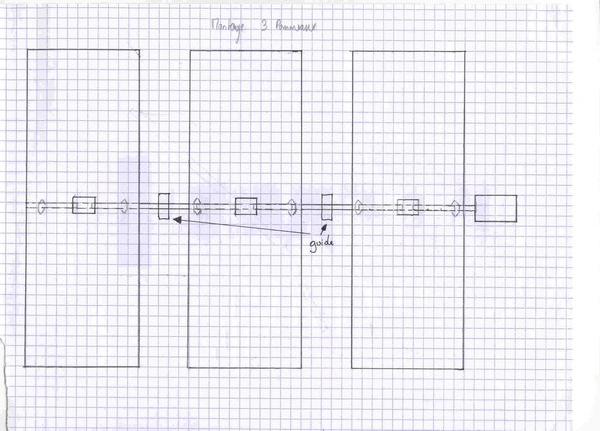

les panneaux sont monté les un au dessus des autres (à cause de la prise au vent)comme je ne connais que le poid a proximatif du panneau plan (env 42kg) je pense que l'on peut envisager 3 panneaux ce qui fait env 130kg auquel on rajoutera le poid de la neige. Un total d'env 200kg ne me parait pas incohérent. Si pour 3 panneaux ne suffisent pas en puissance on peut rajouter d'autre trame de 3 paneaux j'ai fait un croquis et tous ça avec un moteur et un tige fileté
La jonction entre les panneaux est réalisé par un ergot qui est mis dans une bague tefflon
les panneaux sont monté les un au dessus des autres (à cause de la prise au vent)comme je ne connais que le poid a proximatif du panneau plan (env 42kg) je pense que l'on peut envisager 3 panneaux ce qui fait env 130kg auquel on rajoutera le poid de la neige. Un total d'env 200kg ne me parait pas incohérent. Si pour 3 panneaux ne suffisent pas en puissance on peut rajouter d'autre trame de 3 paneaux j'ai fait un croquis et tous ça avec un moteur et un tige fileté
- Fichiers joints
-
- plan e.JPG (183.42 Kio) Vu 2504 fois
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38
je vous ai représenté le système complétement déplié pour que tout le monde comprenne l'ensemble. Bien sur, en fonctionnement le cadre qui sert de support(le plus grand) est fixéà la charpente, le deuxieme et le troisieme cadre se levent pour orienter le panneaux à l'est (par ex) puis l'ensemble se recouche pour l'orientation du sud(par ex) et ensuite seul le troisieme se leve pour l'orientation de l'ouest.
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38
maintenant les verins.
Il s'agit d'un simple tube(on verra la section et la résitance avec les calculs de rdm plus tard) dans lequel coulisse une tige fileté.
Le tube sera plutot la partie haute du verin il est fixé à un axe sur sa partie supérieur qui lui même est fixé soit au 2ème ou 3ème cadre. Il est d'un diam légèrement supérieur à la tige fileté.
La tige fileté est la partie basse du verin sur laquelle on mettra une rondelle est un ecrou (ce qui permettera de faire les reglages de hauteur d'angle des panneaux) contre ecrou (pour bloquer).
la tige fileté est fixe sur un axe qui lui meme est fixé sur un"chariot", celui est réalisé avec 2 ecrou qui vont evolué sur une tige fileté principal. Sur se meme chariot est fixé l'autre verin en partie basse, sa partie haute est fixe a un axe aussi. Si le premier verin est fixé en partie haute sur le 2ème cadre on fixera le deuxieme verin sur le troisieme cadre. En fonction du sens de rotation de la tige fileté principale le chariot va action l'un ou l'autre des verins, et ainsi faire monté d'un coté ou de l'autre le panneau.
Les 2 parties du verin doivent pouvoir s'allongé pour permettre le mouvement des panneaux et la mise a plat de l'ensemble.
Il s'agit d'un simple tube(on verra la section et la résitance avec les calculs de rdm plus tard) dans lequel coulisse une tige fileté.
Le tube sera plutot la partie haute du verin il est fixé à un axe sur sa partie supérieur qui lui même est fixé soit au 2ème ou 3ème cadre. Il est d'un diam légèrement supérieur à la tige fileté.
La tige fileté est la partie basse du verin sur laquelle on mettra une rondelle est un ecrou (ce qui permettera de faire les reglages de hauteur d'angle des panneaux) contre ecrou (pour bloquer).
la tige fileté est fixe sur un axe qui lui meme est fixé sur un"chariot", celui est réalisé avec 2 ecrou qui vont evolué sur une tige fileté principal. Sur se meme chariot est fixé l'autre verin en partie basse, sa partie haute est fixe a un axe aussi. Si le premier verin est fixé en partie haute sur le 2ème cadre on fixera le deuxieme verin sur le troisieme cadre. En fonction du sens de rotation de la tige fileté principale le chariot va action l'un ou l'autre des verins, et ainsi faire monté d'un coté ou de l'autre le panneau.
Les 2 parties du verin doivent pouvoir s'allongé pour permettre le mouvement des panneaux et la mise a plat de l'ensemble.
- Fichiers joints
-
- plan d.JPG (176.24 Kio) Vu 2503 fois
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38

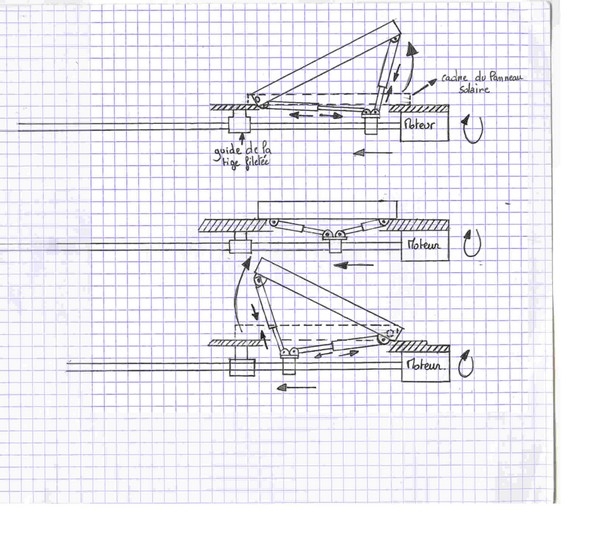

Bien maintenant voila l'ensemble,
un moteur fait tourner une tige fileté sur lequel est positionné un chariot. Quand le chariot par d'un coté il met en pression un verin qui exerce une poussé sur le 2ème et le 3ème cadre (panneau position est). Le moteur tourne alors dans l'autre sens le chariot fait machine arrière le panneau se couche(position sud, à plat) le verin se detent( la tige fileté coulisse dans le premier verin)en meme temp, le deuxieme verin se comprime et lève le 3ème cadre (panneau position ouest)
un moteur fait tourner une tige fileté sur lequel est positionné un chariot. Quand le chariot par d'un coté il met en pression un verin qui exerce une poussé sur le 2ème et le 3ème cadre (panneau position est). Le moteur tourne alors dans l'autre sens le chariot fait machine arrière le panneau se couche(position sud, à plat) le verin se detent( la tige fileté coulisse dans le premier verin)en meme temp, le deuxieme verin se comprime et lève le 3ème cadre (panneau position ouest)
- Fichiers joints
-
- plans a MODIF.JPG (208.27 Kio) Vu 2499 fois
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38
- nrjsolaire
- Newbie
- Messages : 41
- Enregistré le : mar. juin 30, 2009 11:15 am
- Localisation : bilieu 38
- patoche
- Maitre Solaire
- Messages : 1292
- Enregistré le : mar. mai 02, 2006 21:42 pm
- Localisation : st julien du pinet 43200
Salut NRJ,
Toi tu t'couches tard.....moi j'me lève tot!!!
En guise de tartines tes schémas m'apportent bien entendu des questions
Y'à qq chose que j'ai du louper:
1/ quand tu commandes le moteur dans un sens n'empiles tu pas les tuiles vers le bas et dans l'autre vers le haut????
2/ qu'est ce qui fait le point fixe de chaque coté pour éviter le point 1 ????
3/ comment tu étanches le dessous de tout ça ????
4/ si tu cherches l'est et l'ouest (par ex), le plan n°1 système ciseaux n'est pas plus mal, mais sa risque de monter haut....
5/ Rien d'impossible mais les liaisons hydrauliques....va les falloir souples et bien rangées...
Voili, voilou c'que ça donne au réveil. Notes que j'me moque pas, bien au contraire car j'aime ce qui sort des sentiers battus. On va attendre l'avis des troupes, de toutes façons, t'es au bon endroit pour exprimer tes idées.....renversantes
Bonne journée et à +,
Patoche,

Toi tu t'couches tard.....moi j'me lève tot!!!
En guise de tartines tes schémas m'apportent bien entendu des questions

Y'à qq chose que j'ai du louper:
1/ quand tu commandes le moteur dans un sens n'empiles tu pas les tuiles vers le bas et dans l'autre vers le haut????
2/ qu'est ce qui fait le point fixe de chaque coté pour éviter le point 1 ????
3/ comment tu étanches le dessous de tout ça ????
4/ si tu cherches l'est et l'ouest (par ex), le plan n°1 système ciseaux n'est pas plus mal, mais sa risque de monter haut....
5/ Rien d'impossible mais les liaisons hydrauliques....va les falloir souples et bien rangées...
Voili, voilou c'que ça donne au réveil. Notes que j'me moque pas, bien au contraire car j'aime ce qui sort des sentiers battus. On va attendre l'avis des troupes, de toutes façons, t'es au bon endroit pour exprimer tes idées.....renversantes

Bonne journée et à +,
Patoche,
Modifié en dernier par patoche le ven. juil. 17, 2009 13:27 pm, modifié 5 fois.
C'est en restant à rien faire...qu'on apprend à mal-faire!!!
j'ai deja vu sur le net un systeme analogue pour du panneaux photovoltaiques (DSL je ne retrouve pas,je cherche)
le concepteur s'etait servi pour l'elevation d'un bras d'ouverture de portail,effectivement a vis sans fin "carrée", relié a une minuterie préprogramé pour le deploiement,retractation et d'un systeme de paralellograme pour le controle du vent
J'ai quand meme l'impression que tu va bien te compliquer l'existence avec un tel systeme alors qu'une occultation automatique serait plus simple avec des resultats presque analogues avec moins de risques (raccords souples etc)
Mais j'aime bien ce genre de projet,bon courage
le concepteur s'etait servi pour l'elevation d'un bras d'ouverture de portail,effectivement a vis sans fin "carrée", relié a une minuterie préprogramé pour le deploiement,retractation et d'un systeme de paralellograme pour le controle du vent
J'ai quand meme l'impression que tu va bien te compliquer l'existence avec un tel systeme alors qu'une occultation automatique serait plus simple avec des resultats presque analogues avec moins de risques (raccords souples etc)
Mais j'aime bien ce genre de projet,bon courage

- guy delsol
- Maitre Solaire
- Messages : 1311
- Enregistré le : mer. juil. 30, 2008 18:16 pm
- Localisation : rousson 30
Hi! Hi!, c'est comme pour le saut à l'elastique, chaque fois qu'il y en a un qui saute, les autres stressent et se demandent s'il va se casser la g... Je préfère garder les pieds sur terre, c'est plus sur, et ça n'empèche pas de rèver.
Aussi passionnant que soit le sujet, ce n'est que pour 10%, "d'eau chaude..."
de toute façon, on en trop l'été, et pas assez l'hiver, alors....
Une bonne inclinaison, 60°sud-sud ouest, optimise toute saison, drain back en prime pour les extrèmes, chaud ou froid, et pas de soucis....
A noter que les moteurs de lève vitres de voiture sont d'une efficacité redoutable, bien démultipliés et pas cher, dans toutes les casses ces temps ci...
NRJ va passer de bons congés.
Salut à tous.
Guy
Aussi passionnant que soit le sujet, ce n'est que pour 10%, "d'eau chaude..."
de toute façon, on en trop l'été, et pas assez l'hiver, alors....
Une bonne inclinaison, 60°sud-sud ouest, optimise toute saison, drain back en prime pour les extrèmes, chaud ou froid, et pas de soucis....
A noter que les moteurs de lève vitres de voiture sont d'une efficacité redoutable, bien démultipliés et pas cher, dans toutes les casses ces temps ci...
NRJ va passer de bons congés.
Salut à tous.
Guy
- m_you49
- Maitre Solaire
- Messages : 3635
- Enregistré le : sam. déc. 31, 2005 12:36 pm
- Localisation : Beaupréau-en-Mauges - 49
Salut.
Un forumeur a fait un système d'inclinaison avec vérin de portail, mais je n'ai pas retrouvé le post.
@ +
Un forumeur a fait un système d'inclinaison avec vérin de portail, mais je n'ai pas retrouvé le post.
Complètement d'accord avec toi Guy.Aussi passionnant que soit le sujet, ce n'est que pour 10%, "d'eau chaude..." de toute façon, on en trop l'été, et pas assez l'hiver, alors....
Une bonne inclinaison, 60°sud-sud ouest, optimise toute saison, drain back en prime pour les extrèmes, chaud ou froid, et pas de soucis....
