Raccordement et équilibrage 2x5 capteurs

Message par Jonathan26 »

Hello,
Sujet maintes fois traité…
Je doute sur le meilleur raccordement de mes panneaux (10 capteurs plans).
Ils sont sur un toit plat de garage, en 2 groupes de 5.
Je pense faire le raccordement jusqu’à la séparation des 2 groupes en cuivre 20/22.
Ensuite le raccordement de chaque capteur, je pensais le faire en cuivre 18/16.

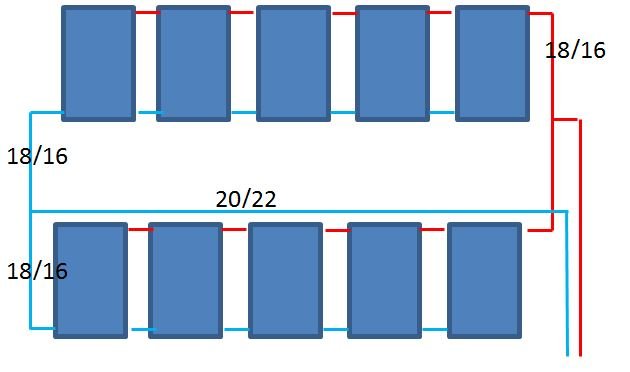

Pour le schéma de raccordement, j’hésite entre les 2 configs ci-dessous, qui me semblent être les plus équilibrés pour 2x5 panneaux.
(dans l’absolu j’ai la place de faire un tickelman pur et dur mais bonjour le prix du cuivre)

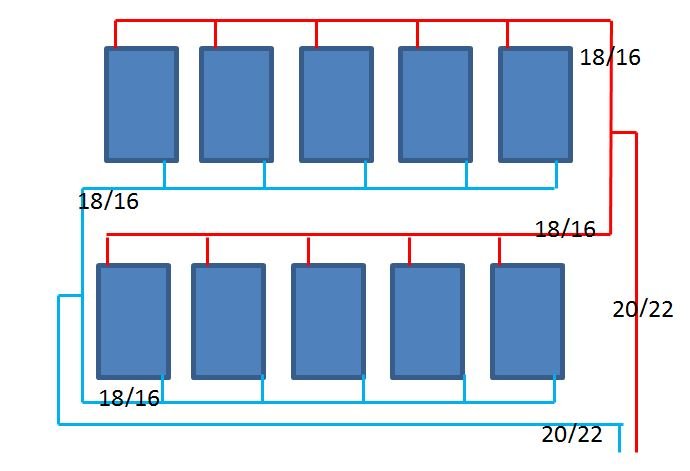

La 2ème config, qui ne sera malgré tout pas parfaitement équilibrée, me semble être plus facile à réquilibrer en ajoutant une vanne ¼ de tour à chaque capteur sur l’arrivée froide.
Votre avis ? Ya une solution mieux ?
Bon aprem

Avatar du membre
j2c
Maitre Solaire
Maitre Solaire
Messages : 1230
Enregistré le : ven. juin 21, 2019 14:24 pm
Localisation : Somme (Amiens Sud)
Contact :

Re: Raccordement et équilibrage 2x5 capteurs

Message par j2c »

Tes 2 schémas me semble équivalent en terme d'équilibrage.

Avec une préférence pour le premier un peu plus facile à réaliser.

Je laisse d'autre spécialistes des boucles de tickelman réagir.

J'aurais par contre essayé de ne pas faire des boucles aussi grandes.. et utiliser 3 ou 4 boucles au lieu de 2. Mais avec 10 panneaux, c'est chaud.
CESI Auto installé en RP (démonté depuis)
Nouveau projet solaire dans une maison en travaux.
