Dans ce cas, j'expérimenterais moi-même une partie du bidule et on essaiera de faire une mini série.
Daniel
Lignes de transferts enterrées
Modérateurs : ramses, Balajol, monteric, ametpierre, j2c, françois34
-
daniel 53
- Technicien Solaire
- Messages : 406
- Enregistré le : mer. déc. 27, 2006 21:49 pm
- Localisation : 53 300 Ambrières-les-Vallées
Oui, je sais.
Oui, je sais.

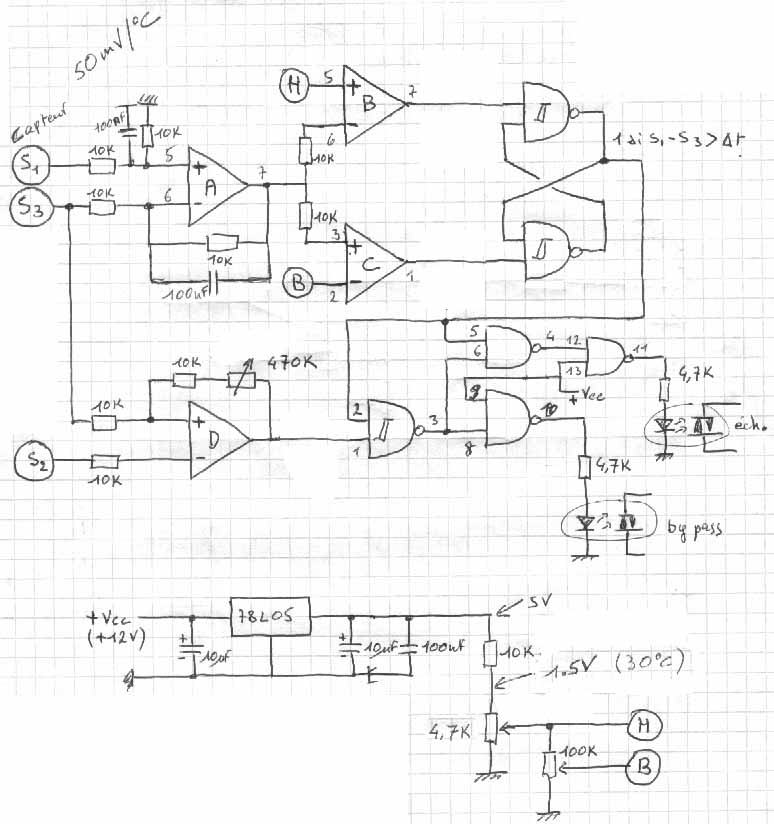

Pour info, les amplis op représentés par des triangles sont assimilables à des amplis parfaits (presque) c'est à dire: coefficient d'amplification proche de l'infini (il vaut mieux dire très grand), impédance d'entrée très grande, et impédance de sortie très faible.
Mais attention: puissance très modeste.
Le plus basique d'entre eux (741) contient l'équivalent de 20 transistors et coute 40 centimes.
Les NAND, 4 portes dans un circuit intégré (4093) coutent 60 centimes les 4 NAND.
Les relais statiques de 2 A sont plus chers: 6,10 €.
Par contre, prévoir un certain temps...
Daniel
Oui, je sais.
Pour info, les amplis op représentés par des triangles sont assimilables à des amplis parfaits (presque) c'est à dire: coefficient d'amplification proche de l'infini (il vaut mieux dire très grand), impédance d'entrée très grande, et impédance de sortie très faible.
Mais attention: puissance très modeste.
Le plus basique d'entre eux (741) contient l'équivalent de 20 transistors et coute 40 centimes.
Les NAND, 4 portes dans un circuit intégré (4093) coutent 60 centimes les 4 NAND.
Les relais statiques de 2 A sont plus chers: 6,10 €.
Par contre, prévoir un certain temps...
Daniel
-
gegef6fsk
bonjour a tous,

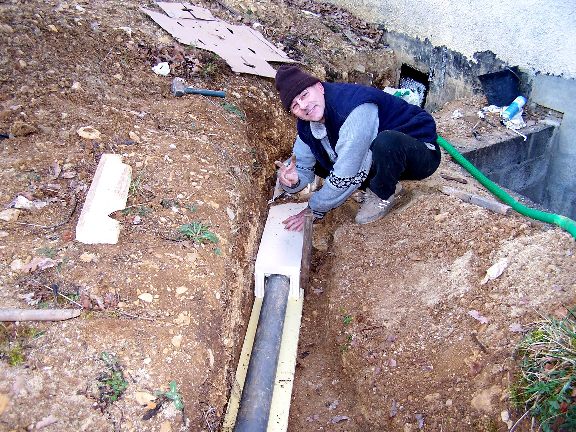

vu le titre du sujet,je ne peu résister je vous poste une ligne de transfert
enterrée .
2 tuyaux de cu en 22*1 isolé armaflex 13mm d'épaisseur ...
le tout dans un tuyau pvc de 100 .
et le tout dans un tunel en polystyrène extrudé de 4 cm épaisseur,collé bombe polyuréthane.......(oui pas tres écolo)
recouvert d'un plastique noir d'ensilage ....et de sable et terre glaise du causse du lot.
a plus gérard
vu le titre du sujet,je ne peu résister je vous poste une ligne de transfert
enterrée .
2 tuyaux de cu en 22*1 isolé armaflex 13mm d'épaisseur ...
le tout dans un tuyau pvc de 100 .
et le tout dans un tunel en polystyrène extrudé de 4 cm épaisseur,collé bombe polyuréthane.......(oui pas tres écolo)
recouvert d'un plastique noir d'ensilage ....et de sable et terre glaise du causse du lot.
a plus gérard
- Fichiers joints
-
- 100_3531-25%.jpg (110.68 Kio) Vu 3083 fois
-
- Photo 036-25%.jpg (83.31 Kio) Vu 3067 fois
-
marcb03
- Stagiaire Solaire
- Messages : 99
- Enregistré le : ven. oct. 19, 2007 17:17 pm
- Localisation : Saint-Pourçain-sur-Sioule (03)
J'oubliais,
J'ai trouvé l'idée de Mallusone intéressante : Placer le tube Cu ou Inox avec isolant Armaflex dans une gaine alu pour hotte de cuisine que l'on bourre de laine de roche (voir le post ci-après : http://forum.apper-solaire.org/viewtopi ... c&start=30)
Quitte à repasser le tout dans un fourreau plastique genre éclairage public, cela peut-il être transposé pour une liaison enterrée ?
J'ai trouvé l'idée de Mallusone intéressante : Placer le tube Cu ou Inox avec isolant Armaflex dans une gaine alu pour hotte de cuisine que l'on bourre de laine de roche (voir le post ci-après : http://forum.apper-solaire.org/viewtopi ... c&start=30)
Quitte à repasser le tout dans un fourreau plastique genre éclairage public, cela peut-il être transposé pour une liaison enterrée ?
-
gegef6fsk
bonjour,
fabriqué entierement au cutter et a la règle
collage avec bombe de mousse
ne pas oublier de caller les bords et le dessus , ça pousse fort!
laisser en l'état pour les débordements de mousse
les plaques de polystyrène sont soit en 1.25m ou en 2.50 m de long
elles dont bouvetées et font 0.60m de large.
les bombes a mousse qui sont faites pour usage (tete en bas) sont moitié pris des usages tetes en haut ou multi usages.
dans ce cas présent c'était tete en bas.il suffit apres usage si la bombe n'est pas finie de mettre de l'acétone dans les petits tuyaux et de bien faire couler, c'est prêt pour s'en reservir!!
dans mon cas comme il faisait un peu trop froid on a utisisé 5 bombes de 0.5l....
j'ai mis en plus une feuille de plastique noire (film pour ensilage)posée dessus ,avant recouvrement.
la technique de mallusonne est tres interessante....a condition qu'il n'y ai pas de RAID 0 avec !!!comprenne qui lira ses posts!
faut absolument etre sur que l'humidité ne rentra pas!!!si on l'enterre....a cause de la laine de roche...
bonne pioche dans tes choix !bonne réalisation.
cordialement gérard
fabriqué entierement au cutter et a la règle
collage avec bombe de mousse
ne pas oublier de caller les bords et le dessus , ça pousse fort!
laisser en l'état pour les débordements de mousse
les plaques de polystyrène sont soit en 1.25m ou en 2.50 m de long
elles dont bouvetées et font 0.60m de large.
les bombes a mousse qui sont faites pour usage (tete en bas) sont moitié pris des usages tetes en haut ou multi usages.
dans ce cas présent c'était tete en bas.il suffit apres usage si la bombe n'est pas finie de mettre de l'acétone dans les petits tuyaux et de bien faire couler, c'est prêt pour s'en reservir!!
dans mon cas comme il faisait un peu trop froid on a utisisé 5 bombes de 0.5l....
j'ai mis en plus une feuille de plastique noire (film pour ensilage)posée dessus ,avant recouvrement.
la technique de mallusonne est tres interessante....a condition qu'il n'y ai pas de RAID 0 avec !!!comprenne qui lira ses posts!
faut absolument etre sur que l'humidité ne rentra pas!!!si on l'enterre....a cause de la laine de roche...
bonne pioche dans tes choix !bonne réalisation.
cordialement gérard
-
marcb03
- Stagiaire Solaire
- Messages : 99
- Enregistré le : ven. oct. 19, 2007 17:17 pm
- Localisation : Saint-Pourçain-sur-Sioule (03)
Bonsoir,
[quote="gegef6fsk"]fabriqué entierement au cutter et a la règle
collage avec bombe de mousse
ne pas oublier de caller les bords et le dessus , ça pousse fort!
laisser en l'état pour les débordements de mousse[/quote]
Collage ou carrément remplissage avec la mousse ?
[referp=17464;quote="gegef6fsk"]faut absolument etre sur que l'humidité ne rentra pas!!![/quote]
Je suppose que c'est le fourreau PVC qui va empêcher l'humidité de rentrer.
Effectivement, la laine de roche est bp plus sensible à l'humidité que le polystyrène et la mousse polyuréthane ... donc cette technique est plutôt à réserver hors sol et à l'abris.
Il faudra en + que je coule du béton par dessus pour protéger du passage des véhicules.
[quote="gegef6fsk"]fabriqué entierement au cutter et a la règle
collage avec bombe de mousse
ne pas oublier de caller les bords et le dessus , ça pousse fort!
laisser en l'état pour les débordements de mousse[/quote]
Collage ou carrément remplissage avec la mousse ?
[referp=17464;quote="gegef6fsk"]faut absolument etre sur que l'humidité ne rentra pas!!![/quote]
Je suppose que c'est le fourreau PVC qui va empêcher l'humidité de rentrer.
Effectivement, la laine de roche est bp plus sensible à l'humidité que le polystyrène et la mousse polyuréthane ... donc cette technique est plutôt à réserver hors sol et à l'abris.
Il faudra en + que je coule du béton par dessus pour protéger du passage des véhicules.
-
gegef6fsk
bonsoir,
pour répondre
remplissage ,n'est pas le mot juste,
on a bien collé en laissant la mousse de préférence vers l'intérieur....
et l'intérieur , ne pas oublier que pour moi c'était un tuyau en pvc de diam 100 mm dans lequel il y a 2 tuyaux en cu de 22*1 enrobé d'armaflex,voir les photos dans ma galerie privée....
donc l'isolation en polystyrène est une sécurité ,ayant vu sur le tuyaux des panneaux le pb de l'armaflex.compression mais pas" regonflage"
donc comme il y a des coudes a 22.5° je me suis dit!! comment est mon armaflex au endroits de compression contre le pvc???
on a fait ça a noel avec mon fils qui etait venu passé 10 jours...
il est également inscrit sur le forum ....il m'a fait toute la prog du millénium ,
1 de plus de son boulot ,comme c'était ludique pour lui...je l'ai fait bosser sur des trucs compliqués
voilà toutes les solutions sont a voir....comme la gaine cannelée de bon diametre que l'on coupe au cutter ou scie sauteusse??!! euh ? et on dépose délicatement le tuyau cu avec armaflex dedans...,mais bon faut quand meme isoler de la flotte apres ,enfin vaut mieux.
donc de lectures en lectures et vu l'état de mon avancement de mes travaux ,j'ai choisi cette solution. pour 7 ou 8 metres de long...c'est faisable en deux apres midi...faut pas aller trop vite.
quand a remplir de mousse ??? dur dur de savoir mais dans mon cas ,il y a des endroits pleins et d'autres avec de l'air.sinon faut faire l'achat d'un tiers voire du double de bombes.
on avait a peine 5 degrés quand on la fait , les bombes etées stokées au garage pour quelles soient plus chaudes...
la dilatation n'est pas bonne par ces temp. là.
c'est tout ...pioche et creuse...
pour moi ,la tranchée est complétement remblayée maintenant ,je suis passé aux serpentins de la cuve ,vérification de mes soudures a l'arc sur l'agrandissement de ma cuve, 1200 l a ras bord ,l'autre jour, pas de fuite, j'ai revidé ,ce n'était que de l'eau de pluie ....économie.
bye bon courage...ça fera 2 ans que j'y suis dessus au mois d'avril...alors!
gérard
pour répondre
remplissage ,n'est pas le mot juste,
on a bien collé en laissant la mousse de préférence vers l'intérieur....
et l'intérieur , ne pas oublier que pour moi c'était un tuyau en pvc de diam 100 mm dans lequel il y a 2 tuyaux en cu de 22*1 enrobé d'armaflex,voir les photos dans ma galerie privée....
donc l'isolation en polystyrène est une sécurité ,ayant vu sur le tuyaux des panneaux le pb de l'armaflex.compression mais pas" regonflage"
donc comme il y a des coudes a 22.5° je me suis dit!! comment est mon armaflex au endroits de compression contre le pvc???
on a fait ça a noel avec mon fils qui etait venu passé 10 jours...
il est également inscrit sur le forum ....il m'a fait toute la prog du millénium ,
1 de plus de son boulot ,comme c'était ludique pour lui...je l'ai fait bosser sur des trucs compliqués
voilà toutes les solutions sont a voir....comme la gaine cannelée de bon diametre que l'on coupe au cutter ou scie sauteusse??!! euh ? et on dépose délicatement le tuyau cu avec armaflex dedans...,mais bon faut quand meme isoler de la flotte apres ,enfin vaut mieux.
donc de lectures en lectures et vu l'état de mon avancement de mes travaux ,j'ai choisi cette solution. pour 7 ou 8 metres de long...c'est faisable en deux apres midi...faut pas aller trop vite.
quand a remplir de mousse ??? dur dur de savoir mais dans mon cas ,il y a des endroits pleins et d'autres avec de l'air.sinon faut faire l'achat d'un tiers voire du double de bombes.
on avait a peine 5 degrés quand on la fait , les bombes etées stokées au garage pour quelles soient plus chaudes...
la dilatation n'est pas bonne par ces temp. là.
c'est tout ...pioche et creuse...
pour moi ,la tranchée est complétement remblayée maintenant ,je suis passé aux serpentins de la cuve ,vérification de mes soudures a l'arc sur l'agrandissement de ma cuve, 1200 l a ras bord ,l'autre jour, pas de fuite, j'ai revidé ,ce n'était que de l'eau de pluie ....économie.
bye bon courage...ça fera 2 ans que j'y suis dessus au mois d'avril...alors!
gérard
-
