photo de mon instal

[rafa66]

bon ça fait un moment que ça tourne mais je fait passer des photo de mon instal

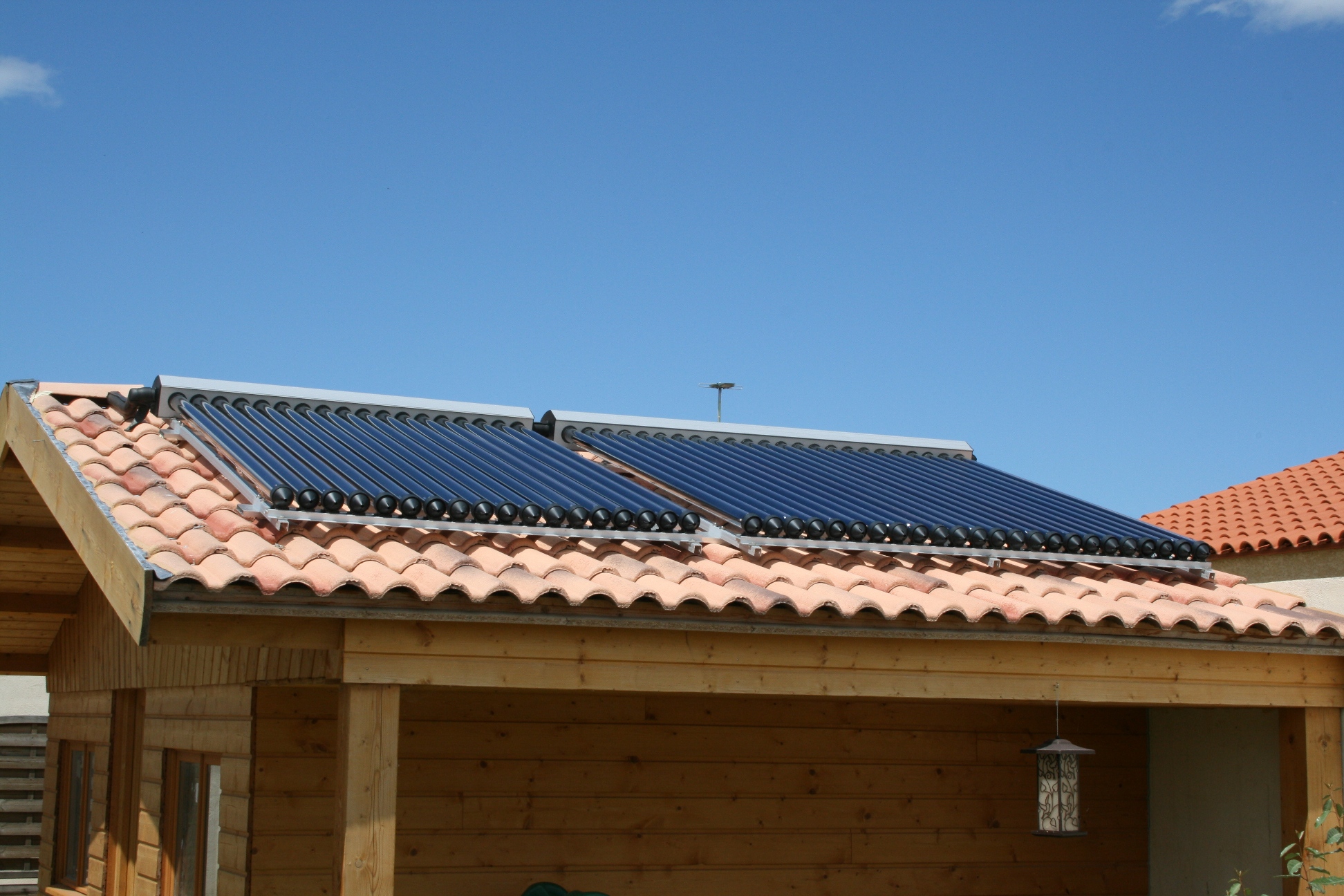

42 tubes d 58 mm
un echangeur pour ma boucle de decharge, en fait y a que ça pour le moment une "petite" pompe de piscine avec son lot de clapet pour eviter de faire tourner la grosse (consommation)
la regul qui va avec
meme si c'est pas une grosse instal ça marche super, on profite enfin de la piscine
normalement je dois continuer sur la prtie chauffage avant cet hiver mais on va voir si j'ai le temps

a plus rapha

[vile-coyote]

bonjour rafa 66

est ce que tu peux donner un peu plus d'infos sur ta piscine,
son volume et la température que tu atteinds désormais ?

d'avance merci .

[m_you49]

Bonsoir.
L'installation a l'air top, mais ce qui fait le plus rêver, c'est la couleur du ciel le jour de la prise de la photo. Un ciel comme ça nous aurait bien arrangé plutôt que les orages et la flotte de cet après-midi.
@ +
Mil'd

[rafa66]

bonjour

pour vilecoyote

la piscine fait 7m par 5m avec 1m60 d'eau avec une partie arrondie je pense environ 50 m3 d'eau
aujourd'hui elle est a 28° (température entrée échangeur) samedi matin elle était a 24°, cause pas mal de vent et la j'ai pris 4° en trois jours
j'ai une couverture rigide que je déroule la nuit la nuit pour éviter les pertes et si ça monte trop je laisserais ouvert
par contre les tuyaux sont enterré nu dans le sol sur environ 7 ou 8 mètres
depuis la photo j'ai isolé l'échangeur et plaqué la sonde de celui ci sur le corps avec un peu de graisse, mieux que sur la photo (plaqué sur la sortie circuit primaire échangeur) plus grande inertie et je peut supprimer la tempo que j'avais mis

et c'est vrais que le soleil est méchant en ce moment aï mon dos !!! mais ici c'est restriction d'eau

la j'ai 50 degrés en permanence sortie capteur pour une température de 45 sur l'échangeur mais je sais pas la température de sortie mais a l'arrivée dans la piscine c'est tiède :D

a plus rapha

[rafa66]

et le système de remplissage

c'est pas de moi j'ai piqué ça sur le forum, 10 euro et a demeure, vraiment super pratique

[r45v]

merci c'est exactement ce que je voulais voir. Merci beaucoup.

Mais j'ai pas bien compris quelques choses: ton installation ne sert qu'a chauffer la piscine car en sortie de station solaire tu vas directement sur l'échangeur piscine. Donc tu ne fais pas encore l'ecs avec?

[remi.450]

Bonsoir Rafa, n'oublies pas de relier ta soupape à un bidon, sinon ta régule va en prendre un coup un jour......
Et comme la manette sur le vase d'expansion, a enlever par sécurité.
Je blague tu ne seras jamais contrôlé Qualisol....
Bon soleil

[rafa66]

bonsoir

oui je sais a chaque fois que je vois la soupape je me dis qu'il faut faire le tuyau mais je repousse toujours, c'est la faute a mon ouvrier ça sous prétexte que tu le paye pas (merci papa) y laisse en suspend mais comme je dois modifier bientot je le ferais sinon c'est sur qu'elle va pas aimer ça la regul

qualisol c'est pour la soupape ou pour la vanne ?

a plus rapha

[fraclo]

A moins d'étre comme saint thomas, faites pas comme moi,

BRANCHEZ LA SOUPAPE NON DE DIEU !!!!!!!!!!!!

J'ai attendu comme toi, une toute petite erreure, et hop c'est madame qui se retrouve à gérer un jet à environs 80-100° au milieu du sous sol avec les gamins qui jouent autour et tout et tout.

Rien que d'i penser jai la chair de poule.

Attendez pas , Svp, c'est pas pour rire ces truc.

[remi.450]

Bonsoir,
La vapeur ne brûle pas trop, mais plutôt le jet d'eau qui va avec.
Des chaudières vapeurs qui crachent, c'est impressionnant.
Slt

[thermitch]

[quote="rafa66"]
qualisol c'est pour la soupape ou pour la vanne ?[/quote]
Je révise que les [s]dieux[/s] pros me corrigent
- Pas de vanne - la queue démontée est "parfois" tolérée
- soupape vers un bidon vide (ou marqué du niveau) et devant être étiqueté avec les caractéristiques du caloporteur utilisé.

édité
A la réflexion, j'ai peut-être confondu Qualisol et fiches CSTB ici : http://helios2006.cstb.fr/catalogue/index.htm

[rafa66]

ok ok

je vais envoyer un mail a mon ouvrier pour lui dire de faire ça de suite je sais que je suis en retard mais faut pas s'énerver comme ça

si je dis que la photo est vielle est que depuis c'est fait j'ai bon ?

non je déconne c'est une vrais connerie de pas l'avoir déjà fait

mais je rectifie la vapeur ça brule aussi

bonne soirée rapha

[rafa66]

ha et j'oubliais
le ballon est livré d'origine avec une vanne et le tuyau qui va avec je savais pas moi qu'il fallait pas la monter la vanne !!!

[p_bricoleur]

Et j'aurais mis le vase dans l'autre sens (je sais c'est moins pratique).
Car là, en cas de vaporisation il se prend le plus chaud par thermosiphon.

La vanne sur le vase d'expansion n'est pas une anomalie selon l'ancien Audit ADEME/CSTB (ce n'est pas un organe de sécurité) mais par contre strictement interdite entre le circuit et la soupape de sécurité.

Egalement selon le même Audit, le "réceptacle" sous la soupape doit être vide, c'est le seul moyen de détecter un écoulement. Avec l'évaporation, la marque au stylo sur le bidon ne veut plus rien dire, et un bidon vide évite qu'un gamin aille gouter "le produit vert/rose dans le bidon".

La grille ADEME/CSTB :
présence d'une contre-pente sur le circuit capteurs : ne sait pas
calorifugeage des conduites absent, endommagé ou incomplet : OK
pression dans le circuit capteurs faible voir nulle : ça doit aller, l'a même un truc pour mettre la pression
pression dans le circuit capteurs forte : OK, le manomètre a l'air bas sur la photo
fuite (dans les circuits, sur les raccordements, sur l'échangeur) : pas sur la photo
manomètre sur le circuit capteurs absent : OK
vanne de remplissage sur eau froide : OK (doit pas y en avoir, sinon dilution de l'antigel à chaque apport)
absence de clapet anti-retour ( si nécessaire ) : OK (un dans chaque sens dans la station TacoSol)
vanne de vidange en point bas absente : eh eh
réceptacle du fluide caloporteur non vide : OK, parce qu'y en a pas
réceptacle du fluide caloporteur absent : AIE !
soupape de sécurité non raccordée au réceptacle : KO !
affichages de la marque et du type d'antigel absents : OH !
vannes entre capteurs et organe de sécurité : OK

Eleve Rafa66, c'est pas mal, mais vous m'brancherez cette soupape vite fait avec le "réceptacle du fluide caloporteur" réglementaire dessous, rududjuuu !

[vile-coyote]

bonjour rapha66

tu pourrais me mettre une photo plus précise de ton piquage sur la 2° pompe s'il te plait,
je vois pas comment tu as pris l'eau,
ni meme ou se trouve le clapet anti retour ?

d'avance merci.
