Aide plan circulation/régulation multi énergies bois-fuel-solaire

[yvanq]

Bonjour tout le monde.
Ravi de découvrir APPER, un trésor d'infos !
Je suis en train de remanier mon installation chauffage pour enfin installer un ballon tampon 1000 litres et 3 panneaux thermiques pour l'intersaison et l'eau chaude sanitaire.
J'ai fait un schéma avec sûrement des erreurs, si vous avez des suggestions, ce serait super.

J'avais une énorme cuve à fuel que j'ai fait évacuer, donc maintenant la place est disponible.
Je me creuse un peu la tête sur la logique hydraulique sachant que j'ai :
- Une chaudière fuel (à production eau chaude)
- Une cheminée bouilleur Normatherm (modifiée pour enfin avoir la post combustion qui fonctionne, le constructeur à disparu).
Et vais ajouter :
- 3 panneaux solaire solaires thermiques (6m² montés en autovidangeable). Je cherche d'ailleurs un installateur en intégration en région parisienne...
- 1 ballon tampon 1000l avec serpentin solaire et serpentin ECS

Côté régulation, ma fidèle Elfatherm E8 ne semble plus suffisante, j'ai aperçu plusieurs autres régulations. Je suis assez "newbee" mais la UVR16x2 (version relais ?) a l'air de répondre aux demandes de connexions (mais tout à programmer!!) je ne sais pas si une autre régulation serait plus simple, des avis ?

Bonne journée à vous.

[yvanq]

Bonjour
Je vais enfin installer mon ballon, j'ai essayé d'améliorer mon schéma avec les connexions de mon ballon, je me demande si les positionnements sont cohérent, n'étant pas très au fait des histoires de "mélange" de température. Toute suggestion est la bienvenue. Merci d'avance.

plan chauffage solaire et tampon10-2024 decouplage.jpg (108.79 Kio) Vu 2669 fois

[monteric]

Bonjour,

Je n'ai pas remonté la discutions donc pas vu si il y avait des dimensionnements données.
Quelques réflexions :
- suivant le dimensionnement l'intérêt du double "thermovar" ne me semble pas pertinent.
Un poêle bouilleur si il monte la moitié du ballon c'est déjà bien. Perso j'ai modifié mes piquages car je n'arrivais pas à chauffer tout le ballon, la moitié oui.
- je mettrais toutes les arrivées et départs vers radiateurs et plancher sur le même piquage .
L'intérêt c'est que tu as du chauffage tout de suite au démarrage du poêle ou chaudière sinon il faut attendre la montée en température du ballon et suivant les piquages ça peut être long. La aussi modifications que j'ai faites après quelques années.
- je ne mettrais pas de clapet sur la ligne poêle, il n'y a aucune raison que ss "tourne" en inverse et si tu utilise un thermovar, ça peut le faire mal fonctionner. ( voir un sujet que j'ai fait la dessus ).

Très bonne idée d'utiliser un Uvr16x2

A plus

Eric

[yvanq]

Merci de votre réponse, ok pour le clapet, le double thermovar est "au cas où" ça arrive à chauffer plus de la moitié (c'est une cheminée Normatherm 35kw je j'ai customisée pour la double combustion (j'avais proposé ma modif au fabricant qui n'en a pas tenu compte et a disparu depuis).
Le ballon fait 1000 litres (~2m haut), je compte mettre juste 3 panneaux solaires (appoint chauffage et ecs toute saison), car pas vraiment plus possible.
Mes gros doutes du moment sont dans les placements des arrivées-départs poêle, chaudière et radiateur/plancher sur la hauteur du ballon en fonction des piquages dont je dispose dessus.
Bon WE à vous.

PS : pour la régul, j'espère que des modèles de programmation sont disponible car pas super chaud de tout reprendre à 0

[monteric]

Comme je te l'ai dit regroupe tes sorties poêles , chaudiere avec les entres plancher et radiateurs.
Ensuite pour la chaudière c'est quoi ? Bois, granulés..
Pour le poêle mouai pourquoi pas tes deux thermovar mais perso, j'ai juste mis une vanne pour remplir tout le ballon au cas où. Pour le moment manuellement mais simple à automatiser.

Bon 3 panneaux pour 1000l tu ne vas pas faire grand chose en chauffage mais bon. Même en Ecs ça va être limite.

Sinon pour luvr16x2, n'hésite pas si tu veux des conseils, je suis le "représentant " de la marque en France ( controleur-ta.fr).

A plus.

Eric

[j2c]

Je suis du même avis que Monteric.

Un thermovar, c'est cher. Et ça assure une sécurité.

Tu dois en mettre un pour assurer la sécurité de ton bouilleur (pour le bistre et pour les coupures de courant... par contre, il faut que ton bouilleur soit plus bas que le ballon pour fonctionner en thermosiphon).

Pour le chargement en full, tu fous une vanne 2 voies motorisée, et un thermostat en applique sur ta sortie de bouilleur... (ou une gestion via automate)

[yvanq]

Merci pour vos réponses éclairantes, du coup ce serait plutôt ça les branchements sur le ballon ?
Il n'y a pas de risque de recirculation pas les radiateurs en cas de chaudière juste pour l'ECS ?
Le poêle est une cheminée à bûche 50cm.
Je regarde pour la régul, je ne la changerai que quand les panneaux solaires seront installés. Je compte d'ailleurs les installer en autovidangeable.
J'avoue encore être un peu comme la poule devant le couteau face à cette régulation qu'il faut entièrement paramétrer, j'ai trouvé ça pour dégrossir
Merci de vos conseils.

plan chauffage solaire et tampon11-2024 decouplage.jpg (108.99 Kio) Vu 2540 fois

[yvanq]

Sinon pour luvr16x2, n'hésite pas si tu veux des conseils, je suis le "représentant " de la marque en France ( controleur-ta.fr).
A plus.
Eric

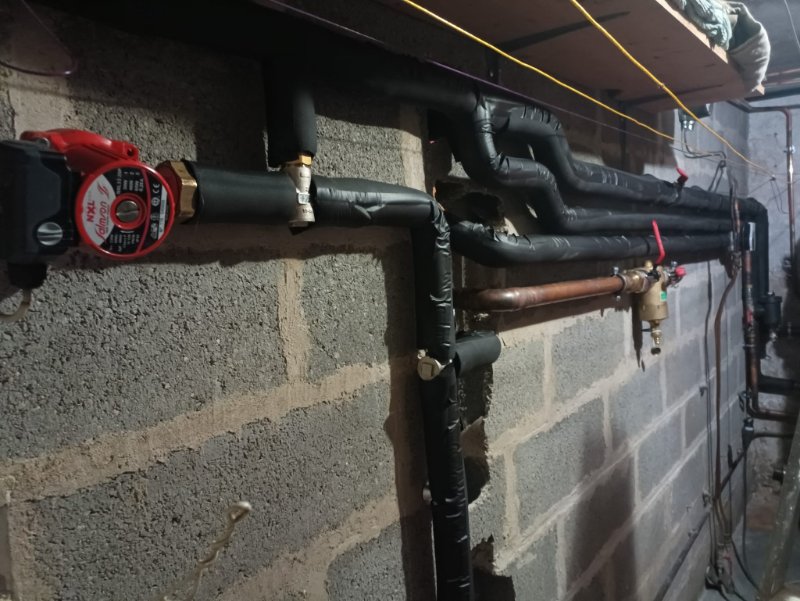

Ça y est ballon raccordé et fonctionnel ! Reste à raccorder les radiateurs et plancher au ballon (ça passe encore par la chaudière, c'est pas top..)
Pour les panneaux solaires, je vais pouvoir à priori en caser 4 sur le toit, côté régulation, je fais encore avec ma fidèle elfatherm E8 mais quand il y aura le solaire, je vais avoir besoin de l'UVR16x2 (à voir pour la possibilité d'achat et programmation pour transposer mes réglages) ou sinon mettre une petite régul dédiée... À suivre

WhatsApp Image 2024.jpg (81.09 Kio) Vu 1477 fois

WhatsApp Image 2024-12-15 à 12.39.42_1704fab4.jpg (98.29 Kio) Vu 1477 fois

WhatsApp Image 2024-12-15 à 12.39.43_62d27b72.jpg (93.36 Kio) Vu 1477 fois
