echangeur à plaques pour ECS

[lidje]

Je possède un ballon de 800 l. avec un échangeur serpentin en bas pour le solaire plus la possibilté de brancher un échangeur à plaques pour de l'ECS instantané.
Pour l'instant, seule la partie haute du ballon est réchauffée en direct par 1 poêle bouilleur qui sert ensuite pour des murs chauffants.
Je voudrais installer un échangeur à plaques pour de l'ECS, il existe des kits tout prêts, mais vu leur coût (+ de 1500 euros), je préfère me le fabriquer moi-même : il me faut 1 circulateur ECS, 1 débimètre, 1 échangeur à plaques de quelle dimension ? Sachant que l'eau dans le haut du ballon ne dépasse pas les 50°, est-ce suffisant pour avoir de l'ECS à 40° ? Et comment réguler le circulateur, on ne peut pas le laisser fonctionner en permanence quand même ?
Et l'été, quelle surface de capteurs me faudra-t-il pour porter l'eau chaude des 800 l. du ballon à 50-60° ?

[m_you49]

Bonjour.
Pour un premier message, ça fait quelques questions, mais c'eut été sympathique de dire bonjour . Un petit schéma rapide de ce que tu veux faire serait le bienvenu. Pour réguler, tu as le choix : débit, pression, température (associés ou indépendant). On serait mieux à même de répondre avec plus d'explications.
Bonne journée.

[lidje]

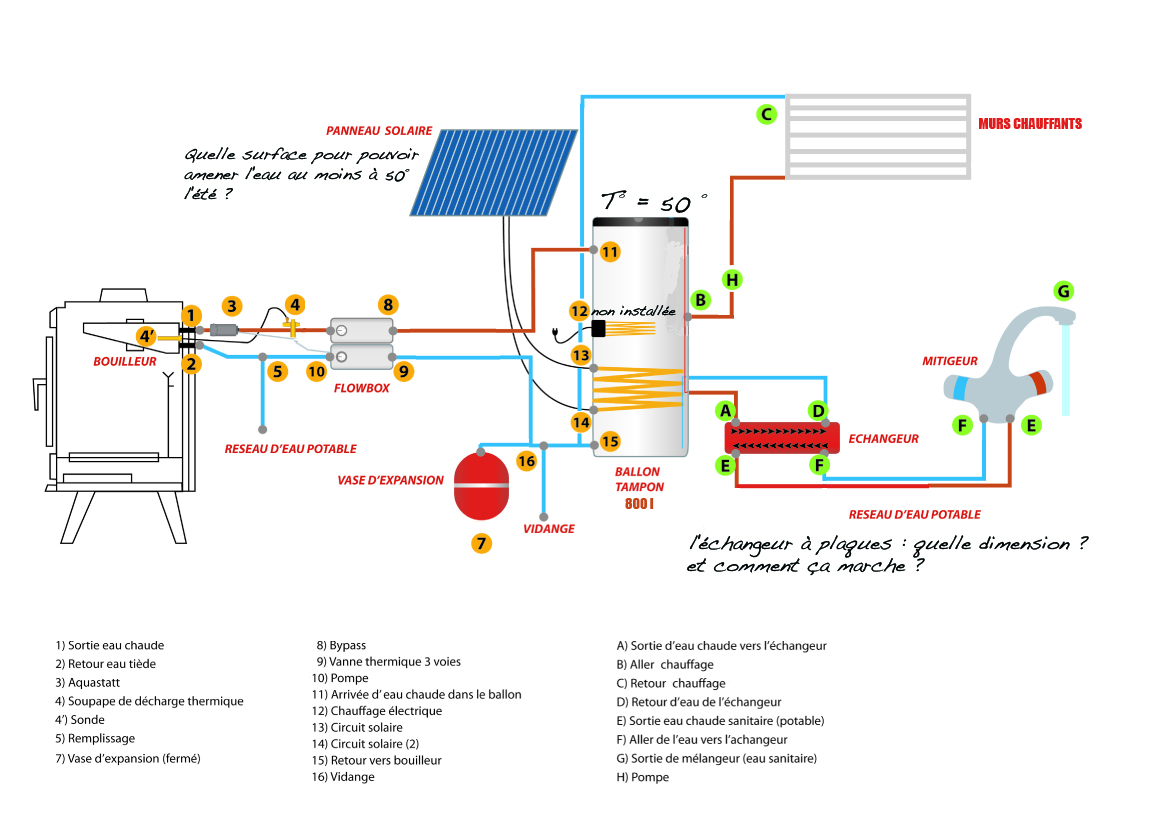

ok, j'envoie 1 croquis de l'instal que je désire réaliser sachant que pour l'instant seule la connexion poele-bouilleur-ballon-murs chauffants est réalisée; pour info cela marche très bien, on a vite fait de gagner 2° dans les chambres, ça a été fait avec des enduits de terre qui enrobe des tuyaux multicouche.
la prochaine étape c'est donc l'ECS, là je cale, j'attends vos avis et ensuite la connexion des panneaux solaires.
salutations, gégé

[gilles]

bonjour et merci sont bienvenus toujours
cdt gilles

[Besson François]

Bonsoir a tous
Pour qu un echangeur a plaques fonctionne , il faut une circulation des deux cotes , le transphere de calories se fait par contact entre les plaques , mais les circuits ne se melangent pas
Donc il te faut ajouter un ballon esc et deux circulateurs , et la tu te rend compte qu a ajouter un ballon esc , tu le prend avec un echangeur integré , tu economises un circulateur et un echangeur a plaque
Apres suivant les periodes de l année , tu peux choisir de chauffer en direct le ballon esc en ajoutant une v3v
La base de dimensionnement pour les capteurs est d environ 80l par m² , a ajuster suivant les besoins et l utilisation

[Malognes]

Bonsoir,

Pour faire de l'eau chaude instantanée avec un échangeur à plaques, tu as besoin d'un mélangeur thermostatique (Esbe - Watts ...) et d'un circulateur chauffage sur le circuit primaire. Sur le circuit secondaire d'un pressiostat pour enclencher le circulateur et d'une minuterie .

Tu ouvres le robinet d'eau chaude, la pression diminue dans le tuyau eau chaude, le circulateur se met en route. Via le mélangeur thermostatique, tu ne prens que l'eau chaude nécessaire au maintien de la température du circuit primaire.

Pour économiser l'eau, la minuterie pour le circulateur permet le préchauffage de l'échangeur après un appel bref d'eau chaude. Le placement d'un réducteur de pression sur l'arrivée commune d'eau froide avant la subdivision vers l'échangeur à plaque et l'entrée eau froide du mitigeur de douche ou autres.

Je vais employer un échangeur à plaques de 14 KW pour un débit de 8 litres par minute.

A+

[lidje]

Salut

Je ne suis pas sûr que mon schéma se soit affiché (trop lourd ?).
Je ne vois pas l'intérêt de rajouter un ballon esc puisque justement je veux faire de l'eau chaude instantanée.

En réponse à Malognes, est-ce bien nécessaire un mélangeur thermostatique puisque j'ai mon eau (primaire) à 50° maximum, ma question est plutôt : est-ce suffisant ?

Quant à un échangeur avec un débit de 8l/mn, j'ai l'impression que c'est plutôt 20l/mn qu'il faut non ?

Salutations,
Gégé

[MICHOKO]

bonjour,
je ne pense pas que le prix soit de 1500€; puisque c'est du schéma cashin dont il s'agit, je crois avoir vu le prix à une époque, vers les 450€ le système avec pompe + échangeur à plaques.
Il ne faut rien d'autre, en ouvrant le robinet de l'eau chaude l'eau froide passe dans l'échangeur côté ecs et de l'autre, c'est l'eau du ballon tampon qui passe aussi, réchauffant l'eau froide côté robinet, c'est comme ça que je vois les choses.
Pour en savoir plus, mieux vaut leur demander par tél.

[MICHOKO]

re-bonjour,
pour la surface des capteurs, ça dépend de l'orientation inclinaison mais en partant sur le principe 50l/m2, prévoir autour de 16 m2 (en capteurs plans)

[lidje]

salut,
merci pour toutes vos explications, finalement je crois que je vais faire comme tu as dis michoko, je vais juste rajouter un petit programmateur électrique pour éviter de faire tourner le circulateur la nuit et pendant les heures creuses de la journée.
Par contre je ne suis pas sur que de l'eau en primaire à 50° soit suffisant, je verrai à l'usage, et je vous ferais part de mon retour d'expérience.
encore merci et à bientôt
gégé

[bip bip 28]

Bonjour,
sur le site de l'INES Solaire, il y a un outil qui permet simuler le fonctionnement d'un échangeur à partir de la puissance, les températures et débits d'entrée et de sortie. Cela permet de voir quelle puissance d'échangeur est nécessaire à ton application.
Amclt.
