Voila que mon systèmes ECS tourne depuis 1 an et demi:
Maison Passive et système Rotex Solaris
Kit Solaris 2 capteurs H26P surface totale 5,2m² + Ballon SCS/538/16/0-DB 500l + Flowguard + Résistance Daikin 2 KW en appoint
Je peine à atteindre les 52° et malgré mon ballon de 500 litres je n'ai pas de réserve pour deux jours de suite (en dessous de 40 degrés, Madame commence à venir me voir pour me pourrir gentillement
).La première année, mon débit de pompe peinait à atteindre les 3/4 litres de débit / mn.
Jusqu'à je ne dépassais que rarement les 46° en fin de journée avant les douches.
Il y a maintenant 1 ou 2 mois, mon installateur a reconnu qu'il avait inversé une fiche et maintenant le débit presque doublé pour atteindre 7,5 litre/mn. Bon point mais pour monter au max à 52° c'est pas non terrible.
-> Bref, j'aimerais atteindre les 70-80° sans utiliser la résistance d'appoint électrique (qui coûtent cherrrrrrr....).
Mon Delta T est de seulement 10° (au lieu des 15° paramètre usine) = paramètre seuil de déclenchement du pompage
Mon TS max est de 80° = t° max dans le ballon avant arrêt de pompage

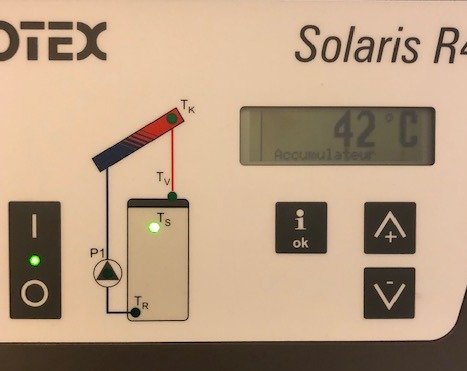

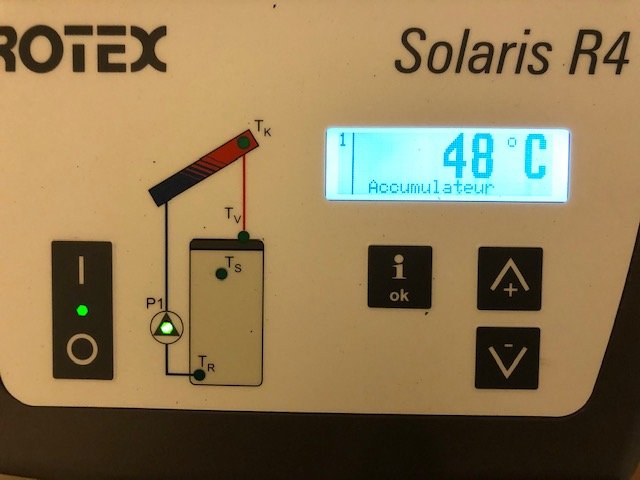

- IMG_2978.jpg (42.27 Kio) Vu 1650 fois
- IMG_2577.jpg (27.05 Kio) Vu 1650 fois
J'ai également regardé un sujet sur ce forum:
viewtopic.php?t=9051
"Solution étant de mettre tout fois le param TKpos ^ (et jamais v, néanmoins la réalité d'installation haut ou bas de la probe TK)
Ce changement (param TKpos ^) changeait effectivement & immédiatement la lecture du TK sur l'écran de 85 en 70degr !?!"
-> Mon paramètre étant v et non ^ donné comme solution (mais je n'ai pas envie de griller mon installation)

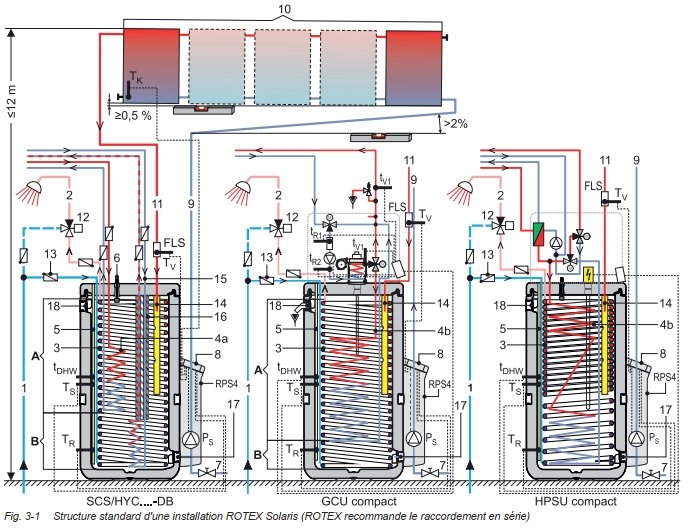

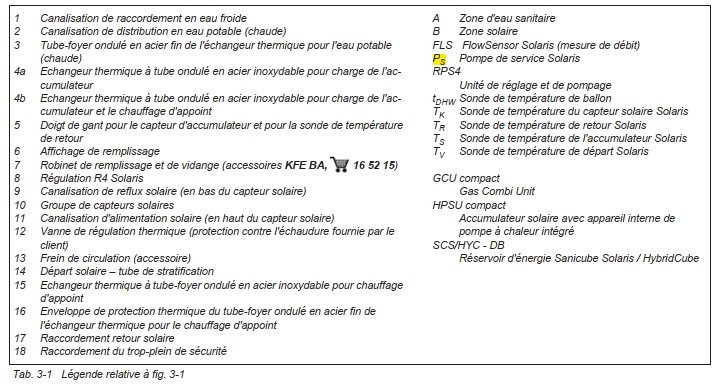

Je vous mets un extrait de la doc :
FA_Solaris_Drain_back_RPS4_ROTEX.pdf
https://lacentrale-eco.com/fr/order_dow ... ent_id=168
Extrait :
6.2.1 Mode de pompage
L'installation solaire DAIKIN est en utilisation toute l'année de
manière entièrement automatique sans nécessiter d'intervention
manuelle. Le mode en régulation de vitesse de la pompe est
commandé par la régulation Solaris R4. Les éléments de commande et d'affichage sont représentés dans l'fig. 6-1.
Critères de mise en circuit du pompage:
– Le mode de pompage est activé en fonction de la température différentielle mesurée en permanence entre le capteur
solaire (TK) et la température de reflux (TR) et la comparaison
avec la valeur réglée dans le paramètre « Delta T ein »
(enclenchement).
La pompe de service solaire PS se met en marche en cas de
franchissement de la température différentielle (=TK – TR) de
la valeur réglée dans le paramètre « Delta T ein » (enclenchement) (température de retour p. ex. = 40°C et
« Delta T ein » = 15 K ; température du capteur solaire >
55°C).
Critères de mise en arrêt du pompage:
– Une mise en arrêt de la pompe de service solaire a lieu en cas
de franchissement par la température différentielle de la
valeur réglée pour le paramètre « Delta T aus » (déclenchement).
1. Possibilité : Mise en arrêt normale lorsque le temps de
mise en eau (paramètre « temps P2 ») est écoulé que la température différentielle entre la température d'alimentation et
celle de reflux atteint la condition de déclenchement
(TV – TR<« Delta T aus »).
2. Possibilité : Coupure rapide si le capteur solaire se refroidit trop rapidement pendant le temps de mise en eau (paramètre « temps P2 ») (TK – TR<« Delta T aus »).
– Atteinte de la température d'accumulateur maximale réglée
via le paramètre « TS max » (le voyant TS clignote). Dans ce
cas, une remise en marche de la pompe de service solaire PS
ne sera possible que si la température de l'accumulateur a
baissé de plus de 2 K.
– Atteinte de la température du capteur solaire maximale autorisée réglée via le paramètre « TK adm » (le voyant TK clignote). Dans ce cas, une remise en marche de la pompe de
service solaire PS ne sera possible que si la température du
capteur solaire a baissé de plus de 2 pour le paramètre
« TK adm ».
– FlowSensor défaillant.
6.2.2 Fonction de « chaudière » (booster) pour des
températures de capteur solaire élevée
À partir d'une température du capteur de « TK max » = 70°C
(température du booster), la puissance de la pompe de service
solaire PS augmente progressivement.
Î Ceci permet d'augmenter la pression de l'installation et
donc le débit. Il devient donc possible de stocker plus de
chaleur en un laps de temps plus court.
La température du booster peut être modifiée par le chauffagiste
avec le paramètre « TK max ». Cette augmentation de puissance
est à nouveau coupée automatiquement dès que la limite infé-
rieure de la température du booster est franchie de 5 K.
6.2.3 Optimisation du démarrage
L'optimisation du démarrage empêche une synchronisation trop
fréquente et réduit la puissance absorbée. Il s'agit d'une fonction
d'auto-apprentissage (activée en usine).
La condition d'enclenchement (voir chapitre 6.2.1) est complétée
par un taux variable (VAR) :
DT on + VAR >= TK - TR.
En cas de fonction activée, l'étalement actuel TV - TR doit être
exploité après le temps de mise en eau (paramètre « temps
P2 »). Sur la base de cette mesure, la valeur présente est actualisée par VAR. Il convient de différencier trois cas :
– Si l'étalement se situe au-dessus de la limite supérieure
OG VAR, VAR est réduit de l'incrément ¨VAR.
Î Le prochain remplissage démarre à une température différentielle inférieure TK - TR.
– Si l'étalement se situe en-dessous de la limite inférieure
UG VAR, VAR est augmenté de l'incrément ¨VAR.
Î Le prochain remplissage démarre à une température différentielle supérieure TK - TR.
– Si l'étalement se situe entre les valeurs limite, la valeur
actuelle de VAR est maintenue
Une idée ?
)
