mon schema solaire /gaz ,Planc.chauf./ECS
Modérateurs : ramses, Balajol, monteric, ametpierre, j2c, françois34, p_bricoleur
-
tontonlacellule
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mer. janv. 09, 2008 0:05 am
- Localisation : sisteron 04200
-
tontonlacellule
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mer. janv. 09, 2008 0:05 am
- Localisation : sisteron 04200
-
remi.450
- Maitre Solaire
- Messages : 2589
- Enregistré le : lun. août 27, 2007 18:59 pm
- Localisation : St Jean de la Ruelle (45)

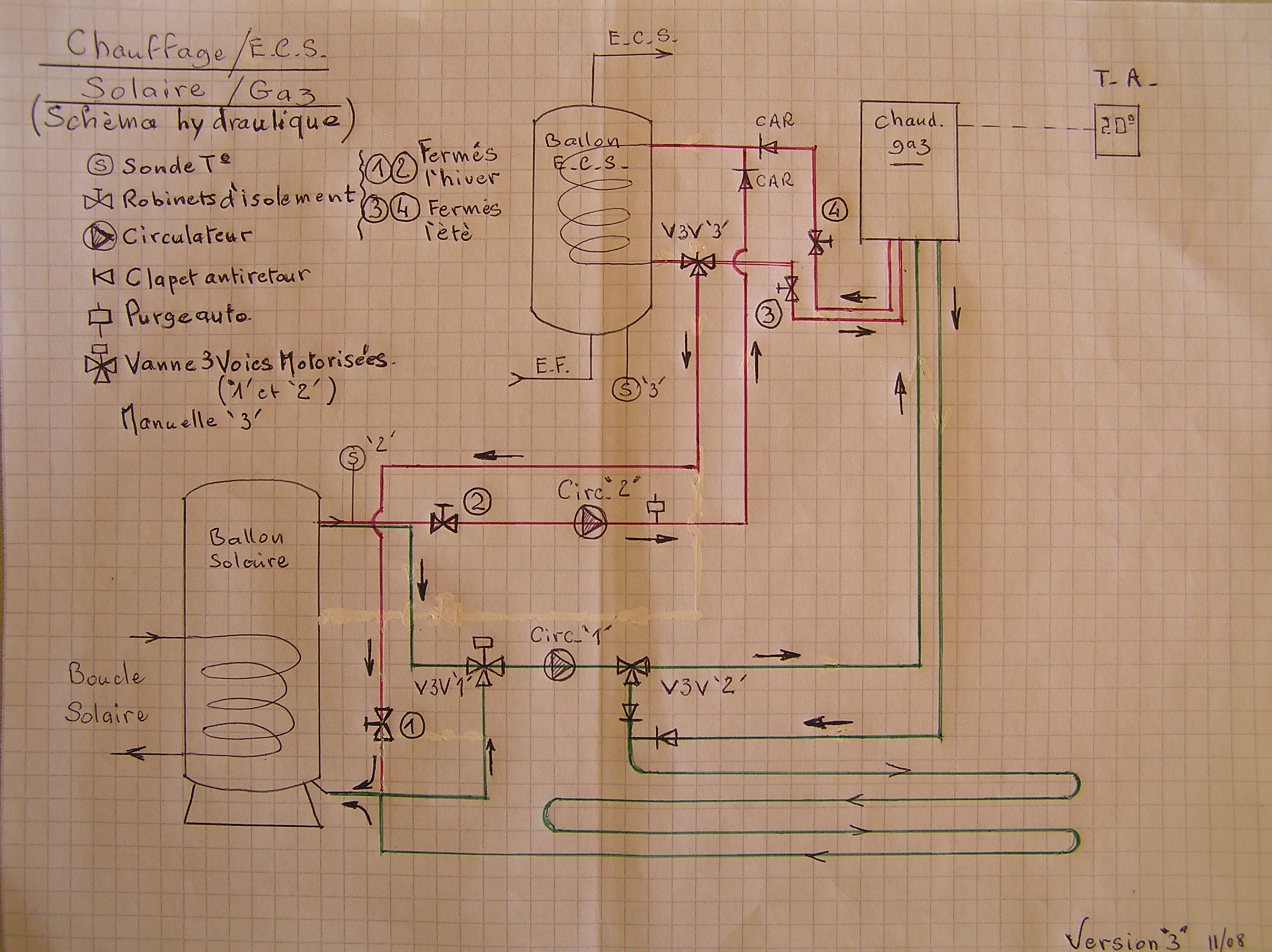

Bonjour Tonton,
Félicitation, le fichier est passé, un peu gros à l'écran....
La première chose qui m'interpelle est la vanne de régulation du plancher chauffant.
Un plancher chauffant est régulé en température par la V3V. Donc il faut impérativement que la V3V soit propre au plancher avec sa propre pompe.
L'autre V3V vient simplement chercher l'énergie dans le ballon ou dans la chaudière.
Pas trop le temps ce matin.
Mais l'ordre logique est pompe, émetteur plancher, retour V3V.
Et pour comprendre plus facilement les V3V, on noirci le côté de la vanne qui est toujours ouvert (côté pompe)
Bonne journée.
Félicitation, le fichier est passé, un peu gros à l'écran....
La première chose qui m'interpelle est la vanne de régulation du plancher chauffant.
Un plancher chauffant est régulé en température par la V3V. Donc il faut impérativement que la V3V soit propre au plancher avec sa propre pompe.
L'autre V3V vient simplement chercher l'énergie dans le ballon ou dans la chaudière.
Pas trop le temps ce matin.
Mais l'ordre logique est pompe, émetteur plancher, retour V3V.
Et pour comprendre plus facilement les V3V, on noirci le côté de la vanne qui est toujours ouvert (côté pompe)
Bonne journée.
-
tontonlacellule
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mer. janv. 09, 2008 0:05 am
- Localisation : sisteron 04200
bonjour remi.450
je suis content que le schema soit passe, il sera plus facile de travailler ensemble...(tout le "Monde d'APPER" est aussi concerné!.)
donc la V3V '1' est prevue lorsque l'ECSol. est utilisée seule, c'est à dire sans utilisation de la chaudier gaz;le circulateur'1' lui est associé, et la V3V '2' est fermée (pas d'acces à la chaudiere ).
dans le cas ou mon ECSol. est trop basse en T° j'envisage de fermer la V3V '1'(côte arrivée ECSol. ), d'ouvrir la V3V '2' qui va mettre en marche la chaudiere:le circulateur '1' est alors stoppé puisque la chaudiere fonctionne.
On ne parle pas encore de régul., c'est le principe qui me préoccupe dans l'instant.
Par contre une chose me préoccupe depuis que j'ai fait des relevés sur ma chaudiere gaz à condensation ( que j'ai du changer au printemps ) :lorsque ma chaudiere fonctionne suite à une demande du T.A.( 19° demandé ), j'ai releve que la T° de l'eau produite par celle-ci est d'environ 50/55°, que le départ pl. chauf. est de 37°, que le retour est de 30° env. (un seul releve a ete fait ,mais je vais continuer ).
Question:;ne pourrais-je pas faire passer l'ECSol. dans ma chaudiere tout le temps (suppression de la V3V'2') en ajoutant peut-être une vanne de mélange thermostatique ( pour éviter d'envoyer de l'eau trop chaude dans la chaudiere :au dela de 55° par exemple ) et en même temps supprimer aussi le circulateur '1'..?Je pense qu'il y a ici sujet à reflexion!
Je vous laisse cogiter un peu et on se retrouve tantôt. bonne journée.
je suis content que le schema soit passe, il sera plus facile de travailler ensemble...(tout le "Monde d'APPER" est aussi concerné!.)
donc la V3V '1' est prevue lorsque l'ECSol. est utilisée seule, c'est à dire sans utilisation de la chaudier gaz;le circulateur'1' lui est associé, et la V3V '2' est fermée (pas d'acces à la chaudiere ).
dans le cas ou mon ECSol. est trop basse en T° j'envisage de fermer la V3V '1'(côte arrivée ECSol. ), d'ouvrir la V3V '2' qui va mettre en marche la chaudiere:le circulateur '1' est alors stoppé puisque la chaudiere fonctionne.
On ne parle pas encore de régul., c'est le principe qui me préoccupe dans l'instant.
Par contre une chose me préoccupe depuis que j'ai fait des relevés sur ma chaudiere gaz à condensation ( que j'ai du changer au printemps ) :lorsque ma chaudiere fonctionne suite à une demande du T.A.( 19° demandé ), j'ai releve que la T° de l'eau produite par celle-ci est d'environ 50/55°, que le départ pl. chauf. est de 37°, que le retour est de 30° env. (un seul releve a ete fait ,mais je vais continuer ).
Question:;ne pourrais-je pas faire passer l'ECSol. dans ma chaudiere tout le temps (suppression de la V3V'2') en ajoutant peut-être une vanne de mélange thermostatique ( pour éviter d'envoyer de l'eau trop chaude dans la chaudiere :au dela de 55° par exemple ) et en même temps supprimer aussi le circulateur '1'..?Je pense qu'il y a ici sujet à reflexion!
Je vous laisse cogiter un peu et on se retrouve tantôt. bonne journée.
-
YvesBr
- Maitre Solaire
- Messages : 1421
- Enregistré le : lun. mars 20, 2006 23:54 pm
- Localisation : Moselle - aéroport 57
Bonjour,
Pour mieux comprendre il faudrait savoir si la chaudière est modulante et si elle dispose de pompes internes.
D'un côté (plancher) tu forces le passage, de l'autre, tu comptes sur un circulateur de la chaudière.
Si le deuxième circuit de la chaudière est spécifique ECS, je ferais circuler directement l'eau du ballon sans passer par l'échangeur.
Dans cette configuration, il va falloir confier à l'automate le soin d'arbitrer entre recharger l'ECS avec la chaudière ou avec l'autre ballon solaire. Pas sûr que ce soit simple.
Yves
Pour mieux comprendre il faudrait savoir si la chaudière est modulante et si elle dispose de pompes internes.
D'un côté (plancher) tu forces le passage, de l'autre, tu comptes sur un circulateur de la chaudière.
Si le deuxième circuit de la chaudière est spécifique ECS, je ferais circuler directement l'eau du ballon sans passer par l'échangeur.
Dans cette configuration, il va falloir confier à l'automate le soin d'arbitrer entre recharger l'ECS avec la chaudière ou avec l'autre ballon solaire. Pas sûr que ce soit simple.
Yves
-
thermitch
- Maitre Solaire
- Messages : 4065
- Enregistré le : dim. mars 16, 2008 13:45 pm
- Localisation : Marcillé-Robert (35)
- Contact :
Pour ta dernière question, c'est la version : préchauffage ECS + entrée dans cumulus pour complément ... adaptée à la chaudière.
J'aime bien ça.
Le thermostatique en entrée devrait à priori être réglé à la t° de sortie ECS souhaitée pour que la chaudière n'ait pas à bosser l'été. (55° si c'est ton choix)
Reste à savoir ce que la chaudière autorise en entrée. On a vu sur d'autres posts que certaines chaudières n'aime pas les entrées chaudes.
Deux trucs me gênent :
- prendre en haut du premier ballon, pour repasser dans un deuxième serpentin afin de réchauffer l'ECS : il va y avoir de la perte en ECS et en chauffage. Plutôt que de reprendre en haut du ballon solaire, la solution de piloter la boucle solaire vers l'un ou l'autre des ballons est sans doute plus efficace.
- Départ plancher 37°, retour 30° ... je trouve le delta faible. Il y a un bon échange dans le plancher ? Débit trop fort ou autre ???
J'aime bien ça.
Le thermostatique en entrée devrait à priori être réglé à la t° de sortie ECS souhaitée pour que la chaudière n'ait pas à bosser l'été. (55° si c'est ton choix)
Reste à savoir ce que la chaudière autorise en entrée. On a vu sur d'autres posts que certaines chaudières n'aime pas les entrées chaudes.
Deux trucs me gênent :
- prendre en haut du premier ballon, pour repasser dans un deuxième serpentin afin de réchauffer l'ECS : il va y avoir de la perte en ECS et en chauffage. Plutôt que de reprendre en haut du ballon solaire, la solution de piloter la boucle solaire vers l'un ou l'autre des ballons est sans doute plus efficace.
- Départ plancher 37°, retour 30° ... je trouve le delta faible. Il y a un bon échange dans le plancher ? Débit trop fort ou autre ???
-
tontonlacellule
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mer. janv. 09, 2008 0:05 am
- Localisation : sisteron 04200
Bonsoir à tous. je n'aurais pas le temps de repondre à tous ce soir:je vais juste vous donner les infos sur la chaudiere:
c'est une chaud. gaz à condensation Vaillant ecoTEC plus VU FR 246/3,5 de 8,5 à 24 kw.vous savez tout sur la chaud. si vous voulez plus de renseignements techniques je dois pouvoir vous les apporter. merci et à plus tard.Clt
c'est une chaud. gaz à condensation Vaillant ecoTEC plus VU FR 246/3,5 de 8,5 à 24 kw.vous savez tout sur la chaud. si vous voulez plus de renseignements techniques je dois pouvoir vous les apporter. merci et à plus tard.Clt
-
tontonlacellule
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mer. janv. 09, 2008 0:05 am
- Localisation : sisteron 04200
Bonjour à tous .
Alire vos messages je pense qu'il y a encore qq conffusions dans votre esprit.
Je m'explique: il est bien entendu que l'ECS ne sera produite qu'en été lorsque je n'ai plus besoin de chauffage (ou même au printemps ou en automne ! ).
Les deux circuits ECS et Chauffage sont donc biens distincts.
En hiver je ne fais de la production d'eau chaude solaire que pour mon plancher:la question est de savoir si je peux faire passer l'eau solaire (jusqu'à un certain seuil de T° ) dans ma chaudiere ce qui me permettrait de supprimer un circulateur et une V3V...
Je pense envoyer un mail au fabriquant de cette chaudiere gaz (Vaillant ) pour savoir si cette fonction est réalisable.
Bon WE à tous et à bientôt .Clt. tonton.
Alire vos messages je pense qu'il y a encore qq conffusions dans votre esprit.
Je m'explique: il est bien entendu que l'ECS ne sera produite qu'en été lorsque je n'ai plus besoin de chauffage (ou même au printemps ou en automne ! ).
Les deux circuits ECS et Chauffage sont donc biens distincts.
En hiver je ne fais de la production d'eau chaude solaire que pour mon plancher:la question est de savoir si je peux faire passer l'eau solaire (jusqu'à un certain seuil de T° ) dans ma chaudiere ce qui me permettrait de supprimer un circulateur et une V3V...
Je pense envoyer un mail au fabriquant de cette chaudiere gaz (Vaillant ) pour savoir si cette fonction est réalisable.
Bon WE à tous et à bientôt .Clt. tonton.
