Bonsoir à tous,

J'ai enfin reçu la cuve.
Il y a trois entrées en bas, une sur le coté mais pas en haut. :cry:
De plus c'est bien du métrique.

Je pense que je vais percer pour réaliser un accès haut tangentiel et souder une bobine au pas gaz ( métal sur métal je sais faire à l'arc ).
Le plus dur sera de percer à 20.

Je me demande si le plus simple ne serait pas d'acheter un taraud pas gaz 1/2" ( http://cgi.ebay.fr/TARAUD-HSS-1-2-x-14- ... 20ec984a6d) et de re-tarauder les trous de 20 en 1/2" gaz (pour les trous du bas).

Ensuite un mamelon 1/2", de la filasse et pâte à joint et le tour est joué...
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2474
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Message par Balajol »

[quote="françois34"]Bonsoir à tous,

J'ai enfin reçu la cuve.
Il y a trois entrées en bas, une sur le coté mais pas en haut. :cry:
De plus c'est bien du métrique.

Je pense que je vais percer pour réaliser un accès haut tangentiel et souder une bobine au pas gaz ( métal sur métal je sais faire à l'arc ).
Le plus dur sera de percer à 20.

Je me demande si le plus simple ne serait pas d'acheter un taraud pas gaz 1/2" ( http://cgi.ebay.fr/TARAUD-HSS-1-2-x-14- ... 20ec984a6d) et de re-tarauder les trous de 20 en 1/2" gaz (pour les trous du bas).

Ensuite un mamelon 1/2", de la filasse et pâte à joint et le tour est joué...[/quote]


Bonsoir François,
Attention le lien que tu mets correspond à un taraud NPT, Légèrement différent du pas GAZ.
Celui ci semble être plus adéquat:

http://www.ebay.fr/itm/TARAUD-PAS-GAZ-1 ... 2ed45645d7

Le perçage idéal est à 19 mm, 20 est vraiment un Maxi (tu ne travailles pas à FortePression)

Mais puisque tu peux souder, pourquoi ne pas souder également des bobines acier ( ou Manchons) sur celles existantes, tu économises le prix du taraud ?


Cordialement
Bertrand
Modifié en dernier par Balajol le dim. oct. 05, 2014 23:21 pm, modifié 1 fois.
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici(1er champ)
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

Bonjour Bertrand et tous,

Tu as raison, j'ai mis le lien trop vite ( j'aurais vérifié quand même).

C'est vrai qu'à souder, mieux vaut investir dans un bon forêt... :roll:

super le site sur Ebay, pas cher et livraison gratuite. Après il faut voir ce que vaut le matériel "YATO"...
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2474
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Message par Balajol »

[quote="françois34"]Bonjour Bertrand et tous,


super le site sur Ebay, pas cher et livraison gratuite. Après il faut voir ce que vaut le matériel "YATO"...[/i][/quote]

RE,
Honnêtement je ne connais pas la marque, j'ai copié le premier lien qui présentait le bon taraud :oops:
Cdlt
Bertrand
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici(1er champ)
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

Bonsoir à tous,

Donc je résume: si je fais comme sur le dessin ça fonctionne?
Fichiers joints
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2474
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Message par Balajol »

[quote="françois34"]Bonsoir à tous,

Donc je résume: si je fais comme sur le dessin ça fonctionne?[/quote]

Bonsoir François,
Sur le principe oui, les niveaux sont ceux réels?
Sur ton dessin il y a peu de réserve d'air.
Si tu n'as pas de marge, dans ce cas tu aurai intérêt à souder le raccord "arrivée capteurs" au sommet de la bonbonne. (et abandonner l'arrivée tangentielle)
Ta réserve d'air fera office de vase d'expansion, nécessaire si tu pressurises légèrement le circuit pour pouvoir fonctionner avec des purgeurs Auto :-)
Pas évoqué il me semble: Soupape 3 bar recommandée sur le circuit Primaire.

Cordialement
Bertrand
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici(1er champ)
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

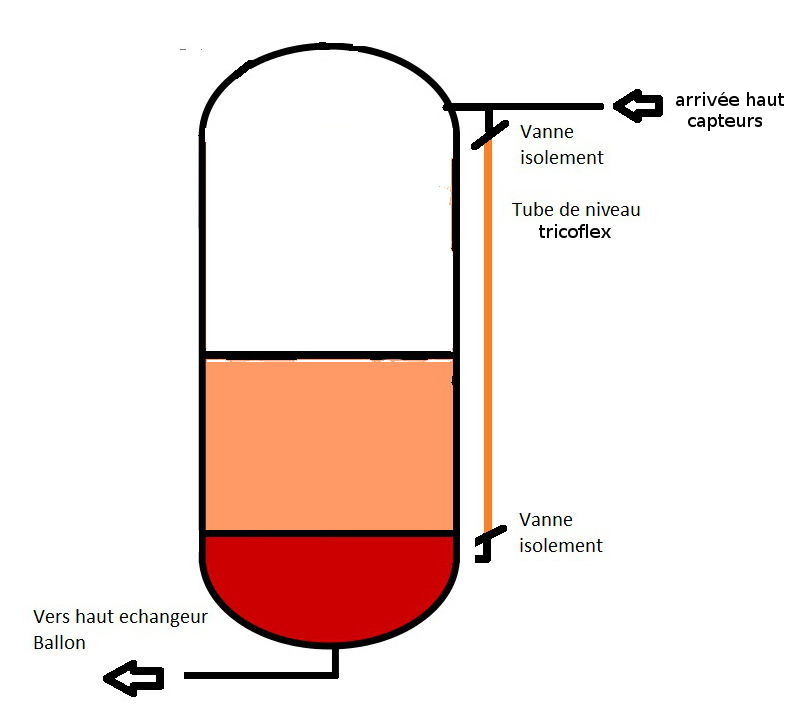

Comme évoqué précédemment, la bonbonne fait 30 litres et j'ai environ 10/12 litres de liquide à récupérer.
Ca devrait donner quelque chose comme ci-dessous.

La soupape est déjà sur le primaire... :-D
Fichiers joints
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2474
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Message par Balajol »

Bon Bin c'est tout Bon :-)
Je ne voie rien à Ajouter :cool:
Cordialement
Bertrand
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici(1er champ)
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

Bonjour àtous,

Je viens de souder à l'arc les raccords acier sur la cuve. C'est une catastrophe, il y a des micro-fuites de partout.

Et plus j'essaie de les boucher, plus il y en a! :-x

Je crois que je suis bon pour jeter la cuve... :twisted:
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2474
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Message par Balajol »

[quote="françois34"]Bonjour àtous,

Je viens de souder à l'arc les raccords acier sur la cuve. C'est une catastrophe, il y a des micro-fuites de partout.

Et plus j'essaie de les boucher, plus il y en a! :-x

Je crois que je suis bon pour jeter la cuve... :twisted:[/quote]

Bonsoir,
Tu as soudé directement sur la cuve ou sur les bobines existantes?
Quelle est l' épaisseur de cette cuve ?
:sad:
B.
Modifié en dernier par Balajol le ven. oct. 17, 2014 17:36 pm, modifié 1 fois.
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici(1er champ)
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

J'ai vissé les raccords sur les raccords femelles métriques existants, juste pour les coincer. Puis j'ai soudé et c'est le désastre.
J'ai arrêté car plus je soude et plus il y a de fuites. Ca parait incroyable vu l'épaisseur de soudure que j'ai mis (j'ai du passer 12 electrodes!).

La cuve fait dans les 2-3 mm...
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2474
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Message par Balajol »

[quote="françois34"]J'ai vissé les raccords sur les raccords femelles métriques existants, juste pour les coincer. Puis j'ai soudé et c'est le désastre.
J'ai arrêté car plus je soude et plus il y a de fuites. Ca parait incroyable vu l'épaisseur de soudure que j'ai mis (j'ai du passer 12 electrodes!).

La cuve fait dans les 2-3 mm...[/quote]

Et tu soudes avec quelle section de baguette et quelle intensité ?
Sinon tu as personne pour te les braser ?
B
Modifié en dernier par Balajol le ven. oct. 17, 2014 20:18 pm, modifié 1 fois.
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici(1er champ)
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

[quote="BALAJOL"][referp=106646;quote="françois34"]J'ai vissé les raccords sur les raccords femelles métriques existants, juste pour les coincer. Puis j'ai soudé et c'est le désastre.
J'ai arrêté car plus je soude et plus il y a de fuites. Ca parait incroyable vu l'épaisseur de soudure que j'ai mis (j'ai du passer 12 electrodes!).

La cuve fait dans les 2-3 mm...[/quote]

Et tu soudes avec quelle section de baguette et quelle intensité ?
Sinon tu as personne pour te les braser ?
B[/quote]

105 A et 3.2 mm.

Je vais bien être obligé de trouver quelqu'un, mais maintenant il me faut tout disquer, refaire des trous, etc...

Je me demande si je ne vais pas attendre de trouver une cuve au pas gaz...
Avec Linux vous avez un noyau. Avec Windows vous avez des pépins...
Haut
Avatar du membre
m_you49
Maitre Solaire
Maitre Solaire
Messages : 3635
Enregistré le : sam. déc. 31, 2005 12:36 pm
Localisation : Beaupréau-en-Mauges - 49

Message par m_you49 »

[quote="françois34"][referp=106647;quote="BALAJOL"][referp=106646;quote="françois34"]J'ai vissé les raccords sur les raccords femelles métriques existants, juste pour les coincer. Puis j'ai soudé et c'est le désastre.
J'ai arrêté car plus je soude et plus il y a de fuites. Ca parait incroyable vu l'épaisseur de soudure que j'ai mis (j'ai du passer 12 electrodes!).

La cuve fait dans les 2-3 mm...[/quote]

Et tu soudes avec quelle section de baguette et quelle intensité ?
Sinon tu as personne pour te les braser ?
B[/quote]

105 A et 3.2 mm.

Je vais bien être obligé de trouver quelqu'un, mais maintenant il me faut tout disquer, refaire des trous, etc...

Je me demande si je ne vais pas attendre de trouver une cuve au pas gaz...[/quote]Baguette 2 - 2,5 maxi 70 Amp. Avec de la 3,2 évident que ça perce.
Bon courage
M.You - 49
Haut
Avatar du membre
françois34
Modérateur
Modérateur
Messages : 1213
Enregistré le : ven. janv. 20, 2006 12:33 pm
Localisation : Herault

Message par françois34 »

[quote="m_you49"]Baguette 2 - 2,5 maxi 70 Amp. Avec de la 3,2 évident que ça perce.
Bon courage[/quote]

Ca perce pas la cuve ou les raccords, mais il y a une multitude de micro-fuites sur la soudure...
