fabrication d'une vanne motorisé pour passage // a serie

[fks031]

Bonjour suite a qq demandes sur la vanne faite maison pour le passage serie paralléle
Pour la motorisation j' utilise un moteur lève vitre de 205 Peugeot largement diffusé.
le courant d' appel n' est pas important car ils sont largement démultiplié en fonctionnement il prend 3A EN 12V .

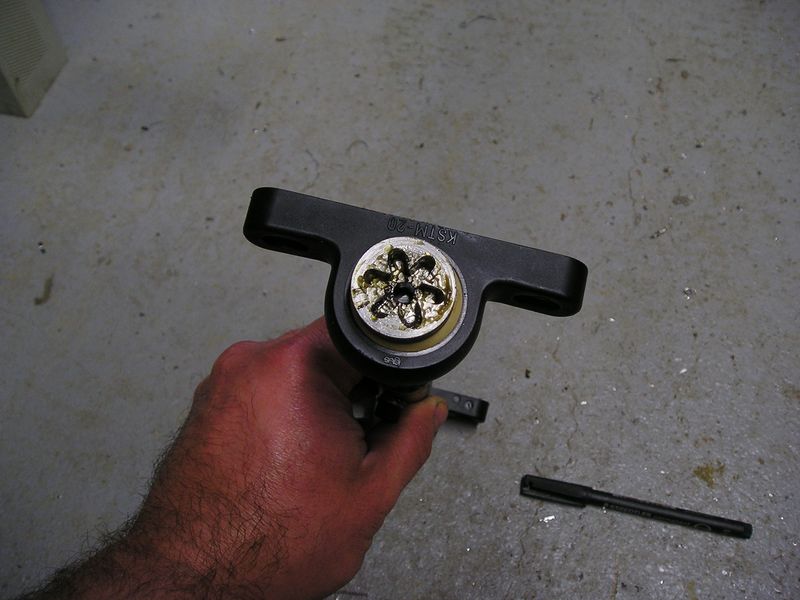

pour l'alim j' utilise une alim découpage type pc les vieux modèle obsolète vont très bien et on arrive a 10 A SUR 12V cela permet de commander 3 vannes en même temps pour l' entraînement j' usine une petite pièces en forme de pignon en négatif en qq sorte ,qui vient coiffer le pignons, elle est maintenu par un palier, en gros ça ressemble a une entre toise avec une étoile a une extrémité,un filetage intérieur a l' autre bout de diamètre 16 dans laquelle vient se viser une tige fileté de 16 qui va servir de vis sans fin.

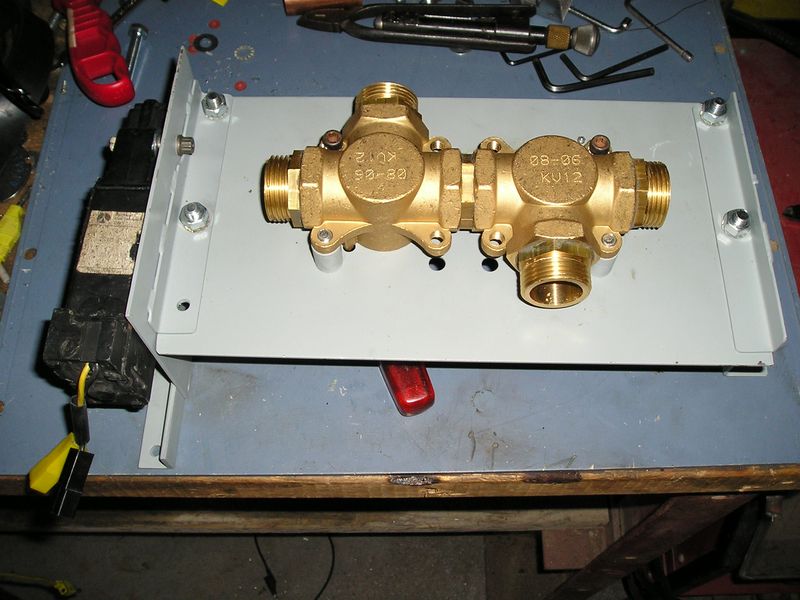

il ne reste plus qu' a fabriquer la navette fileté en 16 elle ce déplace longitudinalement quand la vis tourne un autre petit pallier a l' autre bout pour tenir la visse sans fin et 2 petites plaques fixé sur l'axe des vannes a l' autre extrémité des plaques, une lumière de 20mm environ pour permettre le déplacement quand la navette ce déplace .
voila pour résumer des photos seraient plus parlante dite moi comment les y placer
@plus
franck

[George]

Les photos !! Les photos !! Les photos !!

[fpyfu]

bonjour
je reve ou j'ai vu une pince a freiner sur l'établi!
alain région Picardie

[YvesBr]

Rappel : Il faut être connecté pour voir la photo.

Yves

[fks031]

[quote="fpyfu"]bonjour
je reve ou j'ai vu une pince a freiner sur l'établi!
alain région Picardie[/quote]

bonsoir non tu reve pas il y a bien une pince a freiner sur l'établi .
déformation professionnel oblige .

[olivierd]

Bonsoir

Personnellement, je pensais motoriser des vannes 1/4 de tour en utilisant en effet des lèves-vitres, mais en leur faisant actionner un secteur comme un disque de 20 cm de diamètre. Il y a eu des lèves-vitres qui faisaient celà de cette façon par exemple sur les CX, à l'époque où ils n'étaient pas encore à câble... Vous voyez ce que je veux dire??

l'avavantage est qu'il n'y apas besoin d'usiner.
Je dois pouvoir faire des photos si je remets la main dessus.

Olivier

[fks031]

[quote="olivierd"]Bonsoir

Personnellement, je pensais motoriser des vannes 1/4 de tour en utilisant en effet des lèves-vitres, mais en leur faisant actionner un secteur comme un disque de 20 cm de diamètre. Il y a eu des lèves-vitres qui faisaient celà de cette façon par exemple sur les CX, à l'époque où ils n'étaient pas encore à câble... Vous voyez ce que je veux dire??

l'avavantage est qu'il n'y apas besoin d'usiner.
Je dois pouvoir faire des photos si je remets la main dessus.

Olivier[/quote]
Bonsoir
Le moteur lève vitre de 205 est comme ça pas de câble j'y avait penser a utiliser les secteurs mais il étaient trop encombrant a mon goût de plus j'ai la chance d' avoir un tour et une fraiseuse dans mon sous sol pourquoi m'en priver.
maintenant je pense que cette motorisation peut être mis en oeuvre sans les moyens dont je dispose en conservant l' idée de base de la vis sans fin accoupler le moteur par un autre moyen plus simple une simple douille de 16 ou 17 en 12 pans s' engrène parfaitement sur le pignon moteur, la navette peut être réaliser avec un tube a forte toile et 2 écrous souder ou braser aux extrémités etc tous les délires sont permis
@plus
franck

[BJ36]

bonjour,

j'ai fait une vanne simple avec un tourne vis electrique et une alim de PC 5v

une vise sans fin avec une tige fileté et un écrou pour le mouvement

[olivierd]

OK, j'avais mal vu la photo, en effet, c''est imparable..

olivier

[gegef6fsk]

bonjour a tous ,


en france ,on a pas de pétrole , mais on a des idées!

et bien félicitation ,pour l'avoir mis au point.

ha le veinard il a un tour et une fraiseuse!!!!!!
j'ai un cap de tourneur sur métaux , c'est pour cela que j'ai fait carrière comme spécialiste du billet de banque.....(rien a voir)
mais des fois ça me manque de ne pas avoir un tour!
bref arretons de se lamenter, et le moteur d'essuis glace,1 tour par segonde , avec microcontact de fin de course des deux cotés il suffit d'inverser le + 12 pour repartir dans l'autre sens.et on peu meme démultiplier la sortie du moteur.par pignons.ou pignon de vélo et chaine...etc etc.
sans compter les moteurs pas a pas qui demandent une platine électronique,
il y en a des tres costaud de récup en solderie..pour l'electronique, nous avons sur le forum des spécialistes.

enfin merci pour les photos schémas et explications
a bientôt.
gérard -----f6fsk......ça c'est mon indicatif de radio amateur depuis la région de cahors bye
bon on peu réver.....

[kroutchef]

Beau "bricolage" mais in fine qui sert à quoi ???
Qu'est-ce qui est mis en serie ou // ? et dans quel but ...

[gegef6fsk]

oui en effet ! pour kroutchef,

mais moi je vois ça comme vanne d'arret ou d'ouverture ,pour une ou pour deux , maintenant on peu en faire ce que l'on veux , je pense.

salutations et bonne année dans le 81, j'ai eu jean françois au tél.
l'autre jour pour mon panneau a récupérer.....ç'est fait , par l'intermédiaire de michel de bayonne ,mardi il est allé dans le coin pour son boulot avec un forgon.
bye gérard

[lolo le tournesol]

En serie quand il n'y a pas trop de chaleur ...
En // quand il y en a + en doublant la vitesse de circulation ...
C est peut etre bien ? ? ?
De + je crois que les capteurs ont un mauvais rendement quand ils montent en temperature
Qu en pensez vous ?

[fks031]

[quote="kroutchef"]Beau "bricolage" mais in fine qui sert à quoi ???
Qu'est-ce qui est mis en serie ou // ? et dans quel but ...[/quote]Bonjour a tous
Il est vrai que l'on peut se poser la question a quoi peut elle bien servir?
Pour moi ca me semblé évident car s' était la suite d' un poste dans une autre rubrique bref

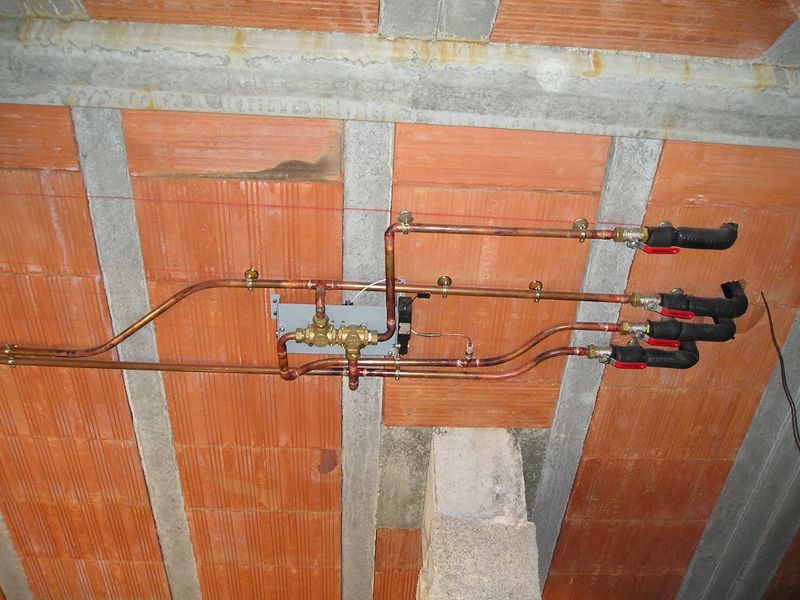

La vanne sert a passer un groupe de 8 panneaux plans haute performance (2 groupe de 4 )de la position série a parallèle dans le but d'avoir une t° plus haute en hiver (serie ) et une plus grande quantité d'eau en été (chauffage ecs et la piscine 80 m3) bien sur elle peut servir a autre chose j' envisage la fabrication d' autres vannes pour compléter et finir mon installation
@plus avec les 19° extérieur ce jour a 13h30 .
franck
