Messagepar ringeval » Ven Mai 09, 2014 9:22 am

bonjour,
la décharge de mes panneaux solaire va dans la piscine via un échangeur; et,
j'aimerais raccorder le circuit de décharge piscine à la pompe piscine en passant par le coffret électrique de la piscine.
d'après ce que j'ai pu apprendre sur le net, il faut rajouter un relais; mais quoi comme relais,
est ce que c'est ce genre de relais?
http://www.mixelec.fr/categorie-659-rel ... l-din.html
et quels branchements effectuer pour le raccorder à mon coffret piscine,
en pièce jointe photo et schéma du tableau

merci

Thierry
Fichiers joints
coffret.pdf
(276.64 Kio) Téléchargé 25 fois
tableau.pdf
(130.6 Kio) Téléchargé 24 fois
Avatar de l’utilisateur
ringeval
Expert Solaire
Expert Solaire

Messages: 648
Enregistré le: Sam Nov 01, 2008 11:34 am
Localisation: saint silvain sous toulx-creuse (23)
Âge: 64

Messagepar papoune47 » Ven Mai 09, 2014 11:54 am

Bonjour,
tu a quelle régulation pour le solaire?
cdt dd
Avatar de l’utilisateur
papoune47
Apprenti Solaire
Apprenti Solaire

Messages: 385
Enregistré le: Dim Aoû 17, 2008 12:06 pm
Localisation: agen 47
Âge: 62

Messagepar vile-coyote » Ven Mai 09, 2014 12:57 pm

bonjour,

en fait ca dépend de ce que tu veux faire,
est ce que tu veux décharger,en fonction la température de ton stockage solaire, ou bien tout le temps..

si c'est tout le temps c'est facile, tu utilise le contact 13-14 de ton relais de piscine pour alimenter le circulateur de décharge.

si par contre tu ne veux le faire que lorsque le stock > x degrés, àlors c'est la régul du solaire qui doit gérer..

défini bien ton projet :-?
Avatar de l’utilisateur
vile-coyote
Expert Solaire
Expert Solaire

Messages: 713
Enregistré le: Mar Nov 06, 2007 12:44 pm
Localisation: bretagne (56)

Messagepar ringeval » Ven Mai 09, 2014 13:34 pm

pour la régulation, c'est une deltasol E
sinon, je veux décharger dans la piscine, après avoir chauffé mon ballon ecs à x temp., et donc dans ma régulation, le relais piscine est en priorité 2

thierry
Avatar de l’utilisateur
ringeval
Expert Solaire
Expert Solaire

Messages: 648
Enregistré le: Sam Nov 01, 2008 11:34 am
Localisation: saint silvain sous toulx-creuse (23)
Âge: 64

Messagepar papoune47 » Ven Mai 09, 2014 15:26 pm

Re,
Une fois la T° du ballon atteinte, tu doit avoir un relais qui s'enclenche, il suffit de mettre en // les 2 fils du contact du relais sur les contacts de ton horloge piscine.
dd
Avatar de l’utilisateur
papoune47
Apprenti Solaire
Apprenti Solaire

Messages: 385
Enregistré le: Dim Aoû 17, 2008 12:06 pm
Localisation: agen 47
Âge: 62

Messagepar ringeval » Ven Mai 09, 2014 15:47 pm

je ne comprends pas trop;
actuellement, la pompe piscine marche avec les plages que je donne à l'horloge; et ces plages ne correspondent pas forcément à la décharge piscine.
et, si je raccorde le relais pour le circulateur décharge à mon horloge, la pompe ne se déclenchera pas forcément avec le circulateur? si?
Avatar de l’utilisateur
ringeval
Expert Solaire
Expert Solaire

Messages: 648
Enregistré le: Sam Nov 01, 2008 11:34 am
Localisation: saint silvain sous toulx-creuse (23)
Âge: 64

Messagepar papoune47 » Ven Mai 09, 2014 16:47 pm

Il faut voir le branchement de la régul.
dd
Avatar de l’utilisateur
papoune47
Apprenti Solaire
Apprenti Solaire

Messages: 385
Enregistré le: Dim Aoû 17, 2008 12:06 pm
Localisation: agen 47
Âge: 62

Messagepar vile-coyote » Dim Mai 11, 2014 13:02 pm

bonjour ringeval,

bon, reprenons, grand luxe le deltasol E ...
j'avais un deltasol bs, et je faisais de la décharge piscine..

je faisais très simple,
comme les heures probable de décharge en piscine se situaient plutôt l'après midi, ( le temps que mon ballon se réchauffe) j'avais mis mon circulateur piscine de 14h à 17h
et comme cela, si cela déchargeait, la pompe tournait déja, et si la température stock, n'était pas assez haute, la pompe tourniat pour filtrer l'eau piscine....

sinon,

tu utilise par exemple le mode 3 variante 1,

puisque tu veux aussi commander la pompe piscine en meme temps que l'électrovanne, tu mets un deuxième relais similaire à celui de ta pompe piscine que tu va alimenter en parallele de ton electrovanne.
et ce relais viendras commander le premier relais en parallele de l'horloge.

petit schéma sur demande :roll:

enfin, si tu n'utilise pas d'électrovanne, mais une pompe, c'est le meme prinicpe..

A++
Avatar de l’utilisateur
vile-coyote
Expert Solaire
Expert Solaire

Messages: 713
Enregistré le: Mar Nov 06, 2007 12:44 pm
Localisation: bretagne (56)

Messagepar lejaune » Dim Mai 11, 2014 14:45 pm

bonjour Ringeval,

Je n'ai pas encore fait mon montage mais je vais faire comme toi, à savoir décharger dans la piscine une fois que ma température de consigne sera atteinte dans mon ballon, ou selon la programmation que je ferais.

Pour ma part, j'ai fait l'acquisition d'une deltasol M d'occas et c'est elle qui pilotera ma pompe piscine.
Pour se faire, je ne brancherais pas la connexion sur l'horloge, mais tout simplement sur le "on" manuel.
J'ai un coffret qui a comme la plupart je pense 3 positions, cad 0, 1 ou horloge.
En me branchant sur les bordes du "1", je me libère du problème de l'horloge et je suis certain que si la température de mon BT atteint le seuil critique programmé, je décharge systématiquement. Dés que j’arrête de décharger, mon horloge reprend le dessus.
Je n'invente rien, j'ai un ami qui a fait exactement le même montage, çà marche nikel.
Petite précision, il utilise un petit relais qui coute dans les 10 euros, je lui demanderais à l'occasion la marque

J'espère avoir été clair dans mes explications....
Bonne journée
Modifié en dernier par lejaune le Dim Mai 11, 2014 14:51 pm, modifié 1 fois.
Avatar de l’utilisateur
lejaune
Stagiaire Solaire
Stagiaire Solaire

Messages: 114
Enregistré le: Lun Sep 16, 2013 10:43 am
Localisation: Dans le comminges (31)

Messagepar ringeval » Dim Mai 11, 2014 18:57 pm

bonjour,
A vile-coyote:

grand luxe le deltasol E ...

ben, pas tant que ça; j'utilise 6 relais pour solaire et bois

je faisais très simple,
comme les heures probable de décharge en piscine se situaient plutôt l'après midi, ( le temps que mon ballon se réchauffe) j'avais mis mon circulateur piscine de 14h à 17h
et comme cela, si cela déchargeait, la pompe tournait déja, et si la température stock, n'était pas assez haute, la pompe tourniat pour filtrer l'eau piscine....

c'est ce que je fais actuellement, mais si on est absent quelques jours donc pas d'utilisation d'eau chaude.....et donc la décharge se fait dès le matin.....et....

tu utilises par exemple le mode 3 variante 1,

c'est sur deltasol BS?
je suis en mode 5 -3 ballons

puisque tu veux aussi commander la pompe piscine en meme temps que l'électrovanne, tu mets un deuxième relais similaire à celui de ta pompe piscine que tu va alimenter en parallele de ton electrovanne.
et ce relais viendras commander le premier relais en parallele de l'horloge.

petit schéma sur demande


oui, je veux bien un schéma, merci

A lejaune
ta proposition me semble très simple à réaliser.
je ne change rien dans les branchements et je rajouterais uniquement un relais raccordé à manuel?
ça donnerait cela? voir tableau 2.jpg?
et ce relais, ce serait un genre comme ça?
http://www.mixelec.fr/article-54554-rel ... ac-dc.html

en tous les cas merci de vos réponses

thierry
Avatar de l’utilisateur
ringeval
Expert Solaire
Expert Solaire

Messages: 648
Enregistré le: Sam Nov 01, 2008 11:34 am
Localisation: saint silvain sous toulx-creuse (23)
Âge: 64

Messagepar papoune47 » Dim Mai 11, 2014 20:36 pm

Bonsoir à tous
N'importe quel relais avec une bobine en 230v~ un relais du style jour/nuit pour un cumulus électrique etc.
cdt dd
Avatar de l’utilisateur
papoune47
Apprenti Solaire
Apprenti Solaire

Messages: 385
Enregistré le: Dim Aoû 17, 2008 12:06 pm
Localisation: agen 47
Âge: 62

Messagepar lejaune » Dim Mai 11, 2014 22:34 pm

bonsoir Ringeval

Je demande à mon ami dés demain le type de relais qu'il a installé pour faire faire démarrer sa pompe via son coffret et je te communique la référence dés que j'ai sa réponse.

Bonne soirée
Avatar de l’utilisateur
lejaune
Stagiaire Solaire
Stagiaire Solaire

Messages: 114
Enregistré le: Lun Sep 16, 2013 10:43 am
Localisation: Dans le comminges (31)

Messagepar ringeval » Lun Mai 12, 2014 15:53 pm

bonjour,
ma régulation solaire se trouve dans la maison à 15mètres du local piscine; mon tableau horloge-pompe- piscine, lui, est dans le garage, à 15 mètres, à l'opposé.
actuellement, le circuit électrique, régulation-circulateur, arrive jusqu'au local technique piscine ou se trouve la pompe piscine.
arrive également à ce local technique, un circuit électrique pour relier la pompe au tableau piscine.Voir schéma

Donc pour rajouté un relais, il me faut ramener un câble du local technique au garage.je me suis escrimé toute la matinée à essayer de passer un câble dans ma gaine de 40 enterrée, et niet, puis à tirer un câble 5 fils en me servant du câble existant re-niet. C'est galère quoi, car je n'ai pas trop envie de me refaire une tranchée de 10-15 mètres pour repasser un circuit

suite à cela, une autre idée m'est venue:
ne serait-il pas possible de raccorder mon circuit régulation-circulateur à la pompe par l'intermédiaire d' un aquastat, avec la sonde placée sur le circuit solaire retour.
Mais, il me faut également raccorder cette pompe au tableau piscine.

Donc, existe-t-il un appareil électrique, qui pourrait gérer ces deux arrivées sur la pompe; du genre un " interrupteur" qui s'ouvre automatiquement lorsque le courant est libérer pour le circulateur, et qui se referme (et donc qui s'ouvre pour l'autre circuit), lorsque le courant ne circule plus sur ce circuit?

merci
Thierry
Fichiers joints
schema3.pdf
(83.72 Kio) Téléchargé 14 fois
Avatar de l’utilisateur
ringeval
Expert Solaire
Expert Solaire

Messages: 648
Enregistré le: Sam Nov 01, 2008 11:34 am
Localisation: saint silvain sous toulx-creuse (23)
Âge: 64

Messagepar lejaune » Lun Mai 12, 2014 17:56 pm

bonjour Ringeval,

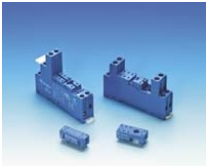

Donc renseignements pris, il s'agit d'un module de marque FINGER, avec son support; le tout fait une dizaine d'euros environ.

Je t'ai mis deux photos, une du support, l'autre du relais lui même.

Ca marche nikel, du moment que tu connectes ton relais sur les bornes de la position "marche forcée" de ton coffret

bonne soirée
Fichiers joints
le relais FINDER
support en question
Avatar de l’utilisateur
lejaune
Stagiaire Solaire
Stagiaire Solaire

Messages: 114
Enregistré le: Lun Sep 16, 2013 10:43 am
Localisation: Dans le comminges (31)

Messagepar Ottiti » Lun Mai 12, 2014 20:14 pm

Salut

C'est pas plutôt "FINDER" les relais :roll:

chez "Conrad" il y a toutes la gamme et tous les supports :cool:

A+
