Re: PV routeur low cost DIY

Messagepar lebritish » Mer Sep 11, 2019 22:13 pm

Bjr

lilsaint a écrit:Salut, je suis toujours en galère, je vous joins quelques photos du montage, si cela peut vous aider à m'aider :oops:


Il nous faudrait des photos coté soudure :cool:

As tu repris les schéma électrique et verifié au multimètre chaque circuit ?

A+

Thierry
Modifié en dernier par lebritish le Mer Sep 11, 2019 22:21 pm, modifié 1 fois.

lebritish
Maitre Solaire
Maitre Solaire

Messages: 2409
Enregistré le: Sam Mai 24, 2008 23:18 pm
Localisation: Saint Ambroix (30)
Âge: 44

Re: PV routeur low cost DIY

Messagepar lebritish » Mer Sep 11, 2019 22:20 pm

Christophe a écrit:Avec l'ancien compteur, je ne mesurais pas l'injection, seulement la non variation du compteur soutirage, et l'absence de flash led ( un certain temps).


Donc cela veut dire que tu n'as jamais réglé le safety margin. Tu étais tjs en légère injection.
Commence par régler ce paramètre avant de toucher au "bucket". Tu fais en sorte d'avoir 10W de consommation en permanence par exemple

Tiens nous au courant :cool:

lebritish
Maitre Solaire
Maitre Solaire

Messages: 2409
Enregistré le: Sam Mai 24, 2008 23:18 pm
Localisation: Saint Ambroix (30)
Âge: 44

Re: PV routeur low cost DIY

Messagepar lilsaint » Ven Sep 13, 2019 21:30 pm

lebritish a écrit:Bjr

lilsaint a écrit:Salut, je suis toujours en galère, je vous joins quelques photos du montage, si cela peut vous aider à m'aider :oops:


Il nous faudrait des photos coté soudure :cool:

As tu repris les schéma électrique et verifié au multimètre chaque circuit ?

A+

Thierry

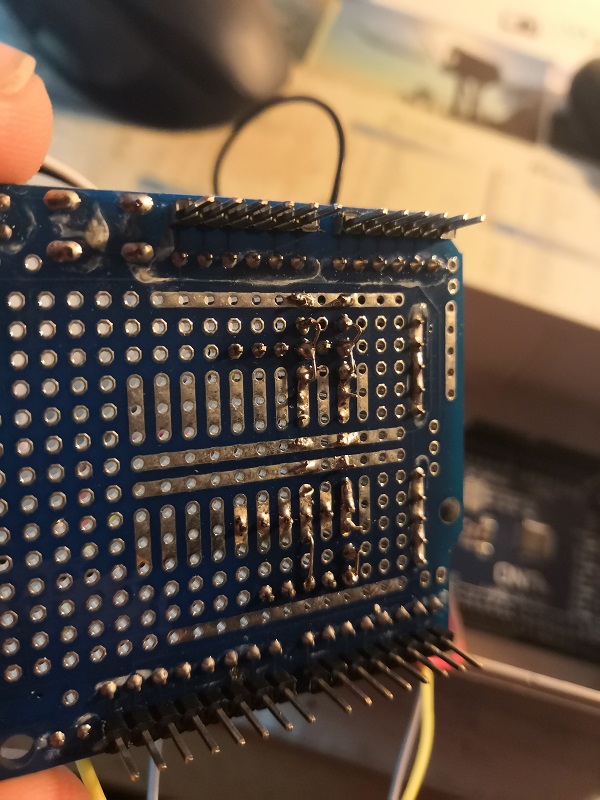

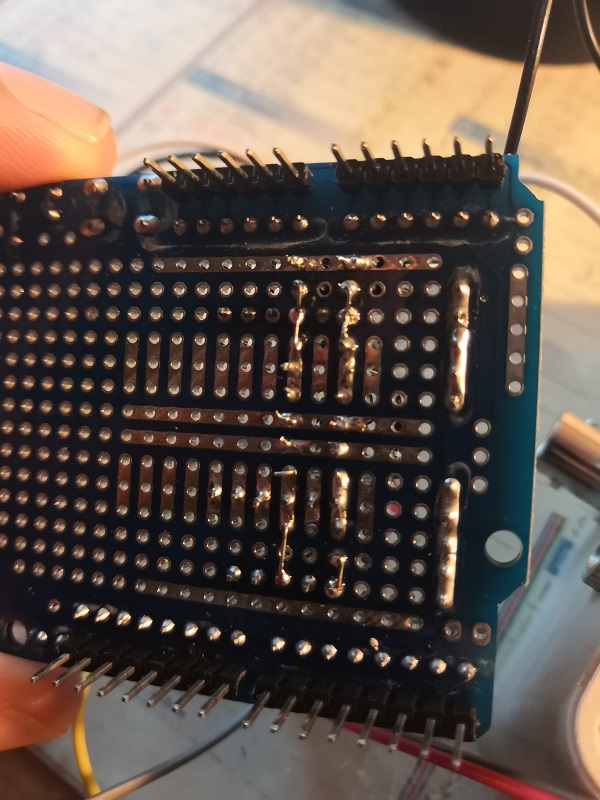

Coté soudure voilà ce que ça donne :



Je veux bien vérifier au multimètre, mais je ne saurai pas quoi ! désolé pour mes questions :
1. mesures alors qu'il est branché ?
2. mesure ohmmetre pour vérifier les valeurs des composants ?
3. Quelles sont les valeurs à observer sur les circuits?
Avatar de l’utilisateur
lilsaint
Newbie
Newbie

Messages: 20
Enregistré le: Lun Aoû 05, 2019 17:26 pm

Re: PV routeur low cost DIY

Messagepar TheDuke » Mar Sep 17, 2019 16:59 pm

Bonjour lebritish,

Tout d'abord félicitations pour cette adaptation du routeur adapté à nos linky et du temps passé à tout expliquer :cool: , j'ai appris énormément de choses !
Je n'ai pas encore de capteurs, mais envisage de le faire (pour de l'autoconso) en installant tout moi-même.
Au dela de la problématique liée au dimensionnement de l'installation, j’essaye de voir si je peux me fabriquer un PV routeur pour ne pas injecter le surplus, et surtout, de comprendre ce que je fais (notamment en vue d'adapter-debugger-faire évoluer si besoin).

Je trouve la solution de l'Association PTIWATT intéressante aussi, matériellement très proche mais dont le code et les fonctionnalités diffèrent (affichage lcd, délestage ondes pleines).
Que penses-tu de la fonction délestage (utile ou pas)? Serait-il possible de l'ajouter dans ta solution?
Bon j'avoue ne pas comprendre encore comment on peut à la fois "asservir" une charge pour coller à "puissance injectée nulle" et à la fois avoir suffisamment d'injection pour déclencher un delestage...
J'ai vu aussi l'utilisation d'une interruption pour gérer le passage à 0, est-ce plus efficace?

Au plaisir de te lire.

A+
TheDuke

TheDuke
Newbie
Newbie

Messages: 4
Enregistré le: Mar Sep 17, 2019 16:09 pm
Localisation: Tarn-et-Garonne

Re: PV routeur low cost DIY

Messagepar Jetblack31 » Dim Sep 22, 2019 20:24 pm

Bonjour,

Je suis tout nouveau inscrit et je découvre ce forum et ce fil de discussion.
Je suis en autoconsommation et j'ai développé également un PVrouteur à base d'arduino en optimisant le programme pour avoir un maximum d'échantillonnage de la tension et du courant et un ajustement de la puissance pilotée toutes les 10 ms par un régulateur PI.
Les résultats sont plutôt bons, j'arrive à router le surplus à une consigne d'importation de 10W, et le linky ne voit aucune exportation de puissance.
Tout est disponible ici : https://github.com/Jetblack31/EcoPV
Je vais faire mon possible pour compléter la documentation. Je me suis beaucoup inspiré de ce que j'ai vu sur le forum photovoltaïque.

Le programme fonctionne entièrement sur interruption, il possède une interface de configuration via la liaison série, et en option il peut communiquer les data par le protocole Mysensors ou bien via une API http.

Jetblack

Jetblack31
Newbie
Newbie

Messages: 2
Enregistré le: Dim Sep 22, 2019 20:16 pm

Re: PV routeur low cost DIY

Messagepar j2c » Lun Sep 23, 2019 10:19 am

Bienvenue parmi nous. Si tu as l'occasion de te présenter ici, ça peut être cool ;)

Je viens de parcourir le projet, et 3 remarques me viennent :
* merci pour le sens du partage
* super projet.. où on sent qu'il y a eut une vraie réflexion derrière (avec utilisation poussée de l'arduino)
* très bien documenté ;)
CESI Auto installé en RP (démonté depuis)
Nouveau projet solaire dans une maison en travaux.
https://j2c.org
Avatar de l’utilisateur
j2c
Etudiant Solaire
Etudiant Solaire

Messages: 231
Enregistré le: Ven Juin 21, 2019 14:24 pm
Localisation: Somme (Amiens Sud)

Re: PV routeur low cost DIY

Messagepar Jetblack31 » Lun Sep 23, 2019 14:12 pm

j2c a écrit:Bienvenue parmi nous. Si tu as l'occasion de te présenter ici, ça peut être cool ;)

Je viens de parcourir le projet, et 3 remarques me viennent :
* merci pour le sens du partage
* super projet.. où on sent qu'il y a eut une vraie réflexion derrière (avec utilisation poussée de l'arduino)
* très bien documenté ;)


Merci beaucoup pour ce retour !
Je ne manquerai pas de me présenter sur le forum.
J'ai également posté sur ce PVRouteur sur le forum photovoltaïque : https://forum-photovoltaique.fr/viewtop ... 10&t=42721

L'idée c'est vraiment de partager, pour pouvoir l'améliorer encore !

Jetblack

Jetblack31
Newbie
Newbie

Messages: 2
Enregistré le: Dim Sep 22, 2019 20:16 pm

Re: PV routeur low cost DIY

Messagepar TheDuke » Lun Sep 23, 2019 14:37 pm

Bonjour Jetblack31,

Félicitations pour ce projet, très bien documenté ce qui est rare.
J'attends un tuto pour la réalisation avec impatience !!

Bien cordialement

TheDuke
Newbie
Newbie

Messages: 4
Enregistré le: Mar Sep 17, 2019 16:09 pm
Localisation: Tarn-et-Garonne

Re: PV routeur low cost DIY

Messagepar Christophe » Jeu Nov 14, 2019 11:52 am

Bonjour,
Depuis nos derniers échanges, j' ai modifié le Safetymargin.

_Première étape en mettant -10. Cela fonctionnait,et le compteur d'injection s'est stabilisé. Mais une nuit j'ai constaté sur mes enregistreurs (1 OWL C160 usb et un OWL intuition PV) on montré une activité du routeur.
Quand la conso était au mini, environ 30w, le routeur déclenchait et consommait 400w environ ( ma charge est la résistance du CE 2000w). Cela cessait avec le démarrage frigo ou congel.
Je n'ai pas pu déterminer si le lnky l'a vu ou non..

_ Seconde étape, j'ai passé Safetymarging à -3. Le phénomène ne s'est pas reproduit et je ne semble pas injecter.

Je constate quand même :
qu'il y a quand même un temps de réaction de plusieurs secondes avant le démarrage du routage. ( je ne suis pas assez compétent pour voir s'il y a cela dans le programme de l'arduino).
que la mesure d'intensité est peu précise et on travaille à faible intensité.
que sur le lnky la flèche d'injection ' clignote ' toutes les 1 à 2 secondes, que la led clignote aussi et que les VA affichés sont souvent à 0, mais pas tout le temps.

J'ai lu qu'il y avait des évolutions du routeur avec des versions jusqu'à 6, mais gogol ne m'a rien montré de concret pour faire évoluer mon routeur.
Est ce sur ce forum ?
D'avance Merci
Christophe

Christophe
Newbie
Newbie

Messages: 6
Enregistré le: Sam Mar 14, 2009 21:16 pm
Localisation: 13
Âge: 61

Re: PV routeur low cost DIY

Messagepar fpyfu » Jeu Nov 14, 2019 17:36 pm

bonjour
oui LeBritich nous a pondu cette version qui était la première version pratiquement clé en main. je veux dire extrêmement facile a réaliser et a configurer.
Et de plus avec une configuration assez sommaire ce routeur fait son boulot et convenablement.
il faut bien garder en mémoire qu'départ tout ce qui n’était pas consommé repartait chez EDF.
Avec ce routeur le taux d'autoconsommation est devenu enfin très très, mais très intéressant.

Mais est arrivé la CACSI remplaçant la CAC donc on a chercher a optimiser son fonctionnement afin d'essayer de ne pas injecter le moindre courant chez EDF.
Sur le forum Photovoltaïque @Tignou a travaillé je pense au alentour de deux ans pour optimiser le code, le comprendre, le traduire et le commenter.
cela nous a permis de mieux comprendre le code. effectivement d'optimisation en optimisation je crois qu'a ce jour tu as raison on doit être autour de la version 6B.

-Apres il te faut savoir que depuis le premier routeur du Britich plusieurs personnes en on développés d'autre modèles avec des approches différentes.
si tu veut les liens pas de soucis.
-Mais a l'heure actuelle une version ayant une approche assez différente (elle se comporte comme un reulateur) a été développé spécialement pour le linky.
deux fils sont dans la catégorie électronique/domotique/routeur du forum photovoltaïque sous le nom de ECOPV l'autre PCB pour ECOPV.
a mon sens a ce jour c'est ce qu'il y a de plus abouti.
Alain
Avatar de l’utilisateur
fpyfu
Maitre Solaire
Maitre Solaire

Messages: 795
Enregistré le: Sam Déc 24, 2005 21:50 pm
Localisation: Valréas 84600

Re: PV routeur low cost DIY

Messagepar lebritish » Jeu Nov 14, 2019 21:25 pm

Bjr,

il faut effectivement allez voir ce qu'a fait Jetblack31. Un grand merci à lui: https://github.com/Jetblack31/EcoPV et https://forum-photovoltaique.fr/viewtop ... 10&t=42721
Son code est applicable sur le hardware dont j'ai fait le tuto (il y a seulement le cable dupont de commande du SSR à déplacer de D9 à D5) :cool:

Perso j'ai plus de temps à y consacré, sorry :oops:

A+

Thierry

lebritish
Maitre Solaire
Maitre Solaire

Messages: 2409
Enregistré le: Sam Mai 24, 2008 23:18 pm
Localisation: Saint Ambroix (30)
Âge: 44

Re: PV routeur low cost DIY

Messagepar brunohe » Ven Nov 15, 2019 12:34 pm

Bonjour,
Je suis vraiment intéressé par ce routeur pour évacuer le surplus de mon installation PV (2,2 kw) vers mon ballon EC, je vais donc tenter de fabriquer d'après le tuto très bien fait, je me pose une petite question : la valeur des condensateurs 10 µF est elle exacte ou peut on mettre par exemple des 100 µF (je dis ça parce que je n'ai pas de 10 alors que j'ai un lot de 100)

brunohe
Newbie
Newbie

Messages: 6
Enregistré le: Jeu Juin 01, 2017 20:42 pm

Re: PV routeur low cost DIY

Messagepar m_you49 » Ven Nov 15, 2019 20:23 pm

lilsaint a écrit:
lebritish a écrit:il faut reprendre le câblage: tu as un prbl sur les 2 voies :???:

1- quelle est la tension en sortie de ton transfo ? tu as bien recalculer R2 ?

2- Quelle puissance fait le fer à repasser?


1. J'ai 11.35V en sortie du transfo donc 0.7 * 11.35 -1 = 6.9Kohm, j'ai mis une 10Kohm car valeur supérieure la plus proche que j'ai.

2. Fer à repasser puissance 2400W.

Salut. Tu peux pas mettre un petit potentiomètre 10 K et le régler à 6.9 ? ou jouer avec des R en // ?
@ + MY
Avatar de l’utilisateur
m_you49
Maitre Solaire
Maitre Solaire

Messages: 3595
Enregistré le: Sam Déc 31, 2005 12:36 pm
Localisation: Beaupréau-en-Mauges - 49
Âge: 73
