Voyants 230 V à LED

[Jean-Matthieu STRICKER]

Bonjour à tous,

Je suis content que cette fiche ait suscité autant de réaction !

Pour décharger le condo de la version en tension, on peut y mettre deux résistance de 470k en série, le tout en parallèle sur le condensateur.
Ceci car une résistance "tient" 250V maxi.

Merci à Bertrand pour avoir trouvé la version en tension toute faite.

Sachez que les condensateurs 250Vac se trouvent à l'entrée 230 V des alim de PC (filtre secteur).
A vos fond de tiroirs !

Cela me fait plaisir d'apporter de "LED" aux non électroniciens, car moi aussi je suis content du coup de pouce que m'ont donné les spécialistes en hydraulique de ce forum !

Jean-Matthieu

[j2c]

Super article ;) ça faisait longtemps que je voulais le faire.. et .. j'ai perdu toute mes compétences d’électronicien en 1ère année d'école d'ingénieur (le prof ayant annoncé : tout ce que vous savez, faut l'oublier.. on va réapprendre l'lectronique.. => mes bases sont partie, et ce qu'on a réappris... n'est finalement jamais vraiment rentré.. c'est con )

Super, aussi bien sur l'idée, que sur la forme :) très bien expliqué (quand on a des notions de bases ;) )

[BJ36]

bonjour,

j'utilise ceci http://www.conrad.fr/ce/fr/product/1819 ... Detail=005

c'est simple et à petit prix (à partir de 2 €)
existe en rouge jaune et vert

a+

[guy delsol]

Mais oui BJ36..!
C'est exactement ce que je suggerais...
Y en a au supermarché...
(Avec Conrad...y a le port...pas donné.)
Mais faut pas insister...il semble que quand on parle de "simple", on traduit par ".....". .!!! Le compliqué, c'est plus sérieux... Ca ne me gène pas...

Bien que partisant de la "deux chevaux", qui était "à la portée de tous", j'admire les Ferraris ...qui passent...

CDLT.
Guy

[j2c]

dans quel supermarché en trouves-tu ?

ça fait des mois que je cherche des voyants répéteurs pour me rappeler qu'il y a une lumière dans la cave (premier étage), ou que mon installation home studio est restée en route (ça tire 300w et ça fait mal au cul à la fin du mois quand on reçoit la facture)

[BJ36]

bonjour guy

[quote="guy delsol"]Mais oui BJ36..!
C'est exactement ce que je suggerais...
Y en a au supermarché...
(Avec Conrad...y a le port...pas donné.)
Mais faut pas insister...il semble que quand on parle de "simple", on traduit par ".....". .!!! Le compliqué, c'est plus sérieux... Ca ne me gène pas...

Bien que partisant de la "deux chevaux", qui était "à la portée de tous", j'admire les Ferraris ...qui passent...

CDLT.
Guy[/quote]

j'ai pas vu de voyant dans un supermarché

[guy delsol]

Ben ça alors..!!! Mème à Ales.....
Y en a à Mr bricolage et à Bricomarché..!!!
Rayon electricité....
J'ai bien plus de problèmes avec les nouvelles ampoules "basse conso" qui éclairent à retardement , et qu'on y voit plus rien au sejour ou salon...!!!
je refais la provision de bougies...là au moins ça marche...!!!!

CDLT.
Guy

[j2c]

bah, au 3 leroy merlin où je vais en RP.. y a pas ce genre de truc au rayon électricité

[Ottiti]

Salut j2c

Faut regarder dans le rayon électricité dans les rechanges pour interrupteur lumineux
Je peux d'assurer qu'il y en a

A+

[papoune47]

Bonsoir,
On peut aussi récupérer les voyant ce trouvant sur les frigo, congélateur, fer à repasser etc..............
dd

[j2c]

[quote="Ottiti"]Salut j2c

Faut regarder dans le rayon électricité dans les rechanges pour interrupteur lumineux
Je peux d'assurer qu'il y en a

A+[/quote]

la prochaine fois que j'y vais, je filme le rayon..

c'est mon rayon préféré quand je vais dans ce genre de magasin.. à Strasbourg j'en trouvais.. mais pas en Région parisienne.

Comme ça tu pourras me dire si je suis passé à coté par hasard

[j2c]

Avant de froisser Jean-Matthieu STRICKER, je tiens quand même à le remercier pour partager cette astuce.

On peut aimer acheter tout fait, car c'est simple, et parfois tout aussi économique que de le faire soi-même. Mais on peut également vouloir le faire soi-même.. juste car on aime faire des choses de ses mains.. et dans ce cas, ce genre de document est vraiment bien venu.

Merci donc Jean-Matthieu STRICKER Continue à nous donner des astuces sur les bricolages électroniques qu'on peut vouloir rajouter un peu partout dans la maison

[m_you49]

Bonjour.
Oui, merci JMS. Perso, j'utilise depuis longtemps des bidouilles faites avec une led en série avec 2 résistances chutrices. Résistances et led de récup = 0 €. La led faisant son propre redressement, y a juste à trouver les bonnes valeurs des résistances pour que la led fonctionne directement sur le secteur avec qq mA sans que les résistances chauffent.

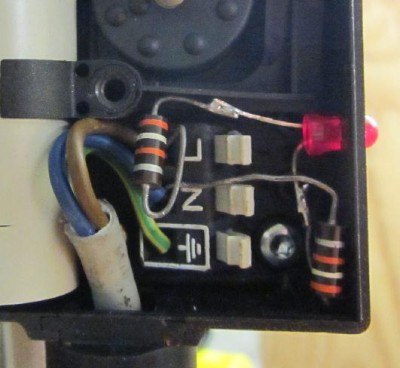

Sur les photos : 2 R de 39 khoms et une led diam 5 mm pour le témoin de fonctionnement d'un circu et pour les témoins d'ouverture et fermeture d'une vanne sur mon système.
C'est peut-être pas très "orthodoxe" comme montage, mais boitier fermé, ça me convient.
Les voyants 230v "néon" des interrupteurs à voyant font aussi l'affaire comme celui décrit par BJ36.
@ +
