Bonsoir,

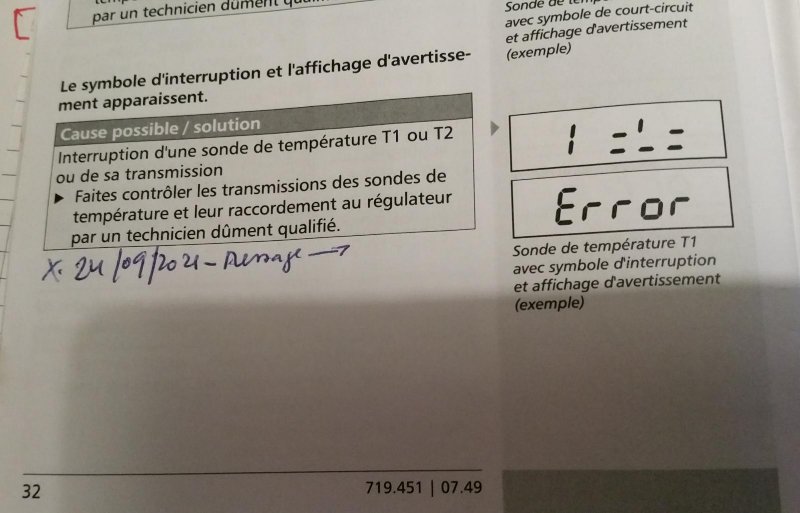

Me revoilà pour un petit pépin sur le régulateur Steca : un message d'erreur avec un symbole d'interruption et ou de transmission d'une sonde de température T1 (panneau solaire) ou T2 (ballon EC)
Dans mon coin, personne ne peut contrôler les transmissions de sondes et leur raccordement au régulateur
J'ai besoin d'un conseil
Les sondes foutues ???
Changer les sondes ???

Bonsoir,

Si ce sont des sondes PT1000, et je pense que c'est ça sur ce régulateur, tu peux facilement contrôler si elles sont bonnes pour le service ou pas.

Tu les débranches au niveau du régulateur, coupes l'alimentation de celui-ci avant, et avec un ohmmètre mesures leur résistance.

À 0°C elles font 1000Ohms, à 20°C 1076Ohms, à 50°C 1190Ohms, à 100°C 1380Ohms...

Si le fil de liaison est coupé tu auras une résistance beaucoup + élevée, si court-circuit beaucoup + faible.

Bonjour Patrick07,
Merci de tes conseils, mais j'ai besoin de plus de précision :
-je débranche T1 ou T2 du régulateur et je le branche sur le ohmmètre et je branche le deuxième cordon du ohmmètre sur le régulateur
-si j'ai entre 1000 et 1380 ohm c'est bon, autrement cordon à changer

ERREUR de ma part :
les sondes T1 et T2 ont deux câbles, 1 rouge et 1 bleu donc, je branche le rouge sur le rouge du ohmmètre et le bleu sur le bleu du ohmmètre
Sur le ohmmètre j'ai plusieurs niveaux de résistance :
200 ohm
2000 ohm
20k, 200k, 2000k ohm ...
je prends lequel ?

bonjour,

de ce que je comprends,il s'agit de savoir si un fil est coupé entre la résistance et les 2 conducteurs qui sont branchés sur la régul. Donc tu n'as pas à poser ton ohmmètre sur quoique ce soit de la régul mais sur chaque fil (2)de ta sonde D'abord T puis T2

yves

Compris Yves, et je prends quel niveau de résistance ?
merci

première mesure:
T1 (capteur solaire) 0
T2 (ballon 60°) 1112
>>>sonde solaire foutue ou court circuit ? (faut aller vérifier sur le toit)

Ou vérifier le câblage.. son câble a peut-être été cisaillé à un endroit. (genre passage entre le grenier et le toit)

ce câble fait partie intégrante du tuyau inox qui alimente capteur et station solaire (environ 15ml)
le tube et le câble sont dans une gaine isolée qui enserre bien les 2 éléments
le tout passe dans le doublage des murs
le haut du câble relié au capteur et en bas il est relié au régulateur

Tu pourras donc débrancher le capteur et le régulateur, et t'assurer qu'il n'y a pas de court-circuit.

C'est bien la sonde T1 qui est en défaut (j'ai suivi les conseils de Solaire-Diffusion en inversant les connexions T1 et T2 sur la régulation)
Maintenant, il faut que je monte sur le toit et vérifier la sonde T1. Elle est composée d'une sonde + une rallonge pour descendre jusqu'au régulateur
Je vous tiens au courant pour la suite
Merci à tous pour votre aide

En fait, tu as simplement inversé les fils T1 et T2 sur la régulation.
Et la régulation te dit que c'est T2 qui est en panne dans ce cas.

Sauf que ce diagnostique ne permet pas d'exclure un problème de câble.

ça te permet juste de savoir que ta sonde T2 est OK, et que le régulateur est hors de cause.

ça serait dommage d'acheter une nouvelle sonde, s'il s'avérait que le câble (ou une connexion) soit foireuse entre ton régulateur et la sonde.

Désoler d'insister, mais un diagnostique doit se faire de manière rigoureuse, si on ne veut pas perdre du temps et de l'argent à remplacer des pièces..

bonjour,

Maintenant, il faut que je monte sur le toit et vérifier la sonde T1. Elle est composée d'une sonde + une rallonge pour descendre jusqu'au régulateur

il n'est pas utile de monter sur le toit SI tu as accès sous le toit à la gaine qui contient le conducteur . Tu coupes le conducteur le plus haut possible,tu fais à nouveau une mesure de résistance sur la sonde . Si c'est à zéro ,c'est la sonde qui est cuite (et là tu iras sur le toit),si tu as un peu plus de 1000 ohms c'est le conducteur qui est coupé quelque part et tu en tires un nouveau

yves

bonjour,
je suis obligé de monter sur le toit, tous les tubes et sonde sont en doublage toiture, mur et cloisons
la sonde est raccordée à une rallonge collée au bitube inox qui descend jusqu'au régulateur, seul moyen de tester rallonge et sonde
je verrais s'il faut changer quelque chose
il y a une fenêtre de toit qui donne à 2m du capteur, faisable donc

avant je vais quand même suivre ton idée, aller voir en plafond sous la toiture si je peux récupérer la gaine qui contient le conducteur
il faut dans ce cas démonter une partie du plafond en lambris

j'avais l'intention de tout vérifier avant de remplacer quoi que ce soit

apap

c'est bien la sonde T1 qui est en cause; un fil est coupé juste au raz de l'embout métallique qui entre dans le doigt de gant du capteur -panneau solaire-
il n'y a pas assez de fil pour les raccorder
il me faudrait un autre embout ou une autre sonde pour se raccorder au 2 fils de l'ancien ? ? ?

bonjour,

il va falloir traiter la cause de la rupture du fil ,frottements? . Ensuite se procurer une sonde pt1000 avec du fil 2 conducteurs,le fil qui sort de la sonde métallique doit résister à la chaleur (environ 200°C). Si le raccord est en intérieur, à mon avis on peut raccorder avec des dominos (ce que j'ai fait chez moi) . A l'extérieur c'est plus rock and roll . Au moins si/quand ça merdouillera tu sauras d’où ça vient

Tant qu'on y est peux tu corriger le titre régulateur et non pas régulateut . C'est pas que je sois bégueule avec l'orthographe,c'est pour les gens qui utiliseront le moteur de recherche pour une recherche similaire

yves
