aide pour branchemnt regul

Message par del »

Bonjour,
un petit nouveau dans le nord en autoconstruction
objectif plancher chauffant + préchauffage ECS
j'ai une régul deltasol BX et lors du branchement je ne comprend pas ou connecter le fil pilote de la vanne trois voix et le fil pilote de la pompe (pompe connecte sur le relais 3 et vannes sur relais 2)
fil de pilotage de la pompe noir et gris sur pw1 et il me reste un bleu ? pour la vannes il me reste un rouge

un grand merci d'avance

Régis

Avatar du membre
m_you49
Maitre Solaire
Maitre Solaire
Messages : 3601
Enregistré le : sam. déc. 31, 2005 12:36 pm
Localisation : Beaupréau-en-Mauges - 49
Contact :

Re: aide pour branchemnt regul

Message par m_you49 »

Salut. Y a une notice ? Compléter le profil avec la localisation, ça peut aider à trouver quelqu'un pas loin. Merci @+

Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2403
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Re: aide pour branchemnt regul

Message par Balajol »

m_you49 a écrit :Salut. Y a une notice ? Compléter le profil avec la localisation, ça peut aider à trouver quelqu'un pas loin. Merci @+
+1
http://forum.apper-solaire.org/viewforum.php?f=39 Presentation

http://forum.apper-solaire.org/viewtopi ... =11&t=8557 Actu Profil

Cdt
Bertrand
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici

del
Newbie
Newbie
Messages : 8
Enregistré le : jeu. sept. 29, 2016 10:12 am
Localisation : 59274 Marquillies

Re: aide pour branchemnt regul

Message par del »

m_you49 a écrit :Salut. Y a une notice ? Compléter le profil avec la localisation, ça peut aider à trouver quelqu'un pas loin. Merci @+
bonjour oui il y a une notice et j'ai même un plan de montage c'est cela le hic
je n'ai pas de position clairement indiquez pour les deux fils de commande

merci

Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2403
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Re: aide pour branchemnt regul

Message par Balajol »

del a écrit :
m_you49 a écrit :Salut. Y a une notice ? Compléter le profil avec la localisation, ça peut aider à trouver quelqu'un pas loin. Merci @+
bonjour oui il y a une notice et j'ai même un plan de montage c'est cela le hic
je n'ai pas de position clairement indiquez pour les deux fils de commande

merci

Bonjour,
Et bien il serait souhaitable de partager ces documents pour aller plus loin et comprendre . :-)

Profil a acualiser également ;-)
Cdt
Bertrand
-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici

del
Newbie
Newbie
Messages : 8
Enregistré le : jeu. sept. 29, 2016 10:12 am
Localisation : 59274 Marquillies

Re: aide pour branchemnt regul

Message par del »

Balajol a écrit :
del a écrit :
m_you49 a écrit :Salut. Y a une notice ? Compléter le profil avec la localisation, ça peut aider à trouver quelqu'un pas loin. Merci @+
bonjour oui il y a une notice et j'ai même un plan de montage c'est cela le hic
je n'ai pas de position clairement indiquez pour les deux fils de commande

merci

Bonjour,
Et bien il serait souhaitable de partager ces documents pour aller plus loin et comprendre . :-)

Profil a acualiser également ;-)
Cdt
Bertrand
Bonjour je ne sais pas intégrer d'images :(

régis

Avatar du membre
Balajol
Modérateur
Modérateur
Messages : 2403
Enregistré le : dim. avr. 03, 2011 23:27 pm
Localisation : Saint-OMER 62

Re: aide pour branchemnt regul

Message par Balajol »

-6 m2 en auto-vidange (Circuit Fermé, eau pure sans glycol), Capteurs sous polycarbonate 16 mm (toiture local)
-9 m2 WEISHAUPT et ballon 1000L circuit pressurisé glycolé ; 2 Solareg Genius II; Domoticz
Compte rendu de mon installation ici

del
Newbie
Newbie
Messages : 8
Enregistré le : jeu. sept. 29, 2016 10:12 am
Localisation : 59274 Marquillies

Re: aide pour branchemnt regul

Message par del »

bonsoir

désolé pas vu le bas de page
donc plusieurs photos montrant les schéma
un grand merci
Cordialement

Régis
Fichiers joints

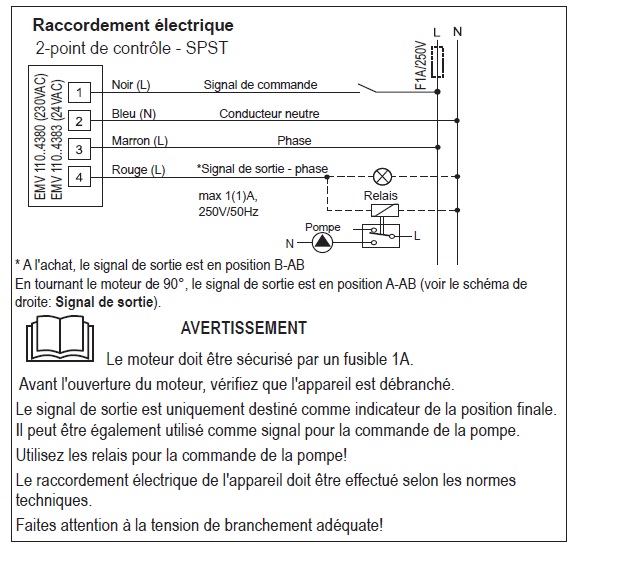

shema vannes.jpg
shema vannes.jpg (122.42 Kio) Vu 845 fois

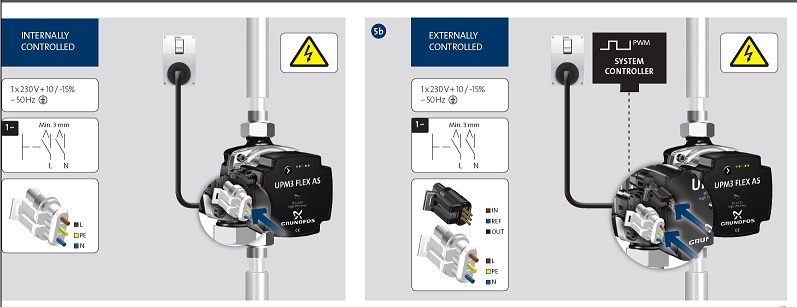

schema regul1.jpg
schema regul1.jpg (57.22 Kio) Vu 845 fois

fotourefair
Maitre Solaire
Maitre Solaire
Messages : 1449
Enregistré le : lun. avr. 13, 2009 7:08 am
Localisation : Saint Gervais (en Vendée - 85)

Re: aide pour branchemnt regul

Message par fotourefair »

Bonjour,

Pour ta pompe, la régul dont tu disposes ne gère pas directement le signal pwm donc il te faut passer par un adaptateur d'interface vbus/pwm ou bien fonctionner en direct avec la régulation interne de la pompe via Phase, neutre et Terre
TU parles de fil noir et gris sur pw1 ???? Je ne vois pas de quoi tu parles ?
Il faut utiliser le connecteur blanc et c'est tout !


Pour ta vanne d'inversion, il n'y a normalement que deux fils à connecter par contre, donne nous la marque et la référence et cela sera plus clair
A+
fotourefair
12 m2 capteurs tubes circulation directe (tubes à l'horizontale) + Ballon tampon 1000L
08/03/2010 : de 26 à 45° en bas de ballon (49° au 1/3 haut ECS)
07/02/2012 : de 23 à 48° en bas (58° au 1/3 haut ECS) pas mal pour un mois de février non ???

del
Newbie
Newbie
Messages : 8
Enregistré le : jeu. sept. 29, 2016 10:12 am
Localisation : 59274 Marquillies

Re: aide pour branchemnt regul

Message par del »

Bonjour,

un grand merci pour votre réponse

je commence par la vanne (vanne 3 vois motorisée solaire diffusion)
branchement : sur le relais 3 (phase, neutre) et terre sur le bornier centre de la régul
me reste 1 fil rouge isolé sur le bout ?
pour la vanne il est possible que cela soit normal phase de test du circuit sans ballon et sans capteur
(donc la vanne n'a peut être pas u besoin de bouger)

Pour la pompe
branchement sur le relais 1 (phase, neutre) et terre sur le bornier centre de la régul
gestion pompe trois fils noir,marron (in,out)
sur pwm1 régul reste un fil bleu
alimentation sur bornier L (phase,neutre) et terre au centre de la régul

Régul sur la doc il indique la gestion pwm de la pompe avec variation de vitesse réglable dans la régul.

Test: je chauffe la sonde haut du capteur la régul me l'indique bien a la bonne valeur la régul me prévient de la mise en marche la pompe s'allume et indique premier voyant PWP only ?? (reste bloqué)

je rappel le projet plancher chauffant+préchauffage ECS (j'ai pris le modèle deux ballon pour les test plomberie)
le plancher a 12 ans et n'a jamais servi .

j'espère ne pas avoir étais trop long
un grand merci d'avance
Bien cordialement

Régis

fotourefair
Maitre Solaire
Maitre Solaire
Messages : 1449
Enregistré le : lun. avr. 13, 2009 7:08 am
Localisation : Saint Gervais (en Vendée - 85)

Re: aide pour branchemnt regul

Message par fotourefair »

Re,

POur la vanne d'inversion, il n'y a qu'un modèle chez solaire diff ?
Sinon peux tu donner la référence précise ?

Pour la pome et la régul, je n'ai pas lu la même chose que toi peux tu me confirmer la référence précise et complète de ta régul car il me semble que j'ai vu 2 réf de deltasol bx ?
A+
Fotourefair
12 m2 capteurs tubes circulation directe (tubes à l'horizontale) + Ballon tampon 1000L
08/03/2010 : de 26 à 45° en bas de ballon (49° au 1/3 haut ECS)
07/02/2012 : de 23 à 48° en bas (58° au 1/3 haut ECS) pas mal pour un mois de février non ???

del
Newbie
Newbie
Messages : 8
Enregistré le : jeu. sept. 29, 2016 10:12 am
Localisation : 59274 Marquillies

Re: aide pour branchemnt regul

Message par del »

Bonsoir,
tout d'abord merci de suivre
la ref pour la vanne juste une ref sur un carton de base EMV 110 Rotodivert-M
je vous joint la doc de la régul qui et compatible avec la mienne
je vous met le lien car doc trop lourde
http://resol.de/Produktdokumente/480058 ... .monfr.pdf

alimentation régul:
alimentation sur borne L de la régul (phase, neutre) et terre sur bornier au centre de la régul

Branchement vanne:
alimentation sur le relais 3 (phase,neutre) et terre sur le bornier au centre de la régul
reste un fil rouge isolé sur le bout ??

Branchement pompe
alimentation sur relais 1 (phase,neutre) et terre au centre de la régul
gestion pompe trois fil noir et marron (in,out) sur pwm 1 de la régul
reste un fil bleu

Rappel du projet: plancher chauffant et préchauffage ECS
Test sans capteur et sans ballon je teste toute la plomberie et le plancher
je chauffe la sonde capteur haut la régul m'indique la montée en température et déclenche le fonctionnement
a la température voulue la pompe s'allume mais reste bloqué sur le premier voyant (pwm only)

J'ai complété ce message ce matin car une partie n'était pas passée

merci d'avance
bien cordialement

Régis

del
Newbie
Newbie
Messages : 8
Enregistré le : jeu. sept. 29, 2016 10:12 am
Localisation : 59274 Marquillies

Re: aide pour branchemnt regul

Message par del »

Bonjour,

J'ai trouvé :-D
petite explication si cela peu servir

la pompe
Alimentation par le L de la régul (courant constant) Phase, neutre.
la terre au centre de la régul
pilotage 3 fils 1marron sur pwm1 de la régul + le bleu en gnd le noir ne sert pas

la vanne
4 fils
Alimentation par le marron sur le L de la régul + neutre.
le rouge sur le relais 1 de la régul (relais de la pompe).
le noir sur le relais 3 de la régul (pilotage vanne)

Voila tout fonctionne plus qu'a rajouter les panneaux et le ballon
Encore un grand merci
Bon soleil a tous

Bien cordialement

Régis
