bonjour,
troisième essai pour vous montrer mon capteur à air.

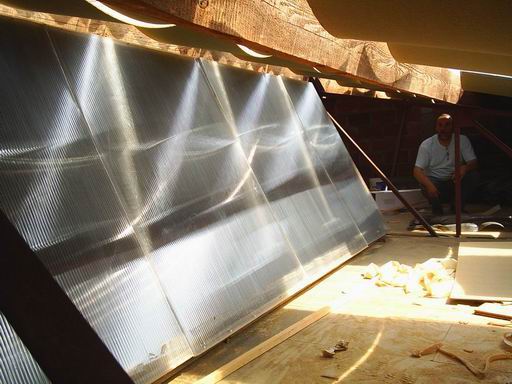

il est dans mon grenier, sous les plaques transparentes qui ont remplacé le fibro (oculté en cette saison)

[jpallaume]

bonjour,
je suis en train de construire mon deuxième panneau à air, et j'ai besoin d'un coup de main pour les branchements électriques ...
mes connaissances des tableaux de karnaugh sont loin ... très loin, et je sèche.
voilà le matériel que j'ai à brancher.

- deux thermostats à bulbes. l'un commande la mise en route des vmc en petite vitesse. le deuxième commande le passage à la grande vitesse. les panneaux ayant la même exposition, je compte gérer les T° avec la même consigne; c'est plus simple.

- deux thermostats d'ambiance (un dans chaque zone de la maison)

- deux vmc pour l'aspiration de l'air en sortie de capteurs et l'insufflage dans la maison (deux circuits séparés).

- une vmc en grande vitesse pour écaccuer l'air chaud des panneaux quand la T° des deux thermostats d'ambiance est atteinte (dans les deux zones)

quelques clapets anti-retour pour gérer tout ça. l'idée est de ne pas envoyer l'air chaud dehors tant que l'une des deux zones n'est pas à T°.

il faut qq relais, mais je sèche sur les branchements !!!

merci de votre aide.
à+
jp.allaume@wanadoo.fr

[jeantout]

Salut,
Si tu essayais de faire un organigrame, ce serait plus facile pour t'aider. A+ G R

[bernard42]

Salut Jean Paul,

Comme dit Jeantout, un petit crobar n'aurait pas été de refus pour éviter les confusions.
Je te propose un élément de réponse, si j'ai bien compris l'énoncé...
à la condition que tu disposes de contact à fermeture (se fermant lorsque la temp est atteinte) sur tes thermostats.

A+bernard42

[jpallaume]

bonjour,
merci pour les renseignements.
voici donc mon plan de montage.
concernant la circulation d'air, les clapets anti-retour permettent aux deux vmc soufflant dans la maison, de pouvoir aspirer dans les deux panneaux pour qu'ils soient toujouts ventilés. et quand ces deux vmc sont à l'arrêt (T° atteinte dans les deux zones), c'est celle qui envoi l'air dehors qui ventile les deux panneaux, sans aspirer dans les zones chauffé.
merci de votre aide.
jp.allaume@wanadoo.fr

[jpallaume]

petite précision,

lorque la T° est atteinte dans une des zones, cette vmc s'arrête, mais celle de l'autre zone continu en bénéficiant de la chaleur du deuxième panneau pour ne pas perdre de chaleur; et inversement biensûr (ça complique un peu les choses et les clapets anti-retour sont placés pour ça ...)
c'est lorsque les deux zones sont à T° que l'extracteur se met en marche pour ventiler les panneaux.
merci et à+

JPA

[bernard42]

Salut Jean-Paul,

Voila qui doit correspondre à ta configuration, si je n'ai pas fait une grosse boulette...
L'extraction en grande vitesse n'est commandée que lorsque les panneaux sont à la consigne supérieure. Cela impose 5 contacts à KA3...
Si tu ne disposes pas du matériel (achat à faire), un outil du type Logo ou Millénium pourrait être une alternative intéressante, en ne fermant pas la porte à des modifs ou compléments ultérieurs, y compris dans des domaines différents (domotique, chauffage, sécurité, contrôle etc...)
Le surcoût n'est peut être pas si important que cela, en ouvrant d'autres possibilités.

A+Bernard

[bernard42]

Re,

Un petit doute concernant le fonctionnement de l'extraction.
Hypothèse: Températures atteintes dans les volumes 1 et 2, panneaux en consigne haute.
L'extraction se met en route, refroidit le panneau porteur des thermostats à bulbe, la température baisse, l'extraction s'arrête...etc, etc.
Pas d'hystérésis géré électriquement, donc dépend de celui du thermostat.
S'il n'en est pas pourvu, il faut complémenter le schéma pour un fonctionnement entre consigne haute et basse des thermostats à bulbe.
On s'approche de l'usine à gaz (heu! plutôt à air )

A+bernard

[photon]

L'air qui entre dans les capteurs est il de l'air de l'intérieur ou de l'air extérieur?

[jpallaume]

bonjour,

et merci pour ces schémas. ça m'aide bien.
pour ce qui est de l'air entrant, c'est de l'air intérieur. celà permet d'avoir une ventilation de la pièce en été, en même temps que celle des capteurs.
merci et à bientôt dès que ça marche.
