Messagepar tigrou » Lun Juin 16, 2014 10:26 am

bonjour hier dimanche 15/06/2014 j'ai terminé mon capteur solaire a air, qui me chauffera ma buanderie et mon garage l'hiver.
voici quelques photos avant un CR en septembre.
recup batterie 12v4A cadmium.
recup vitre panneau 2m sur 1m d'un ancien capteur glycol.
recup plaque alu d'un ancien capteur glycol, peint en noir mat avec bombe special poele a bois 950°, puis fixer dans le caisson en pensant au zigzag derriere la plaque pour meilleur echange de chaleur, beaucoup de recup, et un peu d'achat de bois pour le coffre et un rouleau d'alu autocollant de 50metres pour le reflechissant de derriere la plaque..
recup isolant styrodur de 4cm pour le fond.
recup isolant styrodur 3cm pour les cotés.
recup ventilateur d'ordi 12v.
recup panneau chargeur solaire de batterie de voiture qui donne 12v 0,250mah.
thermosonde de frigo.
ca chaud deja pas mal, on verra les performances a partir de septembre, quand le soleil sera un peu plus bas et plus en face.
exposition plein Sud -5°est.
encore quelque petites choses a faire, comme le cablage au propre du 12v-batterie-ventilo
a tres bientot.

tigrou
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Modifié en dernier par tigrou le Lun Sep 01, 2014 11:18 am, modifié 1 fois.
"La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi." Albert Einstein
"le mieux est de trouver le bon compromis entre les deux" tigrou moi-meme
Avatar de l’utilisateur
tigrou
Technicien Solaire
Technicien Solaire

Messages: 424
Enregistré le: Mar Jan 03, 2006 9:43 am
Localisation: basse-rentgen/lorraine/57/France, ex luxembourg, ex auvergne
Âge: 58

Messagepar ISABEL » Lun Juin 16, 2014 11:57 am

très bien dis donc ! Tu es le roi de la récup , même le soleil y passe !!! Vivement un bilan après un test grandeur nature ! Cordialement Guy
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar de l’utilisateur
ISABEL
Etudiant Solaire
Etudiant Solaire

Messages: 254
Enregistré le: Sam Jan 30, 2010 14:02 pm
Localisation: VILLEDIEU la Blouère 49450

Messagepar tigrou » Lun Juin 16, 2014 13:13 pm

merci Guy, je ne fais que suivre tes pas.

:-D

tigrou
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
"La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi." Albert Einstein
"le mieux est de trouver le bon compromis entre les deux" tigrou moi-meme
Avatar de l’utilisateur
tigrou
Technicien Solaire
Technicien Solaire

Messages: 424
Enregistré le: Mar Jan 03, 2006 9:43 am
Localisation: basse-rentgen/lorraine/57/France, ex luxembourg, ex auvergne
Âge: 58

Messagepar tigrou » Lun Sep 01, 2014 11:35 am

suivi de mon capteur air by moi.

maintenant que le soleil est un peu plus bas sur l'horizon donc mieux pour mon orientation de capteur air qui est a 90° contre le mur et orienté Sud moins 5° Est.

premier test, temperature de sortie a plus de 70°

j'ai donc regler la sonde a 60°
temperature de sortie max 63.5°

ON 60° qui monte 63,5° avec le ventilo en route,
ce stabillise vers 58°/60° et descend doucement jusqu'a OFF 52°

mon petit capteur de 12v 5w ne suffit pas pour charger la batterie de 12V4AH, donc achat sur EBAY d'un de 12V 10w pour moins d'1euro le watt tous compris et la c'est le pied.

mise en boite du thermo-sonde avec juste les fils qui sorte d'un coté et la sonde d'un autre, donc montage au propre.

bientot un petit compte rendu avec plus de photos.

merci a Guy pour son petit mail avec nouveauté de ses capteurs, et cette hiver je vais voir pour monter les petits verrins sur la sortie air chaud, pour encore plus optimiser la bete.

tigrou
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Modifié en dernier par tigrou le Lun Sep 01, 2014 11:35 am, modifié 1 fois.
"La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi." Albert Einstein
"le mieux est de trouver le bon compromis entre les deux" tigrou moi-meme
Avatar de l’utilisateur
tigrou
Technicien Solaire
Technicien Solaire

Messages: 424
Enregistré le: Mar Jan 03, 2006 9:43 am
Localisation: basse-rentgen/lorraine/57/France, ex luxembourg, ex auvergne
Âge: 58

Messagepar ISABEL » Lun Sep 01, 2014 13:02 pm

bonjour et bravo ! Le solaire à air c'est simple et ça marche ! La trappe à vérins te fera même oublier ton capteur qui va se débrouiller tout seul ! Cordialement Guy
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar de l’utilisateur
ISABEL
Etudiant Solaire
Etudiant Solaire

Messages: 254
Enregistré le: Sam Jan 30, 2010 14:02 pm
Localisation: VILLEDIEU la Blouère 49450

Messagepar Goutailler » Mar Sep 02, 2014 14:06 pm

bonjour
un appairien de plus , oui je sais une jeux de mollet pour gens bete à cerf volant :roll: :roll: :roll:
Comme le dit Isabel simple et efficace :cool:
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar de l’utilisateur
Goutailler
Stagiaire Solaire
Stagiaire Solaire

Messages: 100
Enregistré le: Mar Sep 15, 2009 15:35 pm
Localisation: Sorgues vaucluse

Messagepar pioux » Mer Sep 03, 2014 14:18 pm

Super ton truc. Bravo.

Je réfléchie a m'en faire un quand j'aurais une paire de bras en plus et que notre gouvernement aura porté le nombre d'heure d'une journée a 48 !!!!

Sinon question a 100 balles, la batterie ; est ce bien nécessaire ???? Ce superbe montage n'a t'il pas tendance a fonctionner quand le soleil est là ??
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

pioux
Stagiaire Solaire
Stagiaire Solaire

Messages: 80
Enregistré le: Sam Avr 10, 2010 9:19 am
Localisation: Le mans

Messagepar tigrou » Mer Sep 03, 2014 15:47 pm

salut, pour le moment la batterie est necessaire pour avoir un bon Flux d'air et pousser le voler de sortie et quand ca ce met en marche ca pulse bien.

cet hiver je vais etudier la question pour mettre un verin (comme GUY) pour ouvrir le volet juste avec la chaleur, et LA la batterie ne sera plus necessaire, je brancherai en direct le ventilo sur le capteur et le fonctionnement ce fera tout en douceur.

un mot que j'aime bien: optimisation.

la batterie me servira peut etre pour un autre bricolage,
j'en ai fait deux en 12v4Ah.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Modifié en dernier par tigrou le Mer Sep 03, 2014 15:48 pm, modifié 2 fois.
"La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi." Albert Einstein
"le mieux est de trouver le bon compromis entre les deux" tigrou moi-meme
Avatar de l’utilisateur
tigrou
Technicien Solaire
Technicien Solaire

Messages: 424
Enregistré le: Mar Jan 03, 2006 9:43 am
Localisation: basse-rentgen/lorraine/57/France, ex luxembourg, ex auvergne
Âge: 58

Messagepar Ottiti » Mer Sep 03, 2014 20:43 pm

Bonsoir

Dis le fauve tu as oublié un détail :roll:

Le soleil tu le trouve ou chez nous en hiver ???

et en plus l'hiver Catenom tourne , dur dur

:jesors:
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
DrainBloc PAW + 13M2 + KER2 de 800 litres à production d'ECS Instantanée + KER1 & Poêle Bouilleur Prity + Poêle Hanook Supra + WKS 1kw + 2 x 200wc
Avatar de l’utilisateur
Ottiti
Maitre Solaire
Maitre Solaire

Messages: 3005
Enregistré le: Sam Oct 23, 2010 21:57 pm
Localisation: 57420 FEY
Âge: 54

Messagepar ice 54 » Jeu Sep 04, 2014 9:35 am

PFFFFF M'en parle pas .
Hier il presque froid !!!!
Enfin bientôt l'hiver , la st Nicolas , noël , le jour de l'an ................ .
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
300 L ECS appoint gaz /800 L appoint chauffage entrée chaudière à condensation, 6 capteurs Tinox Marvels 2510 automate Trend.
23 m2 de panneaux photovoltaique Solarworld + onduleur 3 kw/h onduleur power one.
.
Avatar de l’utilisateur
ice 54
Maitre Solaire
Maitre Solaire

Messages: 1857
Enregistré le: Ven Avr 11, 2008 10:59 am
Localisation: dombasle 54

Messagepar tigrou » Mer Nov 26, 2014 11:58 am

Salut a tous, petite evolution de mon capteur a air.

Reglage de la sonde du ventilateur a 40°.

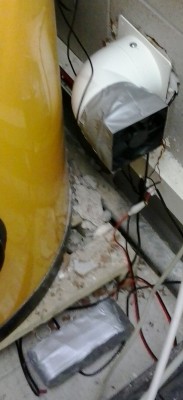

fabrication d'un filtre pour eviter les bestioles de venir dans le capteur.
j'ai pris un ancien collant de madame que j'ai mis juste dans le tube d'entrée d'air en bas, juste derriere le ventilateur, desolé pas de photo pour le moment.

l'idée je l'avais deja eu quand j'etais jeune et que je faisai du modele reduit, le collant ou bas servait de filtre a air sur les moteurs thermique en modele reduit.

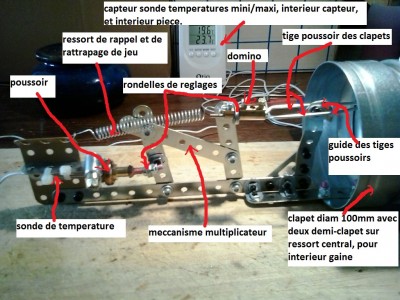

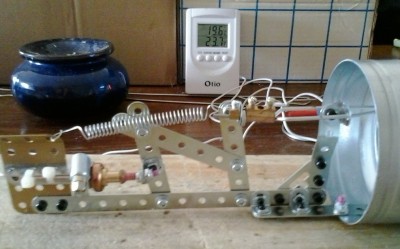

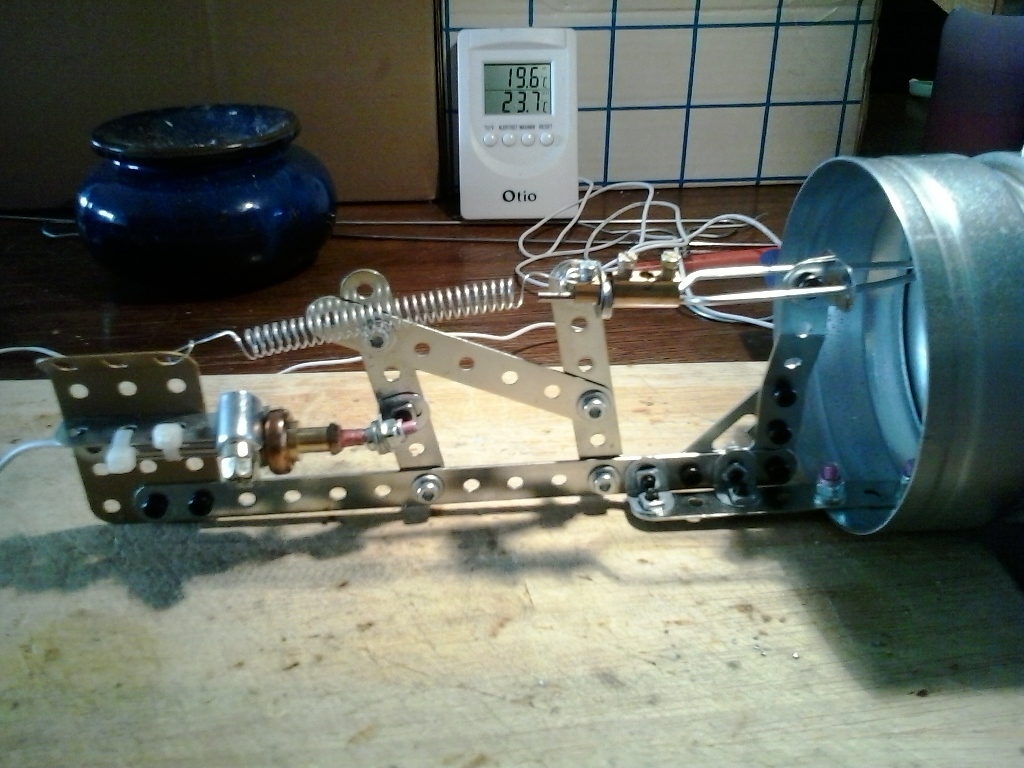

Fabrication du clapet tout automatique suivant l'idée de Guy.
Comme on peux le voir sur la photo,
le petit verrin pousse est la course est multiplié par le systeme pour ouvrir les deux demi-clapets metallique sur ressort du clapet.
Plage de fonctionnement, ca commence a ouvrir a 25° course maxi a 50°.
Course de 5mm au verrin, course maxi au clapet 1,5cm.
Le ressort au dessus du verrin est pour aider a la retraite du verrin,
et pour rattraper le jeu du systeme meccano.

Presque uniquement de la recup.
1 verrin recuperé dans une vielle vanne thermostatique de radiateur.
Mecanisme: meccano de mon fils.
Ressort et collier dans mon bordel de garage.
Dominaux electrique aussi bordel du garage.
Les tiges poussoir du clapet en vieux cintre en metal couper et former a la pince.
Achat du clapet pour gaine de 100mm pour 8euros.
Toutes les vis sont viabilisées avec du vernis a ongles.

La sonde de temperature est fixé directement au cul du verrin par deux petit colliers rilsan.


Voila pour les idées.

Et bientot un CR avec pleins de photos.

Bonne journée a tous et toutes.

Ps: maintenant que je l'ai installé dans la gaine, il faudrait juste du soleil,
et en ce mois de novembre il ce fait tres rare.

tigrou
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Modifié en dernier par tigrou le Mer Nov 26, 2014 12:31 pm, modifié 3 fois.
"La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi." Albert Einstein
"le mieux est de trouver le bon compromis entre les deux" tigrou moi-meme
Avatar de l’utilisateur
tigrou
Technicien Solaire
Technicien Solaire

Messages: 424
Enregistré le: Mar Jan 03, 2006 9:43 am
Localisation: basse-rentgen/lorraine/57/France, ex luxembourg, ex auvergne
Âge: 58

Messagepar AD 44 » Mer Nov 26, 2014 12:50 pm

Salut tigrou,

Guy fait des émules :cool:

belle réalisation d'horloger tout en finesse et précision. :allah:

Bravo!

---------------------------------------------------------------

Petit HS :

[quote="tigrou"]l'idée je l'avais deja eu quand j'etais jeune et que je faisai du modele reduit, le collant ou bas servait de filtre a air sur les moteurs thermique en modele reduit.
[/quote]

Je faisais ça moi aussi sur mon 51, ça marchait du tonnerre, le moulin respirait à donf.

Sauf que bricolo comme je suis , le collant maintenu avec un morceau de je sais plus quoi , il m'est arrivé une fois où le bas fut aspiré d'un coup par le carbu de 17 , et tout à coup la mob à fait beeeuuuuuh et plus rien :cry: !

Et v'lan à 16ans sur le bord de la route à 10 bornes de la maison , le soir, sans lumière et sans une clé, ni pince, à essayer de retirer ce satané bout de collant engouffré.

Mais ça c'était le résultat d'un piètre bricolage du gars Armel.

Fin du HS :-D
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Modifié en dernier par AD 44 le Mer Nov 26, 2014 12:51 pm, modifié 1 fois.
Avatar de l’utilisateur
AD 44
Maitre Solaire
Maitre Solaire

Messages: 1289
Enregistré le: Mer Jan 11, 2012 12:39 pm
Localisation: Divatte sur Loire
Âge: 44

Messagepar ramses » Mer Nov 26, 2014 14:10 pm

bonjour a tous,

voila un pauvre gamin de plus a qui on vient de confisquer le meccano ... je m'insurge devant un tel cas de maltraitance :lol:

Bien a vous tous
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar de l’utilisateur
ramses
Administrateur
Administrateur

Messages: 2212
Enregistré le: Mer Jan 23, 2008 21:49 pm
Localisation: Belgique Prov Namur

Messagepar tigrou » Mer Nov 26, 2014 14:47 pm

salut,

pour AD44, et tu faisais comme moi aussi avec le solex? tu l'alimentais avec le carburant pour modele reduit, une peche et une vitesse d'enfer. :lol:

pour la momie, mon fils a bientot 21ans, et cela fait bien longtemps qu'il n'a pas ouvert la boite de meccano, il faut bien que cela serve a quelqu'un. :lol:

sans parler des cintres en acier doux, ou j'ai viré la chemise de mon fils aussi. :lol:

et du collant laissé par une amie chez moi, comme le vernis a ongles, j'espere qu'elle ne va pas me les reclamer dans 6mois. :lol:



salutations solaire a vous tous. :roll:

tigrou
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Modifié en dernier par tigrou le Mer Nov 26, 2014 15:01 pm, modifié 4 fois.
"La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi." Albert Einstein
"le mieux est de trouver le bon compromis entre les deux" tigrou moi-meme
Avatar de l’utilisateur
tigrou
Technicien Solaire
Technicien Solaire

Messages: 424
Enregistré le: Mar Jan 03, 2006 9:43 am
Localisation: basse-rentgen/lorraine/57/France, ex luxembourg, ex auvergne
Âge: 58

Messagepar ISABEL » Mer Nov 26, 2014 22:15 pm

Bonsoir , voilà une application qui me parle ! Faut dire qu'au départ , j'avais lorgné du côté des ouvertures automatiques de serres ! Enormes , et pas facile à insérer dans le conduit d'air chaud ! Le soleil pour seule source d'énergie , le TOP quoi ! Cordialement , en attendant le CR détaillé . Guy
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Avatar de l’utilisateur
ISABEL
Etudiant Solaire
Etudiant Solaire

Messages: 254
Enregistré le: Sam Jan 30, 2010 14:02 pm
Localisation: VILLEDIEU la Blouère 49450
