CESI 300L avec 2 GM tinox à 60 degrés

patrick07 · Message par **patrick07** » lun. janv. 07, 2013 12:47 pm

Comme Eric, je mettrais le départ mur chauffant au milieu du ballon sinon tu vas trop refroidir le haut et tu n'auras plus d'eau chaude dans ton bain-marie.

D'un point de vue purement financier, le surcout du ballon ECS intégré n'est-il pas trop important par rapport à la faible surface chauffée ?

AD 44 · Message par **AD 44** » lun. janv. 07, 2013 13:06 pm

[quote="patrick07"]D'un point de vue purement financier, le surcout du ballon ECS intégré n'est-il pas trop important par rapport à la faible surface chauffée ?[/quote]

ben j'ai pas encore etudié le prix d'un tel ballon.

Dans un premier temps j'étais parti sur un double échangeur (le serpentin du haut pour le petit mur). Le surcout d'un deuxième serpentin n'était pas énorme.

Mais tu l'as justement remarqué , brancher le petit mur sur un serpentin haut n'est peut etre pas tres efficace. raison pour laquelle j'ai modifié le schéma en placant l'ECS au bain marie.

Maintenant un ballon simple échangeur avec ecs au bain marie sera peut etre tres cher en effet, faut que je regarde ça.

Message par **monteric** » lun. janv. 07, 2013 14:36 pm

Ok pour la vanne et circulateur, si d'autres l'on fait et que c'est efficace

A+

Eric

AD 44 · Message par **AD 44** » lun. mai 06, 2013 13:24 pm

bonjour toutes et tous,

voila, je vais me lancer! enfin!!!

après torturage de cerveau et réflexions , je vais, j'espère au plus simple et en revenir à mon idée de départ (exit le petit mur chauffant).

C'est à dire un cesi de 300l en amont du cumulus existant, avec 2GM tinox à 60° en facade.

Quelques petites questions d'ordre mécanique. Quelqu'un peut il me donner précisément les dimensions hors tout (notamment longueur), du support mural pour deux panneaux GM posés en vertical.

J'ai bien trouvé la dimension unitaire des panneaux, mais je n'arrive pas à savoir la dimension du support double???

La place m'étant comptée , là où je veux les placer, je cherche cette info capitale pour moi.

J'essai d'appeler SD mais je n'arrive pas à les avoir en direct (congés peut etre).

merci à vous.

Jean-Matthieu STRICKER · lun. mai 06, 2013 18:45 pm

Bonjour AD44

j'ai 3 GM Tinox bien casé sur le toit !
Compter 1m20 par capteur et 15cm entre les deux.

Salutations d'Alsace !

Jmat

AD 44 · Message par **AD 44** » lun. mai 06, 2013 18:57 pm

merci beaucoup Jean-Matthieu,

Entre temps j ai réussi à avoir SD au téléphone ( super sympa au demeurant).

Et c'est à peu près ce qu'il m'a dit, compter la dimension des capteurs plus 10cm entre chaque. Ca corrobore donc ton info.

Bref ça passe pas pour moi, faut que trouve une autre soluce!

Je vais rechanger mon fusil solaire d'épaule!

Au passage , selon vous, peut on mettre des PM de chez solaire diffusion en horizontal (mode paysage), dans le cas d une instal en circulation forcée? je crois que oui , mais je n en suis pas certain!!!

AD 44 · Message par **AD 44** » mar. mai 07, 2013 10:08 am

[quote="AD 44"]
Au passage , selon vous, peut on mettre des PM de chez solaire diffusion en horizontal (mode paysage), dans le cas d une instal en circulation forcée? je crois que oui , mais je n en suis pas certain!!![/quote]

désolé pour cette question dont la réponse se trouvait ici, suffisait de chercher un peu et de lire le site!

j'ai donc ma réponse :

- capteurs hauts: à placer verticalement en position normale
dispo en peints ou revetement sélectif tinox
GM TINOX 2510 (1988 x 1218 x 90 mm)
MM TINOX 2108 (1988 x 1041 x 90 mm)
PM TINOX 1808 (1927 x 927 x 90 mm)

note concernant l'implantation des capteurs: ceux notés verticaux sont destinés à être posés verticalement en cas de fonctionnement en thermo-siphon, ceux notés horizontaux sont ceux destinés à être posés horizontalement en cas de fonctionnement en thermo-siphon. En circulation forcée, les panneaux peuvent être implantés ds n'importe quelle position.

AD 44 · Message par **AD 44** » dim. août 04, 2013 17:43 pm

bonjour,

Alors voilà, ça y est le choix est fait, et la commande est lancée (devis et chèque parti par la poste hier).

Finalement ce sera 300l double serpentin ,en circulation forcée et 2 GM tinox au sol à 60°.

Pour le moment je n'ai fait que préparer le terrain qui accueillera la structure sol.

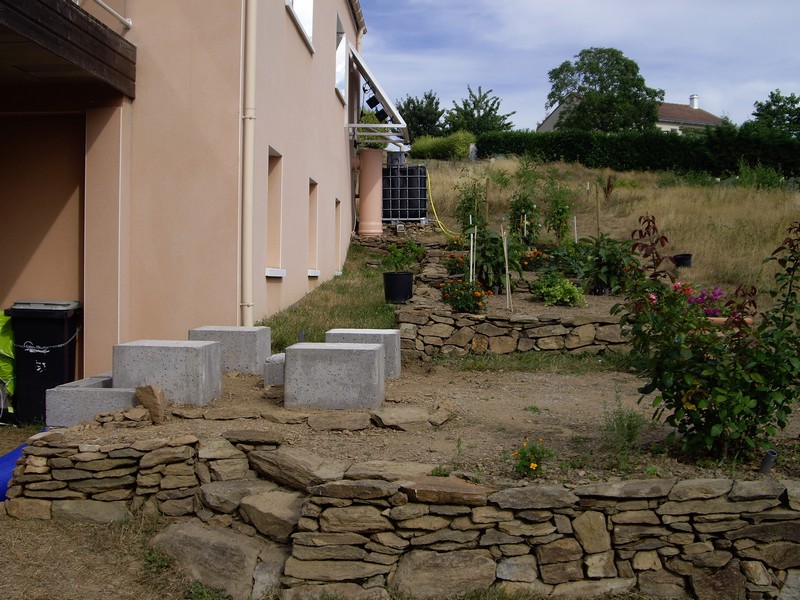

4 réhausses béton de 47x47x34 remplies de béton serviront d'ancrage à la structure sol. (4 fois 155kg environ).

J'ai également un cinquième point d'ancrage possible au centre pour assurer encore plus de maintient. (5 agglos de 15 remplis de béton, environ 120kg).

Outre l'ancrage quelles constituent , ces réhausses posées au sol me permettent d'élever un peu les panneaux.

J'espère que cela suffira.

Jean-Matthieu STRICKER · lun. août 05, 2013 11:26 am

Bonjour AD44,

Rien à dire , c'est du bon boulot !
Le béton frais se perce super facilement, d'ici une semaine ce sera plus dur !

Attention à la réception, déballes les capteurs et vérifies le dos de ceux-ci avant de signer le bon, même si le chauffeur est pressé ! J'avais un GM tinox endomagé par le transporteur.
vois aussi si les terminaisons (tubes lisses) des capteurs n'ont pas pris de coups !
le mieux est de convenir d'un rdv pour la livraison et d'être à 2 sur place pour déballer.

AD 44 · Message par **AD 44** » lun. août 05, 2013 11:30 am

Merci Jean-Matthieu pour ces recommandations, je tacherai d'être le plus vigilant possible. La réception devrait avoir lieu la semaine prochaine...

AD 44 · Message par **AD 44** » lun. août 19, 2013 20:49 pm

bonjour,

suite de mes petites aventures...

matériel livré en fin de matinée (le transporteur m'a même pas prévenu avant

), bref j'étais là...

Du coup, cet aprèm, atelier bricolage.

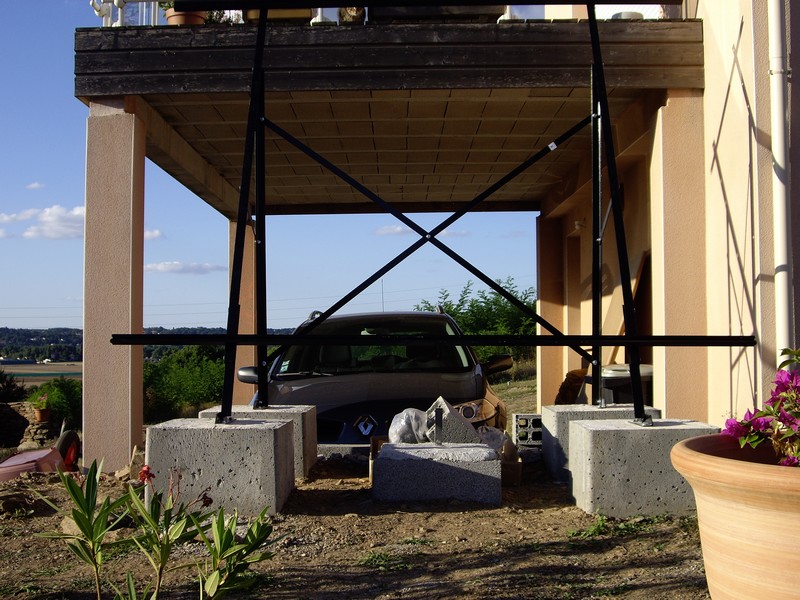

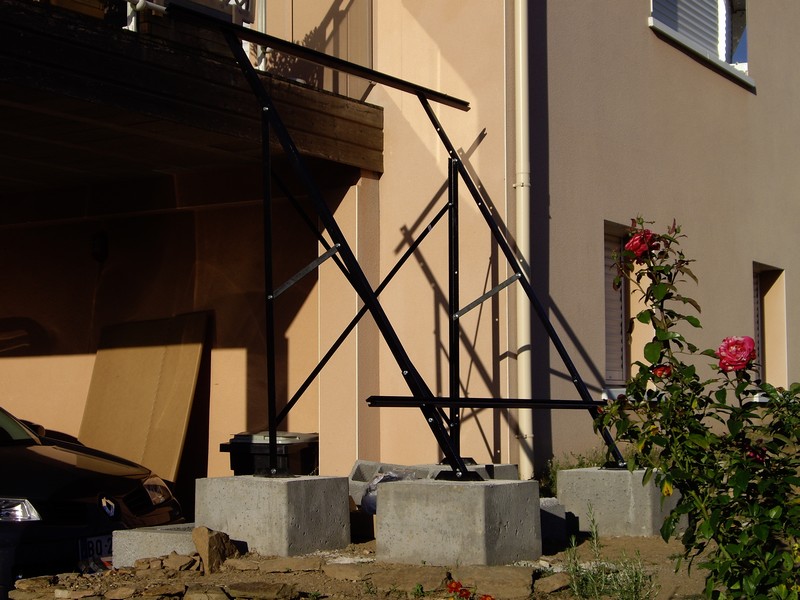

Pas rendu très loin le garçon, juste une structure posée

Je l'ai un poil modifié pour l'élever encore un peu (le bas des capteurs sera à 62cm du sol).

me reste à fixer le cinquième point d'ancrage à cette structure et demain pose des 2 panneaux.

lebritish · Message par **lebritish** » lun. août 19, 2013 21:27 pm

Bsoir AD,

ca y est tu vas rentrer au club des thermiques + PV

AD 44 · Message par **AD 44** » lun. août 19, 2013 22:16 pm

Salut Thierry,

ouep, après mon petit bricolage puits climatique, mon instal de ventilation, puis le joujou avec mes fenêtres et la petite instal photopile, je me lance dans le thermique à eau.

Les decouvertes et les emmerdes ne font que commencer pour moi, tellement je suis une truffe en la matière!!!

Je bouquine, je bouqine et puis je discute , je discute et enfin je rencontre... avec tout ça j'espère y arriver... on verra bien!

Armel

AD 44 · Message par **AD 44** » mar. août 20, 2013 20:32 pm

Bonjour,

petit à petit...

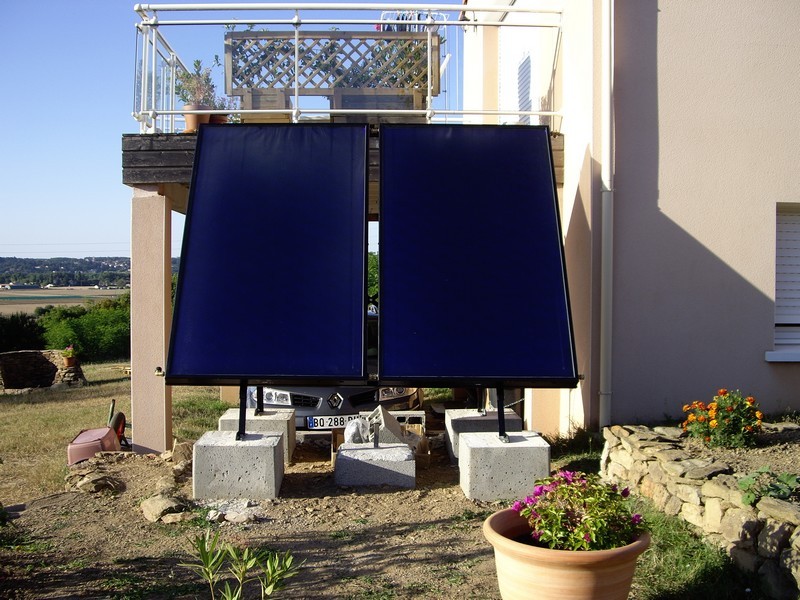

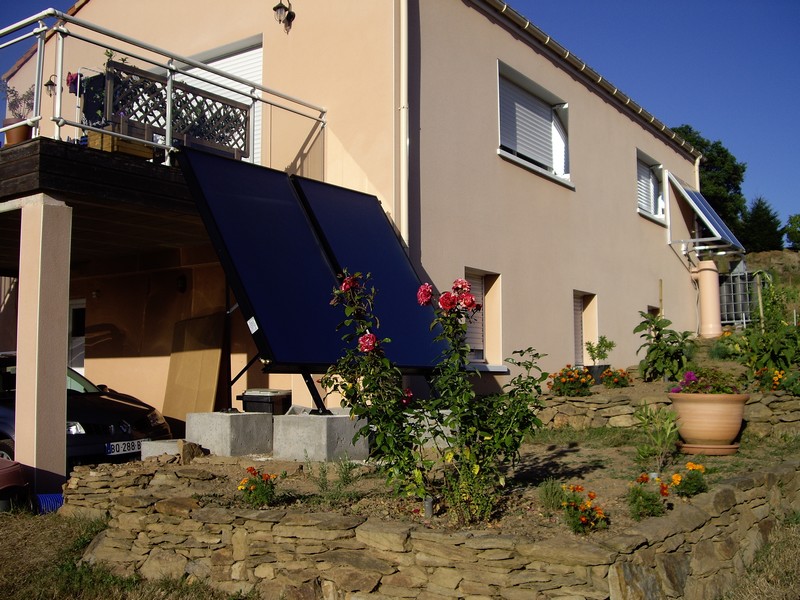

Mise en place des capteurs et fixation de groupe et du vase!

J'ai appris deux choses aujourd'hui:

1-Même inclinés, les capteurs au mois d’août ça chauffe vite et dur, du coup ouille les mains rien que pour fixer les raccords.

2-Sylvain => foutourefaire , est super sympa (un coup de fil très instructif).

Je vais couvrir les capteurs d'un drap blanc , dés demain , en attendant la mise en service.

AD 44 · Message par **AD 44** » mar. août 20, 2013 22:23 pm

oups!!!!!!!!!

je viens de m apercevoir d'une erreur de ma part! est ce grave?

j'ai posé les capteurs sans me préoccuper du sens (bas - haut). Sauf que , une fois à tete reposée, je viens de m'apercevoir qu'il y avait un petit sticker "down side" sur les capteurs.

idiot que je suis , je ne l'avais même pas remarqué lors du déballage.

Forcément, je les ai monté à l'envers :avec le sticker "down side" en haut!!!

Euh... c'est grave (quellle incidence)? faut il que je les changent de sens?

Je n avais jamais lu, qu'il y avait un sens (ni sur le forum, ni sur le site d'apper)???

Je pensais qu'ils étaient symétriques!

merci pour vos réponses.
