Bonjour,
j'ai reçu un mail de Christian Texier concernant les caloducs, mais son adresse mail ne fonctionne pas !!! erreur de @ il y a un 8 à la place?
voici l'adresse du site de Michel Flégon où tout ça est bien expliqué par Gwen
http://michel.flegon.free.fr/forum/forum.php?view=68
à bientôt
jpa.
j'ai reçu un mail de Christian Texier concernant les caloducs, mais son adresse mail ne fonctionne pas !!! erreur de @ il y a un 8 à la place?
voici l'adresse du site de Michel Flégon où tout ça est bien expliqué par Gwen
http://michel.flegon.free.fr/forum/forum.php?view=68
à bientôt
jpa.
-
e_martinet2
- Newbie
- Messages : 30
- Enregistré le : lun. janv. 02, 2006 10:55 am
- Localisation : Tarascon/ariege (09)
bonjour jpa ,
je voie que tu t'es lancé :pour ma part j'en suis resté a ma 1ere experience : tu as fait comme ds le fichier que tu avais envoyé
sur l'autre forum pour ton absorbeur ?
pour ma part je cde des absorbeurs selectifs avec pierre amet et
je me posais la question d'en transformer 1 en caloduc : juste a
inserer le collecteur et braser et mettre 1 purge ; bon j'ai pas
encore l'absorbeur donc pas la peine de faire des plans sur la comete
sinon ton experience est concluente ?
a+ eric
je voie que tu t'es lancé :pour ma part j'en suis resté a ma 1ere experience : tu as fait comme ds le fichier que tu avais envoyé
sur l'autre forum pour ton absorbeur ?
pour ma part je cde des absorbeurs selectifs avec pierre amet et
je me posais la question d'en transformer 1 en caloduc : juste a
inserer le collecteur et braser et mettre 1 purge ; bon j'ai pas
encore l'absorbeur donc pas la peine de faire des plans sur la comete
sinon ton experience est concluente ?
a+ eric
-
jpallaume
- Etudiant Solaire
- Messages : 206
- Enregistré le : mer. déc. 28, 2005 11:15 am
- Localisation : Cholet (49300)
Bonjour,
Grand jour aujourd'hui !!! j'ai réussi à purger correctement mon ensemble de 6 caloducs à acétonne (le plus dûr a été d'avoir un beau soleil un jour de congé). Aussi quelques soucis pour la fermeture étanche, mais bon, ça fonctionne.
Panneau de 1,40 X 0,60 m vertical (derrière une verrière d'usine), avec 18 litres d'eau qui sont passés de 13° à 24° en 2h30 environ.
Je n'ai pas calculé un quelconque rendement, mais j'ai réussi à le faire fonctionner.
La suite au prichain N°.
Mais c'est prometteur pour les capteurs plans.
à+
jpa
Grand jour aujourd'hui !!! j'ai réussi à purger correctement mon ensemble de 6 caloducs à acétonne (le plus dûr a été d'avoir un beau soleil un jour de congé). Aussi quelques soucis pour la fermeture étanche, mais bon, ça fonctionne.
Panneau de 1,40 X 0,60 m vertical (derrière une verrière d'usine), avec 18 litres d'eau qui sont passés de 13° à 24° en 2h30 environ.
Je n'ai pas calculé un quelconque rendement, mais j'ai réussi à le faire fonctionner.
La suite au prichain N°.
Mais c'est prometteur pour les capteurs plans.
à+
jpa
-
andrebayle
- Modérateur
- Messages : 879
- Enregistré le : sam. déc. 24, 2005 13:42 pm
- Localisation : Vinay - 38 - ISERE
Bonjour Jp ALLAUME
Je m' étais aussi attaqué à la fabrication de caloducs.
En regardant attentivement les schémas des tubes cuivre, on voit qu' il y a un capillaire périphérique qui canalise, ou plutôt qui sépare les flux montants et descendants.
Est ce que tu as pu imiter ce capillaire ?? parce que moi, j' ai laissé tomber l' opération en me disant que sans capillaire, le caloduc risque de ne pas fonctionner correctement.
En attente d' une réponse
Je m' étais aussi attaqué à la fabrication de caloducs.
En regardant attentivement les schémas des tubes cuivre, on voit qu' il y a un capillaire périphérique qui canalise, ou plutôt qui sépare les flux montants et descendants.
Est ce que tu as pu imiter ce capillaire ?? parce que moi, j' ai laissé tomber l' opération en me disant que sans capillaire, le caloduc risque de ne pas fonctionner correctement.
En attente d' une réponse
Modifié en dernier par andrebayle le lun. janv. 23, 2006 19:18 pm, modifié 2 fois.
-
andrebayle
- Modérateur
- Messages : 879
- Enregistré le : sam. déc. 24, 2005 13:42 pm
- Localisation : Vinay - 38 - ISERE
Bonjour
Je m' étais aussi attaqué à la fabrication de caloducs.
ET COMMENT FAIT ON POUR SUPPRIMER LES MESSAGES QUI ONT ETE ENVOYES PLUSIEURS FOIS !!!!!!!!!!!!!
Je m' étais aussi attaqué à la fabrication de caloducs.
ET COMMENT FAIT ON POUR SUPPRIMER LES MESSAGES QUI ONT ETE ENVOYES PLUSIEURS FOIS !!!!!!!!!!!!!
Modifié en dernier par andrebayle le lun. janv. 23, 2006 19:20 pm, modifié 1 fois.
-
andrebayle
- Modérateur
- Messages : 879
- Enregistré le : sam. déc. 24, 2005 13:42 pm
- Localisation : Vinay - 38 - ISERE
Bonjour
Je m' étais aussi attaqué à la fabrication de caloducs.
En regardant attentivement les schémas des tubes cuivre, on voit qu' il y a un capillaire périphérique qui canalise, ou plutôt qui sépare les flux montants et descendants.
Est ce que tu as pu imiter ce capillaire ?? parce que moi, j' ai laissé tomber l' opération en me disant que sans capillaire, le caloduc risque de ne pas fonctionner correctement.
En attente d' une réponse
Je m' étais aussi attaqué à la fabrication de caloducs.
En regardant attentivement les schémas des tubes cuivre, on voit qu' il y a un capillaire périphérique qui canalise, ou plutôt qui sépare les flux montants et descendants.
Est ce que tu as pu imiter ce capillaire ?? parce que moi, j' ai laissé tomber l' opération en me disant que sans capillaire, le caloduc risque de ne pas fonctionner correctement.
En attente d' une réponse
-
jpallaume
- Etudiant Solaire
- Messages : 206
- Enregistré le : mer. déc. 28, 2005 11:15 am
- Localisation : Cholet (49300)
bonsoir,
mon capteur est très simple.
6 tubes de cuivre // de D 10/12 et le 1,40 m de longeur,écartés de 10 cm, et feuille de cuivre de 0,5 mm soudé à l'étain sur toute la longueur.

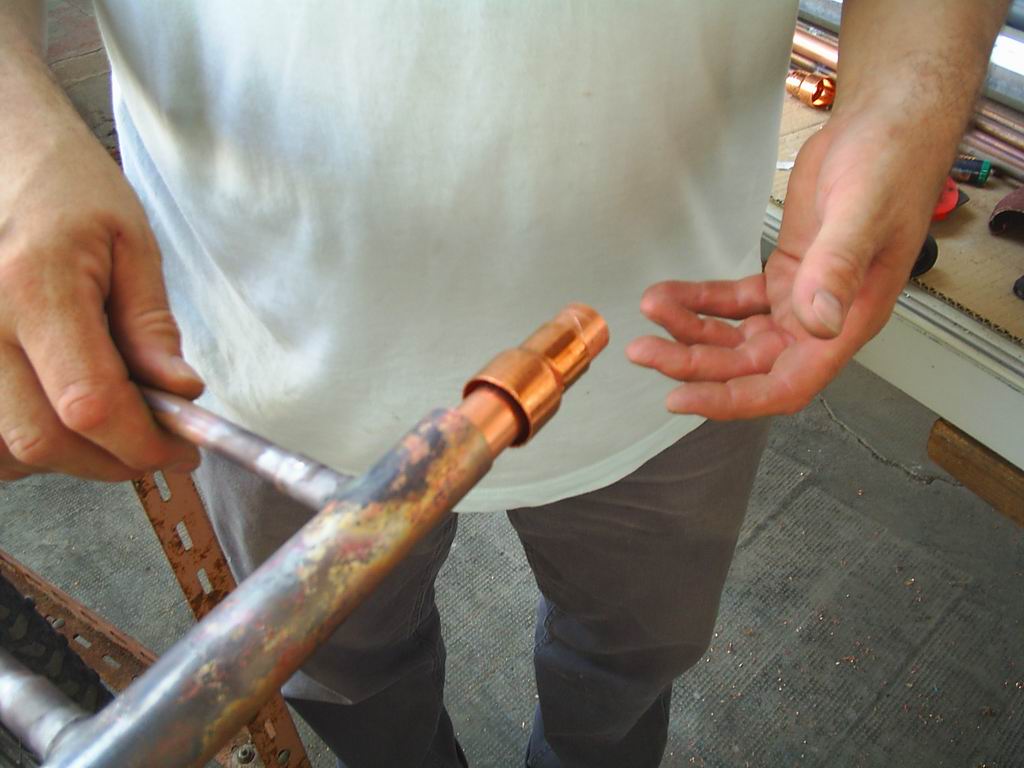

ils sont reliés en bas par un tube de 10/12, et raccordés sur un collecteur de D 20/22. celui-ci est traversé par le tube d'eau de D 14/16.
ce qui est dûr, c'est de purger correctement ce caloduc. je cherche une conformation plus simple à construire et à purger, et ayant un meilleur transfert vers l'eau.
voilà.
à+
jpa
mon capteur est très simple.
6 tubes de cuivre // de D 10/12 et le 1,40 m de longeur,écartés de 10 cm, et feuille de cuivre de 0,5 mm soudé à l'étain sur toute la longueur.
ils sont reliés en bas par un tube de 10/12, et raccordés sur un collecteur de D 20/22. celui-ci est traversé par le tube d'eau de D 14/16.
ce qui est dûr, c'est de purger correctement ce caloduc. je cherche une conformation plus simple à construire et à purger, et ayant un meilleur transfert vers l'eau.
voilà.
à+
jpa
-
collavini daniel
- Newbie
- Messages : 29
- Enregistré le : lun. déc. 26, 2005 21:30 pm
- Localisation : villeneuve sur lot 47300
adresse technologie caloduc
http://www.cooling-masters.com/articles-29-1.html
http://www.cooling-masters.com/articles-29-1.html
-
andrebayle
- Modérateur
- Messages : 879
- Enregistré le : sam. déc. 24, 2005 13:42 pm
- Localisation : Vinay - 38 - ISERE
A Daniel
Merci pour l' excellente info.
Moi j' avais pensé faire le capillaire avec les tubes céramiques qui servent de bulleur à air dans les aquariums, mais ça allait faire cher le mètre linéaire, à moins de connaître un fabricant ou un grossiste.
Mais vu le prix des caloducs industriels aujourd' hui, je pense que je vais ranger définitivement mon matériel d' alchimiste !!!!!!!!!
A+
Merci pour l' excellente info.
Moi j' avais pensé faire le capillaire avec les tubes céramiques qui servent de bulleur à air dans les aquariums, mais ça allait faire cher le mètre linéaire, à moins de connaître un fabricant ou un grossiste.
Mais vu le prix des caloducs industriels aujourd' hui, je pense que je vais ranger définitivement mon matériel d' alchimiste !!!!!!!!!
A+
-
jpallaume
- Etudiant Solaire
- Messages : 206
- Enregistré le : mer. déc. 28, 2005 11:15 am
- Localisation : Cholet (49300)
bonjour,
aujourd'hui 1/02/06, temps couvert, T° maxi dans le panneau d'essai de 0,84 m² = 20°, et les 18 litres d'eau qui tournaient en permanance sont passés de 12,7° à 16°. je trouve ça pas mal non !!! surtout que mon instalation actuelle (pas très performante il est vrai), ne s'est pas déclenchée ...
à+
jp.allaume@wanadoo.fr
aujourd'hui 1/02/06, temps couvert, T° maxi dans le panneau d'essai de 0,84 m² = 20°, et les 18 litres d'eau qui tournaient en permanance sont passés de 12,7° à 16°. je trouve ça pas mal non !!! surtout que mon instalation actuelle (pas très performante il est vrai), ne s'est pas déclenchée ...
à+
jp.allaume@wanadoo.fr
-
photon
- Etudiant Solaire
- Messages : 161
- Enregistré le : sam. janv. 07, 2006 19:30 pm
- Localisation : Bouffemont 95
Comment s'appelle l'outil utilisé pour faire les trous et pour relever le cuivre sur le bord. Ce qui permet d'eviter les raccord en T?
Pour faire la vidange complete du système j'ai imaginé remplir à 100 % à l'acétone, chauffer le bas du système jusqu'à ébulition en faire dégorger le système via un tube mince (Style compresseur de frigo) dans un récipient jusqu'à ce qu'un volume correspondant à l'écart de volume souhaité soit réalisé, puis faire bruler l'acétone au bout du capilaire pour chauffer le tout , pincer puis souder à l'étain.
C'est comme ça que tu as fait?
Pour faire la vidange complete du système j'ai imaginé remplir à 100 % à l'acétone, chauffer le bas du système jusqu'à ébulition en faire dégorger le système via un tube mince (Style compresseur de frigo) dans un récipient jusqu'à ce qu'un volume correspondant à l'écart de volume souhaité soit réalisé, puis faire bruler l'acétone au bout du capilaire pour chauffer le tout , pincer puis souder à l'étain.
C'est comme ça que tu as fait?
