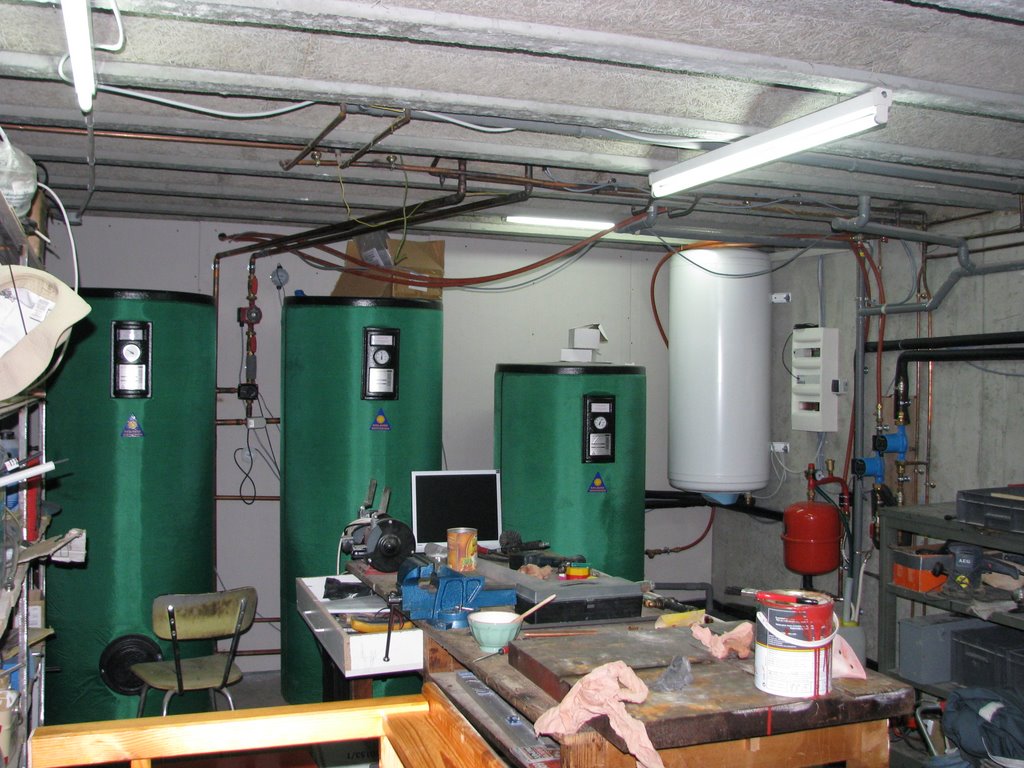

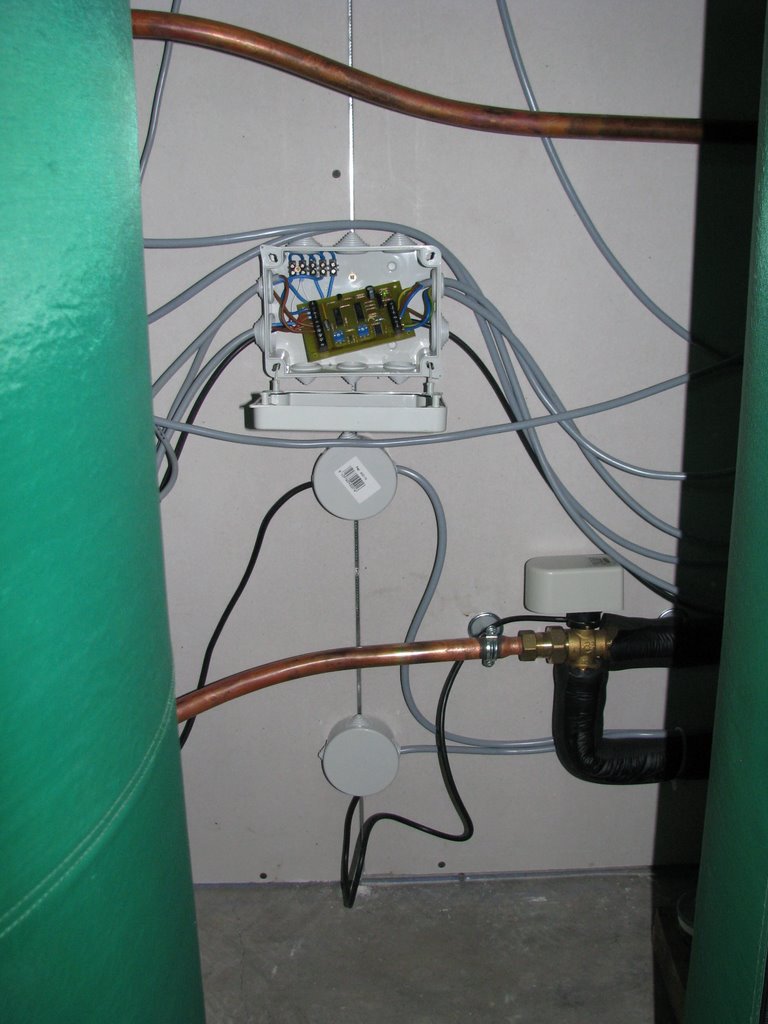

Fraclo, mon installation, c'est parti !!!!

[fraclo]

La suite ...

[fraclo]

Un autre message pour le sepentin du poele,

12m de cuivre 14-16 et environs 50 coudes (j'ai pas d'cintreuse).

Pour le retour faudra patienter, nous n'avons pas encrore essayé.

Mais déja quelques photos

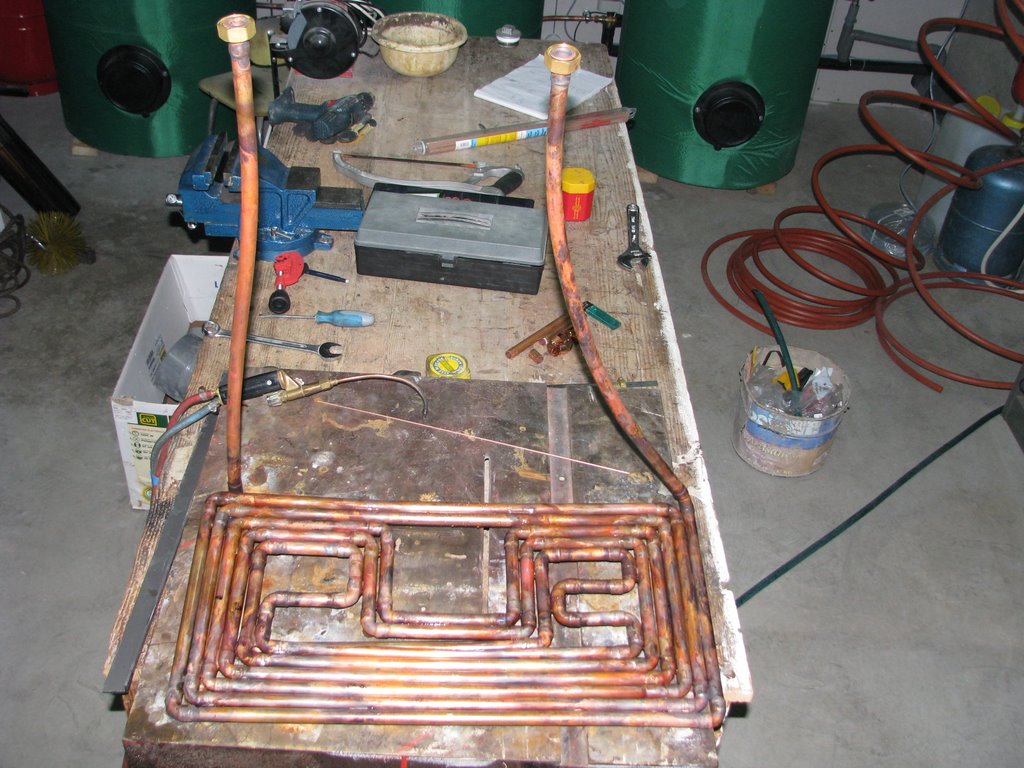

- le serpentin vu de dessous,

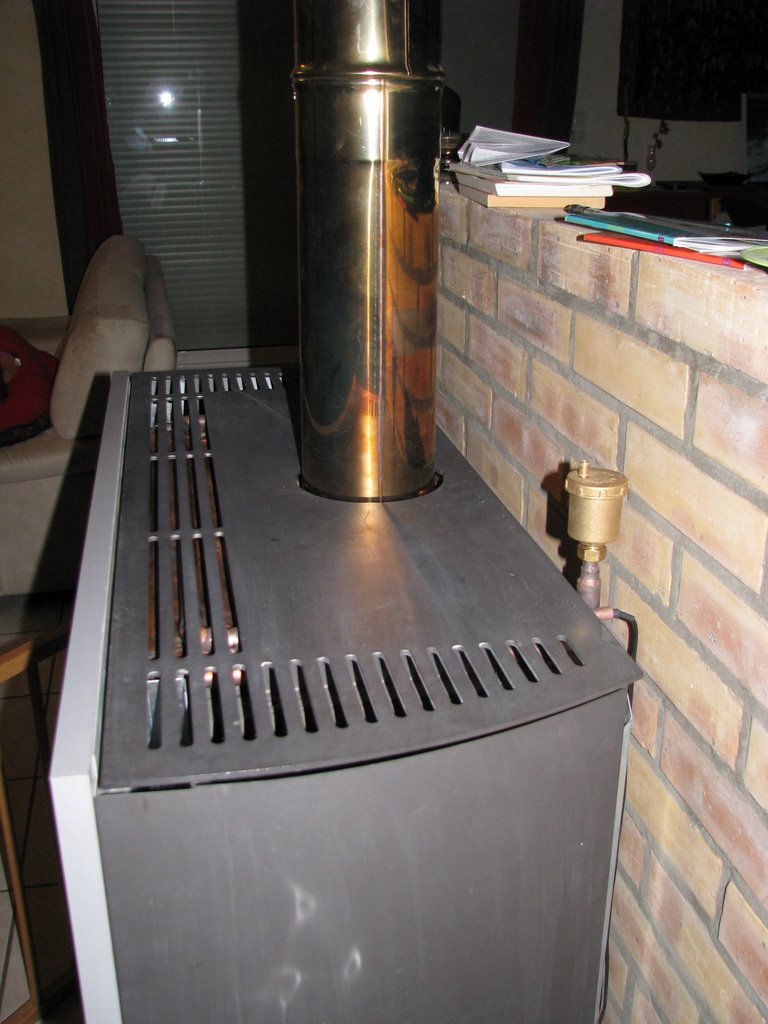

- En place sur le poele
- Avec la grille de protection.

Ca ne se voit presque pas, hormis le purgeur, bon j'trouvrais bien quelque chose de plus discret, je n'avais que ca sous la main.

[fraclo]

Manquais les photos des capteurs....

C'est fait, meme une photo prise du toit, qu'est-ce qu'on ne ferais pas pour APPER.

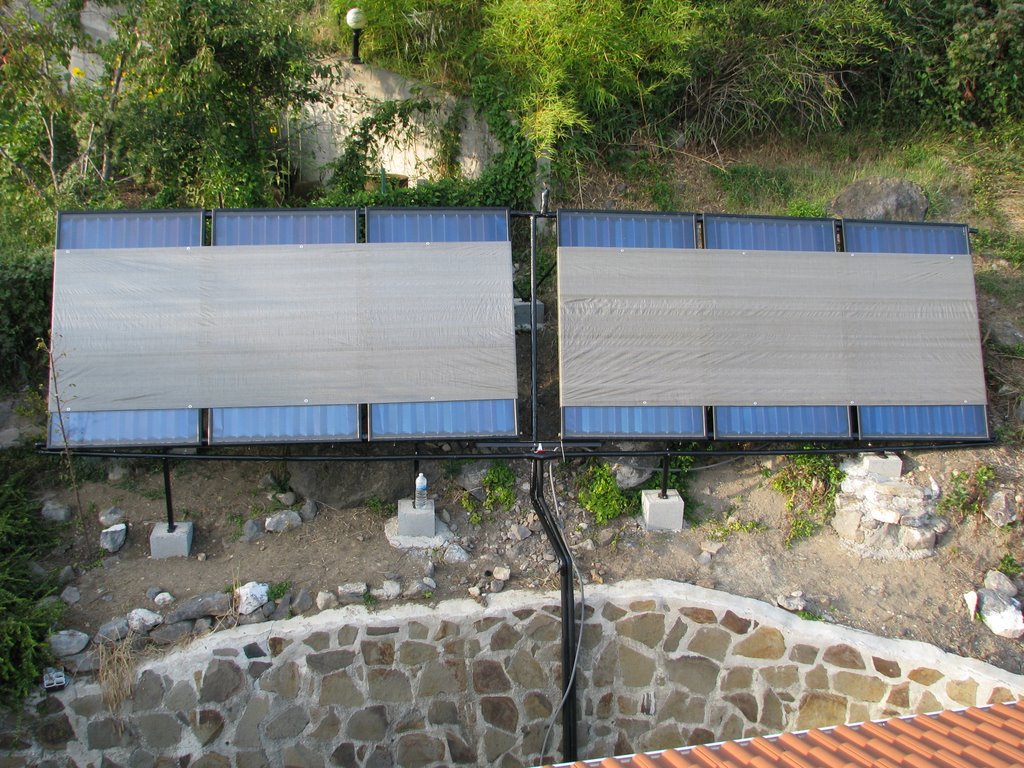

Donc les capteurs en 2 groupes de 3 et bachés pour éviter la surchauffe.

également une photo du glycol et du pulvérisateur. C'est du liquide de refroidissement mais en monopropylene, pas d'inquietude. à -50% chez édouard ca fait vraiment pas cher (3,3€ les 5l !!!).
J'vous dis la tete des gens, de la caissiere, et des vigils avec 24 bidons de liquide de refroidissement dans un cadi et 2 gamins qui braillent. .

Allez j'y retourne.

[fraclo]

un petit témoignage de plus que le pulvérisateur à 9€ c'est nickel.

Remplissage de 80 à 2bars, en 1h 1h30.

Deux photos du "chantier".

Donc c'est bon jusqu'a -25°.

également premiers essais chauffage ce WE, ca marche, ca chauffe.

[fraclo]

J'ai également mis en route l'utilitaire d'yves pour suivre les données.

Ca marche au poil, premiere journée suivi complete.

(quelques oscillations en début de journée pour mise au point du soft)

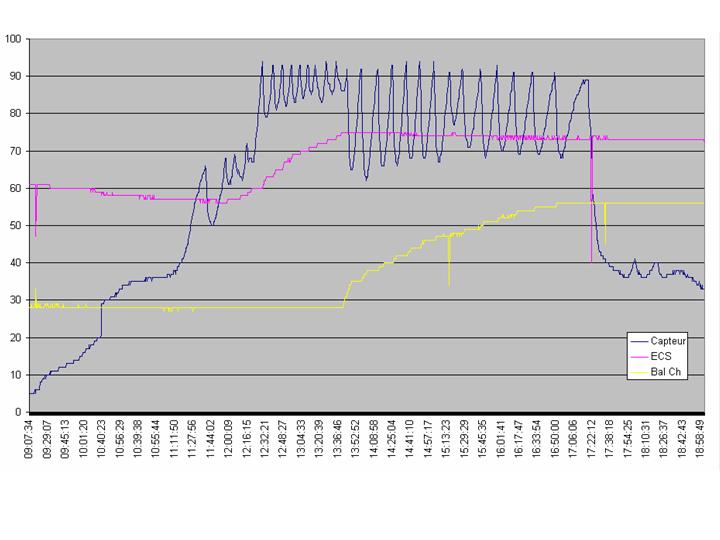

un petit exemple ou on voit bien l'oscillation entre 90 et 85 pour casser le rendement (j'ai d'leau chaude en trop tant que le chauffage n'est pas démarré).

A+

[r45v]

Super réalisation, félicitation.

[fraclo]

Merci rv45,
je suis dans la phase mise au point, optimisation. c'est vraiment interessant et la performance étonnante.

[Mallusone]

Salut,

Oui c'est super... mais hier c'était facile, il y avait un beau soleil... j'ai même fonctionné en boucle de décharge.

Peut être peux tu réduire un peu ton dépit afin d'obtenir un fonctionnement plus linéaire mais si tu as long de ligne de transfert... prudence car tu vas sinon seulement réchauffer tes lignes.

@+

[Mallusone]

Oups !

[fraclo]

Exact, je suis en vitesse 3 alors que la 1 est suffisante en général. Mes premiers essais était très concluants en v1.

J'ai fait ca car je suis en surchauffe depuis le début de la semaine et ma femme en a assez de passer son après midi devant l'automate pour surveiller les T°. Donc je fait des essais pour fiabiliser le truc. la V3 permet de brasser un peu plus et de casser le rendement, ca limite la surchauffe.

Aujourd'hui je passe pour la premiere fois en mode hivers pour le chauffage des ballons (toujours en v3)

si ca marche demain je repasse en V2, puis après demain en V1 pour noter les différences. Le temps est annoncé à peu près le meme (couvert chez nous ce matin :( , loupé)

Et tout ca enregistré avec l'utilitaire d'yves.
On a un bol d'avoir des outils comme ca, c'est le luxe

[Mallusone]

Oui Yves a fait là un super travail... pour débugger une installation c'est le pied !

Cela m'a permis entre autre de voir que mes sondes départ retour sont pas adaptées à la plage de mes températures.

[fraclo]

J'ai profité samedi d'avoir les stock quasi vide (stratification nulle) pour faire un petit calcul d'énergie recue.
Dans la journée,
500l qui passent de 22 à 50° = 16.24 kwh.
500l qui passent de 21 à 47° = 15 kwh.
400l qui passent de 26 à 45° = 8.8 kwh

Soit un total de 40kwh environs.
Temps de fonctionnement du circulateur = 6.64h.
soit une puissance moyenne sur la journée de 6Kw.
15m² brute, avec hypothese de 1000w/m², ca fait du 40% de rendement sur la journée.

Le meme calcul sur les 2 h les plus ensoleillés 13-15h (heure été), donne une énergie de 17.52kwh soit 8.76kw de puissance et environs 60% de rendement.

Sur le graph,
marron/jaune = chauffage1
vert=chauffage2
rose=ecs
rouge=panneaux
jaune en bas = circulateur solaire

Surement quelques améliorations à apporter mais globalement le solaire ca marche, meme en autoconstruction.

Bonne journée à tous

[Louchio]

Bonjour,

Félicitations pour cette superbe réalisation complète. :D

Maintenant que le soleil baisse un peu et que les premières flambées dans le poêle sont nécessaires, peux-tu nous donner un petit apercu du résultat obtenu à l'aide de ton bouilleur ?

[Louchio]

Bonjour,

Félicitations pour cette superbe réalisation complète. :D

Maintenant que le soleil baisse un peu et que les premières flambées dans le poêle sont nécessaires, peux-tu nous donner un petit apercu du résultat obtenu à l'aide de ton bouilleur ?

[fraclo]

Merci Louchio,

Pour le bouilleur, pas génial, je récupèrait peniblement +3° à +5° en vitesse 1 circulateur, pas suffisant pour chauffer significativement les ballons. En poussant plus mon poele pour récupérer plus, la t° de la maison monte à 28-30 et c'est invivable. bref c'est pas franchement une reussite.

Je l'ai donc démonté direct pour le remplacer pour un vrai bouilleur, placé à l'intérieur du foyer.

Je viens de terminer sa fabrication (corniere 20-20, tole de 4 etc...) et son raccordement hydraulique (boucle à 60° etc...)

Pas encore de recul (mis en route hiers après midi !!!) mais ca a l'air de chauffer fort.

Je vous en parle dans quelques jours après quelques essais.
Pas ce soir, ya un soleil térible aujourd'hui, chauffage assuré jusqu'à demain tranquille.

Par contre j'ai comme rv45 je crois, une sonde crouzet qui a péter hiers soir (panique car arret du circulateur poele en pleine flambée, obligé de passer en mode forcé dans l'automate, heureusement que le pc était alumé !!!). J'analyse ca ce week end.

Bonne journée.
