[memo] Le DrainBloc Paw ou le DrainBack pour les Nuls

[Ottiti]

Bonsoir

Bon j'ai eu encore un gag de "blocage" de la vidange, mais là au forçage de la remise en route en ajoutant de l'eau, le moteur à presque calé.
J'ai donc taillé dans le vif et démonté toutes les tuyauteries du systéme série ou parallèle des deux champs
De toutes façon je n'ai pas réussis un fonctionnement parallèle correct, le DrainBloc régulant automatiquement le débit le champs du haut se vide a un moment

J'en ai profité pour intervertir deux capteurs, j'ai maintenant
en bas : 1 petit + 1 grand + 1 petit
en haut : 3 grands

D’après le livre le champs du haut devrait donner moins en rendement donc j'ai agrandi le haut et diminué le bas. De plus cela me permet de raccourcir la liaison entre les deux champs ceux ci étant proche, j'ai peu de place pour la pente nécessaire en DrainBack.
La liaison n’étant pas, encore, isolé, j'ai remarqué une baisse de ma puissance par rapport a une liaison plus longue mais isolé.
La résistance de mon lave vaisselle ayant donné sa démission, je l'ai branché sur l'eau solaire. Ce qui m'a obligé à automatiser la commande du circuit de bouclage.
J'ai remarqué que "UN" besoin généré souvent "DES" modifs ou travaux annexe
Ce qui n'incite pas a toucher à l'installation par plaisir

A+

[ramses]

J'ai remarqué que "UN" besoin généré souvent "DES" modifs ou travaux annexe Cool
Ce qui n'incite pas a toucher à l'installation par plaisir

Allez, pas de fausse modestie, on sait que t'aime bien

Je profite de l'occasion pour te demander de remettre le bonjour aux streapteseuses , faudra vraiment que tu me les presentes ... j'etais absent suite probleme de sante la derniere fois




Bien a vous tous

[Ottiti]

Salut

Bon je sais , j’aime bien pinailler le Bazar, mais bon cela lasse énormément madame.
Surtout si elle se lave à l'eau tiède avec un ballon plein

Il y a des trucs qui faut éviter

A+

[Ottiti]

Bonsoir

Vu qu'il a fait beau dans l'ESt plus de 3 jours
J'ai pu tester en vrai mes modifs et les "pinailler"

La modifs de tuyauterie des panneaux a supprimé tous les défauts précédents, plus de blocage du systéme ou de vapeur
Plus la température monte , plus le rendement baisse. La gestion régule tous cela aisément même même à plus de 75°c dans le ballon

La boucle de re-bouclage ECS "cuisine" pas de pbs c'est monté en définitif et isolé
La boucle SdB toujours en "provisoire"
Pas isolé et en montage volant de PER, là le tuyau a tendance à s'affaisser avec la température
Je n'avais plus assez de multicouche pour le gainer, j'ai mis des chutes sur les points de passage délicat.
TOUS mes automatismes sont fait, et cela fonctionne nickel et tous seul.
Uniquement avec des relais Finder de chez Conrad.
Mais bon si j’additionne le prix de tous les relais et de leurs supports ainsi que les différents frais de port je pense arriver au Prix d'un Millénium
C'est donc une solution à éviter, sauf si comme moi on aime bien les relais
J'ai un Bac F3 d'electro-technicien c'est surement cela la cause.

En contre partie rien ne m’empêche de garder les boitiers déjà fait et de passer les relais en 24V piloté par un millénium plus tard

A+

[patoche]

Salut Ottiti, Tous,

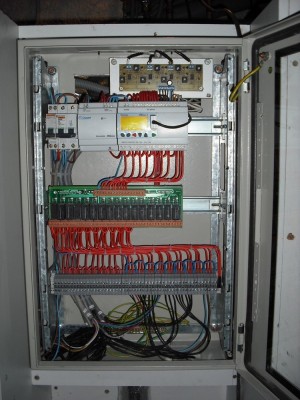

Pour info, c'est ce qu'on a fait avec mon fils pour éviter de fondre un contact dans le M3 si quelque chose "coince". Y'en a qui ont essayé...ils ont eu des problèmes!!!
Allez, p'tite image pour voir, avec en plus un petit clin d’œil à Patrick pour sa carte en haut du coffret

A+, Patoche,

[Fletcher]

joli travail, felicitation !

je vais me remettre ranger ma boite éléctrique.

[Balajol]

Bonjour Tous,
idem pour moi, travail soigné
Cordialement
Bertrand

[Ottiti]

Bonsoir

Le Mois d'Aout et a peine fini, que l'appoint fioul démarre
Sympa la Lorraine

Bon tous de même ce Mois d'Aout j'ai récupéré 0,975 Mw/h, soit 975 Kw/h

Si je ne me plantes pas dans les échelles de valeur

A+

[ice 54]

heu 975 kW ?

[ramses]

bonsoir a tous,

les gars, des KW c'est une puissance, les KW/h ... connait pas. Par contre, l'energie s'exprime elle en KWh ! Tu as donc economise 975 KWh.

Oui, je sais, je triche, c'est parce que je suis tombe dedans quand j'etais petit et je n'en suis jamais sorti

Bien a vous tous

[Ottiti]

Merci d'avoir corrigé, mais de toutes façon j'avais un doute

Bon en résumé j'ai gratté 97 litres de fioul

C'est plus concret

On peut relativiser la chose car cette puissance "excessive" pour nos besoin est un peu gaspillé, vu que l'eau est là autant l'utilisé donc c'est plus de douches de prises ou de MàL faites que nécessaire

J'estime avoir économisé au moins 50 litres de fioul, soit prés de 50€ au prix actuel

Avec 2 ballons j'aurais eu mon 1 MWh

Le conduit du poêle est acté(*), plus qu'a pousser un peu pour le poêle et je serais obligé d'installer le deuxième KER

A+

(*) pour une fois un Devis de Pro et moins cher que les pièces détachées que j'ai pu trouver
De plus se sera mieux que ce que j'aurais pu faire moi même, en Fumisterie il ne faut pas prendre de risque les conséquences financières et humaines peuvent être très lourdes en cas d'erreur

[bernard42]

Bonsoir,

[quote="ramses"]Oui, je sais, je triche, c'est parce que je suis tombe dedans quand j'etais petit et je n'en suis jamais sorti
[/quote]

Ramses vient donc de nous avouer qu'il y a bien longtemps... les élèves copiaient les formules d'électrotech sur leurs... bandelettes.
Les élèves d'aujourd'hui n'ont donc rien inventé...
Pas grave Ramses, il y a prescription.

a+bernard.

[Fletcher]

[quote="Fletcher"]joli travail, felicitation !

je vais me remettre ranger ma boite éléctrique.[/quote]

[Ottiti]

Bonsoir

Les calories vont devenir rare, le chauffage SdB est en route
Je me suis donc amusé a tout isoler sur le toit

Sinon une petite constatation

Ce matin vu le chauffage le ballon était descendu a 41°c en haut 37°c en bas
Le DrainBloc était actif et l'eau en haut capteurs à 53°c
J'ai donc activé l'appoint fioul, qui monte le haut à 45/46°c jusqu’à mi-Ballon.
Ceci m'a permis de monter le ballon a 62°c en fin de journée, ainsi que les deux autres.
Effectivement j'ai peut être dégradé le rendement de mes capteurs mais j'ai récupéré une eau plus chaude pour les 6 douches d'aujourd'hui sans appoint ECS electrique.
Mon installation est surtout une installation de pré-chauffage ne l'oublions pas.

A+

[m_you49]

Bonsoir[quote="patoche"]Pour info, c'est ce qu'on a fait avec mon fils pour éviter de fondre un contact dans le M3 si quelque chose "coince". Y en a qui ont essayé...ils ont eu des problèmes!!!
Allez, p'tite image pour voir, avec en plus un petit clin d’œil à Patrick pour sa carte en haut du coffret. A+, Patoche,[/quote]Je débarque après un voyage au long cours (4 jours en bateau sur la Charente ... super )
Bravo Patoche et au fiston. Joli travail en effet. Belle platine à r'lais (davidson je suppose)
@ +
