Convertisseur PT100-PT1000-KTY/10v 1 sonde

Lepers · Message par **Lepers** » lun. mars 30, 2009 21:41 pm

Bonjour,

Est il possible d'acheter un convertisseur tout fait ?

Merci d'avance

gegef6fsk · Message par **gegef6fsk** » mar. mars 31, 2009 18:03 pm

bonjour,
vous avez du louper des posts!!!

envoyez un mp à patrick07
bye

dan33 · Message par **dan33** » lun. mai 04, 2009 21:05 pm

Bonjour

Merci pour ce montage .

@+++ dan

Message par **valtrede** » mar. juin 30, 2009 19:01 pm

Bonjour,

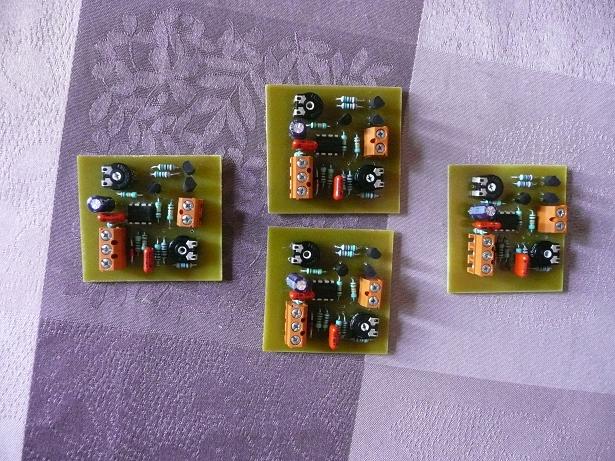

+4 cartes au compteur de Patrick.
Encore merci à Patrick pour la conception des cartes et à Denis (hors forum) qui me les a faites.
A moi maintenant de les tester et de les calibrer.

Eric

patrick07 · Message par **patrick07** » mer. juil. 01, 2009 0:42 am

Bonsoir Eric,

Beau travail mais tu joues petit là... J'en ai fait 12 cette aprem et 16 de prévues pour la semaine prochaine

, après promis (à ma femme) j'arrête et "Vacances, j'oublie tout, ne plus rien faire du tout..."

Si tu as des soucis de réglage ou de mise au point, n'hésites pas, tu sais où me trouver !!!

gegef6fsk · Message par **gegef6fsk** » mer. juil. 01, 2009 13:32 pm

bonjour,

patrick ,j'ai connu un R A qui faisait ses montages en tenant la soudure entre les dents , comme ça il avait 3 mains......!!
manquait plus que la plume au (17éme lettre de l'alphabet)

a plus gg

Message par **valtrede** » mer. juil. 01, 2009 19:40 pm

[quote="patrick07"]Bonsoir Eric,

Beau travail mais tu joues petit là... J'en ai fait 12 cette aprem et 16 de prévues pour la semaine prochaine

, après promis (à ma femme) j'arrête et "Vacances, j'oublie tout, ne plus rien faire du tout..."

Si tu as des soucis de réglage ou de mise au point, n'hésites pas, tu sais où me trouver !!!

[/quote]
j'm'envoie en l'air, ça c'est super...

Bonnes vacances, de toute façon il fait trop chaud pour travailler.

Oui Merci, je sais ou trouver de l'aide, j'essaie juste de pas abuser.

[s]Eric[/s] Le petit joueur

Message par **valtrede** » sam. août 08, 2009 20:41 pm

Bonjour,

Des nouvelles de mes petites cartes.
J'avais parlé dans l'autre post d'un soucis sur une de mes 4 cartes, eh bien il n'y en a plus (de problème!!! ) encore une soudure baveuse.
Pour le calibrage: 3 cartes impec= écart de 1° sur toute la plage.
Pour la 4eme, pas grand chose, je ne peux régler le -10° qu'à -7.5°, le 0° se retrouve à 2.5°, le 30° à 31° et c'est nickel de 60° à 130°.
Bref elle ira très bien dans le 2eme groupe de panneaux pour vérifier l'équilibre des températures entre les deux groupes.

Que du tout bon donc, excellentes petites cartes par la taille et le cout mais grandes par le service rendu.

Encore merci pour tout Patrick.

Eric

yohgwen2000 · Message par **yohgwen2000** » dim. mars 28, 2010 7:04 am

Salut, je me réveille surement un peu tard, mp envoyé à Patrick 07 il y a deux jours, je n'ai aucune réponse même négative.
Bonne journée.

patrick07 · Message par **patrick07** » dim. mars 28, 2010 11:46 am

Bonjour,

J'ai prévu de refaire une série de cartes convertisseur au mois d'avril mais ce sera surement la dernière, je n'ai plus trop le temps de m'en occuper...

Par contre je vais relancer la fabrication des Minisun, Minitherm et des premiers Maxisun.

Bon Dimanche,

yohgwen2000 · Message par **yohgwen2000** » dim. mars 28, 2010 19:39 pm

Salut et merci de ta réponse, je vais voir de mon côté pour sortir de cartes.
Je vais devoir refaire des tests d'expositions aux uv et du temps de révélation.
Bonne journée.

yohgwen2000 · Message par **yohgwen2000** » dim. avr. 04, 2010 11:55 am

Salut les 4 cartes sont sorties du perchlo.
J'ai une petite question concernant l'option sur le circuit.
Je dois mettre quoi ?
Ensuite autre question concernant les réglages. J'ai réalisé le montage pour une pt100 avec une plage de température de -20/120°C.
Je suppose que je dois avoir 0V en sortie pour -20°C.
Ce qui m'intéresse c'est d'avoir une plage de mesure comprise entre -10°C et 40°C sur l'échelle 0/10V (gestion de la chaudière fuel et de la pac).
Est ce possible ou pas ?
La sortie convertisseur rentre sur une entée analogique d'un tsx37.
Merci pour vos réponses et bon dimanche de paques.

patrick07 · Message par **patrick07** » dim. avr. 04, 2010 17:44 pm

Bonjour,

Pour avoir une plage de -10 à 40°C il faut que tu ajustes le zéro pour avoir 0V avec 96,09 Ohms sur l"entrée sonde, et le gain pour avoir 10V avec 115,54Ohms sur l'entrée.

Le plage de réglage du gain est suffisamment large et devrait couvrir ce décalage, pour le zéro c'est suivant si tu as monté des potentiomètres mono ou multitours mais je pense qu'il y a une résistance à changer.

La résistance optionnelle sert justement à ça: faire des petits ajustements, généralement elle est inutile.

yohgwen2000 · Message par **yohgwen2000** » dim. avr. 04, 2010 18:18 pm

Salut et merci pour la réponse patrick, j'ai mis des monotours pour le moment, je vais essayer comme cela avec les résistances actuelles et les monotours.
Tu parles de résistance à changer, laquelle le sera si je n'arrive pas au bon réglage ?
Bonne soirée.

patrick07 · Message par **patrick07** » dim. avr. 04, 2010 23:18 pm

En se référant à ce schéma:

http://www.apper-solaire.org/Pages/Elec ... new3_1.pdf

R5 et R6 2,2MOhms pour le gain, RV1 220R et essayer R10 120R + R9 470R ou R10 110R + R9 560R pour le zéro.
