Convertisseur PT100-PT1000-KTY/10v 1 sonde

henin · Message par **henin** » mar. sept. 27, 2011 13:28 pm

Merci pour cette première réponse.
Je vais essayer de trouver une boîte compétitive pour la réalisation des CI
Si certains sont intéressés (convertisseur PT1000), je suis prêt à faire une commande groupée
A +
Ps ; je vais contacter Patrick 07 pour avoir son aval... Etant à l'origine de ce dossier, c'est la moindre des choses...

papoune47 · Message par **papoune47** » mer. sept. 28, 2011 21:11 pm

bonjour,
regarde ce post

Circuits imprimés convertisseur simple ou carte mux8

eric74 · Message par **eric74** » dim. déc. 11, 2011 13:33 pm

[quote="henin"]Merci pour cette première réponse.
Je vais essayer de trouver une boîte compétitive pour la réalisation des CI
Si certains sont intéressés (convertisseur PT1000), je suis prêt à faire une commande groupée
A +
Ps ; je vais contacter Patrick 07 pour avoir son aval... Etant à l'origine de ce dossier, c'est la moindre des choses...[/quote]

Bonjour
Je serai également intéressé par des CI (2 de 4 voies et 2 de 1 voies. Est ce que vous avez déjà fait réaliser vos CI ?

Eric

papoune47 · Message par **papoune47** » dim. déc. 11, 2011 14:49 pm

Bonjour,
Je peux faire qq circuits,contacte moi en mp et regarde le post.
http://forum.apper-solaire.org/viewtopic.php?t=6118
A+

yann-38 · Message par **yann-38** » mer. déc. 28, 2011 14:40 pm

SOS !

Bonjour,

Je ne parviens pas à faire fonctionner mes convertisseurs !
j'ai sans doute monté un (des ?) composants à l’envers, mais lequel ?
J'ai un doute sur le TL431, j'ai testé plusieurs position, pas de différence.

Je n'ai aucune variation de tension sur S en règlent RV1 et RV2.

Si quelqu'un à la solution !!!!

Merci,

Yann-38

patrick07 · Message par **patrick07** » mer. déc. 28, 2011 15:00 pm

Bonjour Yann,

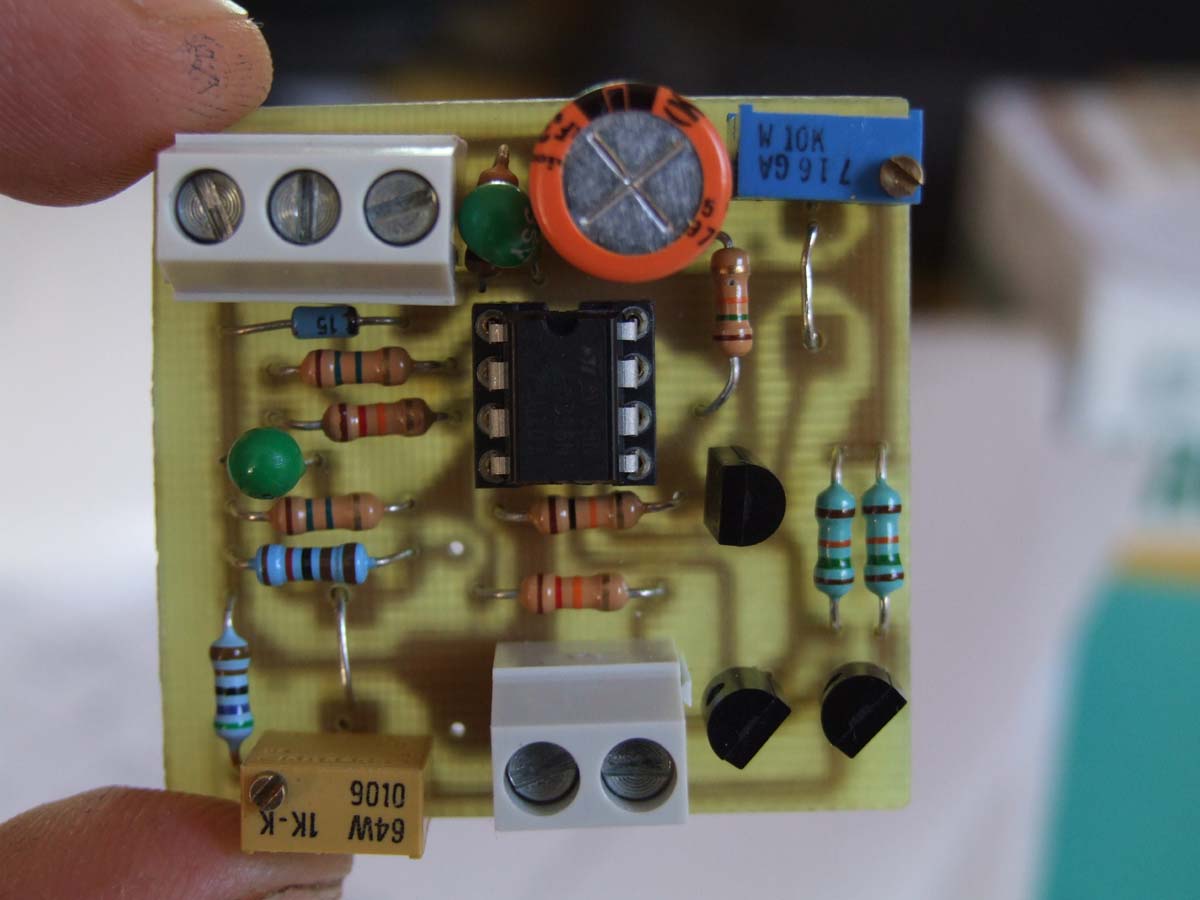

Envoies une photo recto et une verso de tes cartes, ici ou sur mon adresse email.

yann-38 · Message par **yann-38** » mer. déc. 28, 2011 15:28 pm

Le lien avec la photo n'a pas fonctionner !

yann-38 · Message par **yann-38** » mer. déc. 28, 2011 15:39 pm

Et le verso :

papoune47 · Message par **papoune47** » mer. déc. 28, 2011 16:15 pm

Bonjour Yan
Ton tl est à l'envers, la partie plane légérement vers le potor bleu
a+

yann-38 · Message par **yann-38** » mer. déc. 28, 2011 17:22 pm

Je l'avais mis comme ça au départ,
comme ça ne fonctionnait pas je l'ai tourné.

Yann-38

papoune47 · Message par **papoune47** » mer. déc. 28, 2011 17:50 pm

RE
As-tu mis une résistancede 1000 homs à la place de la pt1000 sur le bornier pour régler le zéro volt et une autre 1384homs (je ne suis pas sur de la valeur) pour régler le 10 volts.

yann-38 · Message par **yann-38** » mer. déc. 28, 2011 18:01 pm

Oui, j'ai mis la R 1000 homs, et règlent la RV1 je n'ai aucune variation

yann-38 · Message par **yann-38** » mer. déc. 28, 2011 19:19 pm

bon, j'ai remis la TL comme sur les doc, et j'arrive à intervenir sur la tension de sortie !

Yadumieux !

Merci

RFEDER66 · Message par **RFEDER66** » jeu. mars 15, 2012 12:28 pm

Bonjour,

Je suit depuis plusieurs mois et avec grand intérêts vos discussions. J'ai un projet de panneau solaire air eau.
Mon choix c'est porté sur le M3 XD26S 12VDC pour plusieurs raisons :
Les 3 ventilateurs fonctionneront en 12 v, les clapets de direction et le circulateur.
Etant limité en connaissance en électronique et électrique (j'ai lu le cour du Millenium pour les nuls très clair merci), j'ai fais le programme pour l'ensemble de mon installation sur le simulateur et ça fonctionne (super).
Je pensais qu'il suffisait de brancher les sondes(PT1000) sur les entrées analogiques et avec le bloc gain la conversion s'effectuait.
Donc si j'ai bien compris, il faut passer d'abord passer par un convertisseur.
Question : est-il possible
- de faire fonctionner le convertisseur de Patrick07 avec du 12 V ?
- que ce M3 envoie les données en temps réel sur mon ordinateur ?

Merci
Frédéric

papoune47 · Message par **papoune47** » ven. mars 16, 2012 8:46 am

Bonjour,
Pour avoir les données en temps réel sur le pc, il y a la supervision de pascall.

http://www.smartappsoftware.net/index.php

Pour le fonctionnement du convertisseur ça risque de faire juste,sinon tu pourrai alimenter les convertisseurs avec un chargeur type téléphone portable, patrick07 pourra en dire plus.
cdt dd
