Re: PV routeur low cost DIY

Message par flen42 »

En tout cas je suis sidéré de voir qu'aucune association n'a bougé le petit doigt devant ce problème
en gros l'autoconso inf à 3 kWc c'est 30 000 installations déclarées en France

admettons le double en non déclarées , ce n'est pas 100 000 installs de 3 kWc qui vont affoler les compteurs .

nous ça nous intéresse et énerve parce qu'on aime ce sujet , mais vu d'ailleurs ça ne représente rien !
Les Énergies Renouvelables ? c'est tout naturel !

Avatar du membre
clyric
Technicien Solaire
Technicien Solaire
Messages : 479
Enregistré le : jeu. mars 23, 2017 12:11 pm
Localisation : morangis

Re: PV routeur low cost DIY

Message par clyric »

ça représente rien, mais nous sommes qq part les pionniers, c'est à nous d'ouvrir le chemin.
et perso, c'est très intéressant et les résultats sont prometteurs.
-850W en autoconsommation
-175W en circuit fermé (12v)
-3m² en chauffage solaire à tuve en injection direct chauffage
-6m3 de cuves eau
- IOT et controle de la maison par Domoticz
lien : https://github.com/xlyric/

Avatar du membre
lilsaint
Newbie
Newbie
Messages : 25
Enregistré le : lun. août 05, 2019 17:26 pm

Re: PV routeur low cost DIY

Message par lilsaint »

Bonjour,
Merci pour le travail effectué ici et la mise à disposition de ce tuto.
Je me lance dans la réalisation du PV Routeur. Entre le site pvrouteur.free.fr et le premier post, des questions subsistent sur les pièces à acheter:
- condensateur 10uF : est ce que le voltage est important ? je trouve du 50v, du 400v, etc..
- Pour le transfo AC, j'ai ouvert hier une alim de téléphone fixe portable. J'ai, avec bcp de chance, réussi à mesurer 7.5 V en tension alternative, sur le circuit imprimé.
Comment est ce que je fais pour retirer tout le superflux et avoir mon alim en AC ?
Cdt

Avatar du membre
clyric
Technicien Solaire
Technicien Solaire
Messages : 479
Enregistré le : jeu. mars 23, 2017 12:11 pm
Localisation : morangis

Re: PV routeur low cost DIY

Message par clyric »

j'en parle ici
viewtopic.php?f=16&t=9837&start=15

il faut juste que tu retire le pont à diode.
( la plaque avec le condensateur et les 4 diodes )
-850W en autoconsommation
-175W en circuit fermé (12v)
-3m² en chauffage solaire à tuve en injection direct chauffage
-6m3 de cuves eau
- IOT et controle de la maison par Domoticz
lien : https://github.com/xlyric/

Avatar du membre
lilsaint
Newbie
Newbie
Messages : 25
Enregistré le : lun. août 05, 2019 17:26 pm

Re: PV routeur low cost DIY

Message par lilsaint »

J'ai changé de modèle pour avoir la bonne connectique (alim de disque dur externe) ; celle ci sort du 12v.

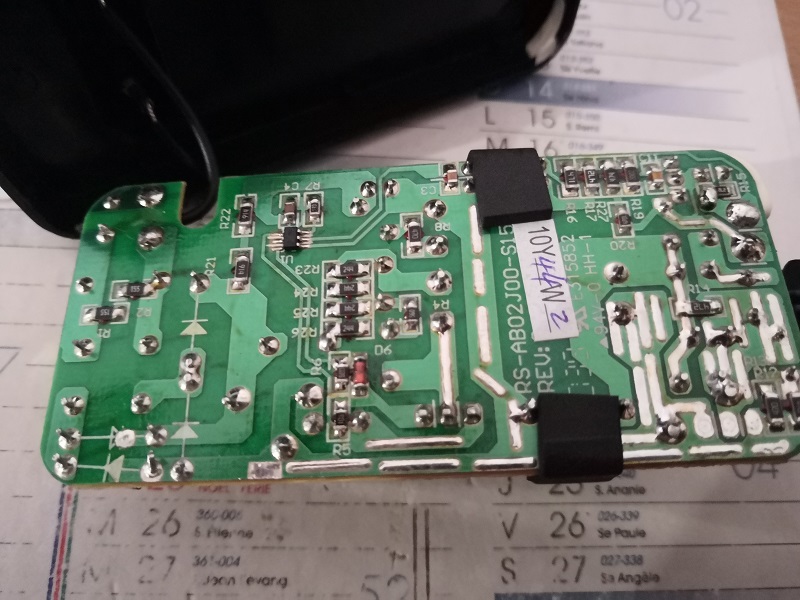

Je vois bien le pont de diode en bas à droite :
Mais comme tout est sur la même plaque, je ne vois pas ce qu'il faut retirer. Est ce que vous pouvez me guider un peu plus ?

Aperçu de l'autre coté :

Avatar du membre
clyric
Technicien Solaire
Technicien Solaire
Messages : 479
Enregistré le : jeu. mars 23, 2017 12:11 pm
Localisation : morangis

Re: PV routeur low cost DIY

Message par clyric »

Personnellement, l'alimentation que tu as pris est bien trop massive pour alimenter le circuit.
il aurait fallu trouver un transformateur simple

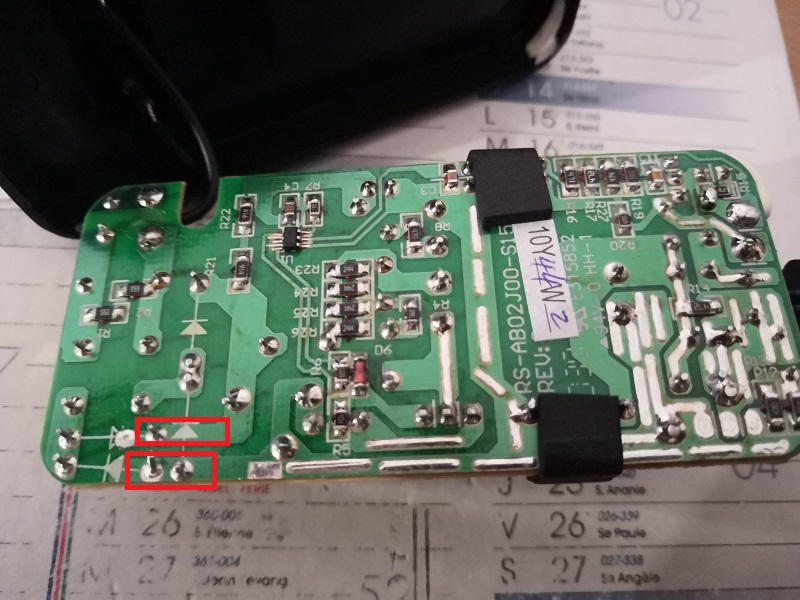

après à vérifier, mais la partie ondulée devrait être ici. et tu peux isoler le pont à diode en les retirant.
par contre quel sont tes besoins ? la charge est t'elle distante de ton tableau ? à tu besoin d'avoir des infos sur ce qu'il se passe ?
comme sans vouloir remettre en question le travail du British, il est destiné à une configuration assez spécifique.
-850W en autoconsommation
-175W en circuit fermé (12v)
-3m² en chauffage solaire à tuve en injection direct chauffage
-6m3 de cuves eau
- IOT et controle de la maison par Domoticz
lien : https://github.com/xlyric/

Avatar du membre
lilsaint
Newbie
Newbie
Messages : 25
Enregistré le : lun. août 05, 2019 17:26 pm

Re: PV routeur low cost DIY

Message par lilsaint »

Je vais continuer de faire mes placards pour trouver quelque chose de plus simple.

Effectivement, quelques infos sur ce que je veux faire ne seraient pas de trop.
Je veux router le surplus dans mon chauffe eau. Il est actuellement raccordé à un contacteur jour/nuit dans mon tableau. il doit y avoir 5m de câble entre le CE et le contacteur. Le montage sera installé à coté du tableau électrique.
Je n'ai pas besoin de savoir ce qu'il se passe au nouveau du PV Routeur tant qu'il fonctionne. Je prévois un autre montage à base de Rasp Pi Zero pour lire la téléinfo du Linky et alimenter une base MariaDB.
Côté PV, j'ai un SOLAX Boost X1 éloigné du tableau général de la maison et pour remonter les infos de productions, soit j'arrive à utiliser la sortie RS485 soit pince ampère métrique à la sortie de l'onduleur le tout sur un nouveau RaspPI pour alimenter la même bdd.

Avatar du membre
j2c
Maitre Solaire
Maitre Solaire
Messages : 758
Enregistré le : ven. juin 21, 2019 14:24 pm
Localisation : Somme (Amiens Sud)

Re: PV routeur low cost DIY

Message par j2c »

:!: Attention, retirer les ponts de diode dans une alim à découpage peut faire de très gros dégâts. :!:

Ton alim de disque dur, n'est pas du tout adaptée pour le projet. Il te faut une alim avec un transfo

Coté 230V direct branché sur le transfo, et en sortie de transfo, retirer le pont de diode et le condensateur polarisé (qui risque de ne pas du tout apprécier l'inversion de polarité au démarrage).


Pourquoi on utilise un bloc simple avec un transfo ? C'est pour se synchroniser avec la phase de la tension . Tu compares ensuite cette phase, avec l'information (tension issue de la sonde de courant). Si les 2 sont en phase, tu es en sous-tirage. Sinon tu es en production.



Pourquoi une alim à découpage ne permet pas ce genre de chose ?
Le fonctionnement est "simple".
On prend du 230V, on le redresse... (ce qui donne du environ 400V continu = ATTENTION DANGER !) on le stock dans un condensateur... (toucher ce condensateur.. et c'est la mort !!)
Puis avec un composant électronique, on découpe une toute petite tranche de courant, et on l'envoie dans un transformateur miniature (qui fonctionne très bien à haute fréquence)

De l'autre coté du transfo, on récupère une tension basse.. mais très hachée qui est stoquée à nouveau dans un condensateur avant d'être servi à ton disque dur.

J'ai volontairement vulgarisé.

Sauf que voilà, à partir du moment où tu as redressé, et lissé le courant (avant le passage dans électronique de hachage).. tu as perdu l'information que tu voulais : le sens de la phase de ta tension de secteur.


:!: Je vais sans doute passer pour un gros lourd ! ATTENTION DANGER.. Ne JAMAIS OUVRIR UNE ALIM A DÉCOUPAGE pour la modifier. :!:
CESI Auto installé en RP (démonté depuis)
Nouveau projet solaire dans une maison en travaux.
https://j2c.org

Avatar du membre
lilsaint
Newbie
Newbie
Messages : 25
Enregistré le : lun. août 05, 2019 17:26 pm

Re: PV routeur low cost DIY

Message par lilsaint »

Merci pour ces précisions, si je ne trouve pas de transfo, j'acheterai un modele tout prêt. est ce qu'il est possible d'en trouver des moins chers chez aliexpress ou autre ? Je ne trouve QUE du AC/DC

Pour ma question sur les condos, est ce que vous avez une référence ?

Avatar du membre
j2c
Maitre Solaire
Maitre Solaire
Messages : 758
Enregistré le : ven. juin 21, 2019 14:24 pm
Localisation : Somme (Amiens Sud)

Re: PV routeur low cost DIY

Message par j2c »

Les transfos .. c'est pas sur que tu en trouves encore beaucoup en vente. ça se récupère.

J'irai faire un tour dans mon grenier pour voir si je trouve pas quelque chose à t'envoyer ;)

Le soucis des sites "à pas cher", c'est quand tu cherches un truc précis, t'es pas sur d'avoir ce que tu veux. Car les descriptions sont sujettes à des modifications de dernière minute..
CESI Auto installé en RP (démonté depuis)
Nouveau projet solaire dans une maison en travaux.
https://j2c.org

Avatar du membre
BJ36
Technicien Solaire
Technicien Solaire
Messages : 429
Enregistré le : mar. déc. 27, 2005 10:33 am
Localisation : Chateauroux 36 (centre)
Contact :

Re: PV routeur low cost DIY

Message par BJ36 »

bonjour,
regarde sur la page 1 les explications avec un transfo de récup
A+

Avatar du membre
lilsaint
Newbie
Newbie
Messages : 25
Enregistré le : lun. août 05, 2019 17:26 pm

Re: PV routeur low cost DIY

Message par lilsaint »

BJ36 a écrit :bonjour,
regarde sur la page 1 les explications avec un transfo de récup
A+
Bjr,
Oui lu et relu mais
recuperer un transfo à BOBINES qui sort entre 3 et 15V DC ou AC (ancien chargeur de tél portable Nokia par exemple). Si le transfo sort du courant continu (DC) alors il faut l'ouvrir et retirer le pont de diodes de facon a avoir du courant alternatif (AC) en sortie de celui ci. Il faut enlever le circuit imprimer vert sur la photo ci dessous:
c'était trop succinct pour moi surtout quand ça ne correspond pas aux alims que j'ai pu ouvrir. Il faut que je trouve le bon modèle, ensuite ça devrait le faire.

Avatar du membre
j2c
Maitre Solaire
Maitre Solaire
Messages : 758
Enregistré le : ven. juin 21, 2019 14:24 pm
Localisation : Somme (Amiens Sud)

Re: PV routeur low cost DIY

Message par j2c »

Un truc comme ça fera largement l'affaire
https://fr.shopping.rakuten.com/offer/b ... ma-9w.html
CESI Auto installé en RP (démonté depuis)
Nouveau projet solaire dans une maison en travaux.
https://j2c.org

Avatar du membre
BJ36
Technicien Solaire
Technicien Solaire
Messages : 429
Enregistré le : mar. déc. 27, 2005 10:33 am
Localisation : Chateauroux 36 (centre)
Contact :

Re: PV routeur low cost DIY

Message par BJ36 »

j'ai fait le montage avec un transfo de ce type https://fr.aliexpress.com/item/18913298 ... 6c37Cs8Hcx

Avatar du membre
j2c
Maitre Solaire
Maitre Solaire
Messages : 758
Enregistré le : ven. juin 21, 2019 14:24 pm
Localisation : Somme (Amiens Sud)

Re: PV routeur low cost DIY

Message par j2c »

Effectivement à ce prix là, c'est imbattable.

J'ai retrouvé un transfo 230v - 9V Ac/Ac.
CESI Auto installé en RP (démonté depuis)
Nouveau projet solaire dans une maison en travaux.
https://j2c.org
