Renseignement vanne 3 voies somatherm

[axil_76]

Bonjour,
Quelqu'un sait comment brancher électriquement la vanne 3 voies (servomoteur) somatherm 6231 ??
Merci

[p_bricoleur]

Bonsoir,

J'imagine que c'est le servo-moteur que tu veux brancher pas la vanne.
Et tu nous dis pas pour la brancher à quoi.
Bon déjà c'est du 230V, donc les précautions d'usage (fusibles, etc)

J'allais expliquer les fils mais y a mieux sur le site du fabriquant :

http://www.somatherm.fr/docs/fiches/Ser ... geuses.pdf

Cordialement

[axil_76]

oups ... je me suis trompé !!! désolé !
j'avais vu la docs sur le site constructeur mais je vois pas trop comment ca se branche ... le Bleu .... la phase (avec fusible) ... c'est le marron et le noir que je vois pas ???? c'est commandé par un boitier electronique pour l'ouverture et la fermeture de la vanne ???
Cordialement

[axil_76]

heu c'est plutot l'inverse le bleu c'est le neutre et le marron et noir ca doit etre commande par un boitier electronique !
il existe une petite carte electronique a base de pic ???

[Mallusone]

Marron noir c'est le 220Volt... mais marron pour tourner dans un sens et Noir pour tourner dans l'autre sens... bien sûre il ne faut pas alimenter les deux ( marron et noir) en même temps sinon

[p_bricoleur]

Petit schéma que j'avais fait il y a quelques mois.
Tout le sujet est intéressant à lire.

http://forum.apper-solaire.org/viewtopi ... 4186#14186

Je recycle, c'est écologique (en temps).

[gegef6fsk]

bonsoir,

je n'ai pas répondu pour le branchement................

car c'est écrit dessus!!!!!!!!!!!!!!!!!!!!!!!!!!
sur le capot avec les flèches de rotation...

bientôt ils vont vous demander la .......lune!!!!!!!

a plus gérard

[axil_76]

merci pour vos reponses :D
j'avais compris qu'il fallait pas brancher les deux fils en meme temps je voulais juste savoir si c'etait bien du 220 V qui arrivait sur les bornes noir et marron ... c'est comme meme pas la lune !!!
personne n'a realisé un petit montage a base de PIC ???

[p_bricoleur]

Axil,

Un montage pour faire quoi ?

Bien sûr, pour commander les 2 fils de commande de la v3v...

Mais elle sert à quoi cette vanne ?
Elle doit s'ouvrir et se ferme selon quelle règle ?
Elle sert à mélanger du chaud et du froid (l'objectif initial de cette vanne) ou à diriger le flux tantôt d'un côté tantôt de l'autre ?

Cordialement

[axil_76]

j'ai une vanne 3 voie manuel sur mon circuit de chauffage (juste apres ma chaudiere fuel ) et je voudrais automatiser/reguler cette vanne 3 voie pour que l'eau de retour puisse en fonction de la température exterieur etre + ou - renvoyé dans le circuit de chauffage .

[gegef6fsk]

bonsoir,

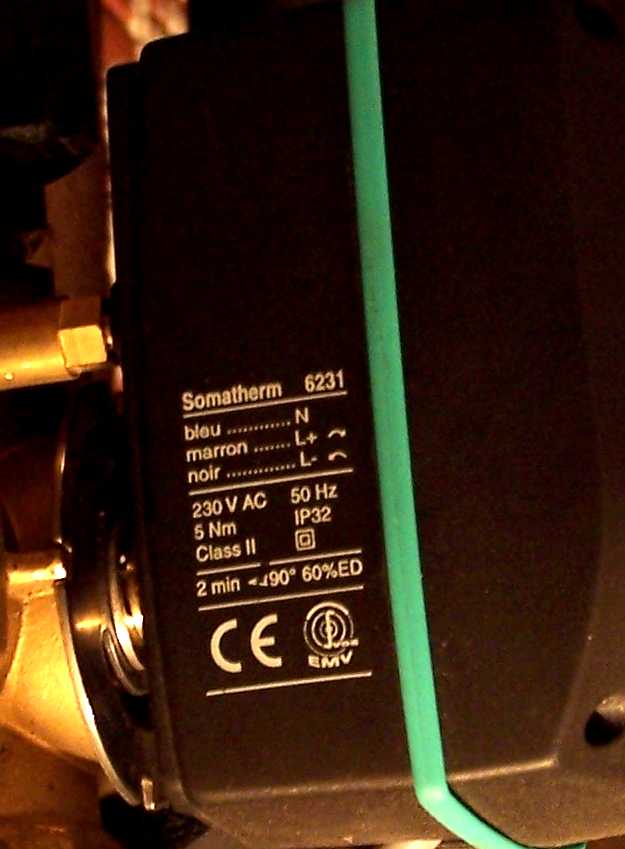

si,si ......c'est bien la lune que tu demandes axil ....et j'en apporte la preuve....sur la photo....
ça ma vraiment mis en rogne....
ou alors tout est effacé chez toi ....ou....alors ce n'est pas la meme!!!

[p_bricoleur]

Pour faire ça il faut un régulateur chauffage pour vanne de mélange.

Il calcule la température de départ chauffage en fonction de la température extérieure et il pilote la v3v pour obtenir cette température.

On le règle en fonction des besoins en température de la maison selon la température extérieure (loi d'eau).

On peut aussi piloter la v3v avec un automate.

Cordialement

[gegef6fsk]

bonjour,

précision sur la photo du boitier moteur de la vanne somatherm

c'est une 4 voies .....plus pratique pour les mélanges
par contre le moteur (ou les 2 micros moteurs )qui se branche dessus , sont les meme pour 3 v ou 4 voies
pour indication le prix 105 zorros chez bricot il y a 1 an et demi.

le tout sera commendé par la régulation actuelle apres basculement de celle ci par relais via M2 qui pilote l'ensemble solaire

rechercher avec le net les vannes 3 et 4 voies .....et les explications
pour du mélange ,préférez la 4 voies!

cordialement gérard

[gegef6fsk]

re,

je reviens sur les 3 et 4 voies

avec un lien, quand vous aurez imprimés et lu et relu pour certain vous comprendrez!!!

http://europe.hbc.honeywell.com/france/ ... 3r0703.pdf


et surtout qund faut il prévoir une vanne mélangeuse motirisée
a partir de la page 11 du pdf

http://www.ccs.be/cmmy_tempolec/rootonl ... lation.pdf

nota:
si vous avez du mal avec acrobat reader et des pc anciens ,faites comme moi ,j'utilise foxit reader.....ça marche tres bien et ça ne prends pas de place et pas gourmand en ressource!!!!

bonne lecture gérard

[paillejo]

bonsoir,

merci gg pour ces pdf, ils sont clairs et limpides .
ta vanne somatherme tu l'as trouvé à brico machin ?
d'autre part, j'ai lu sur des anciens post (il y a un an en gros) que tu avais trouvé de l'armaflex pas trop cher , tu n'aurais pas une adresse à tout hasard (le mieux que j'ai pu négocier au niveau local (25 de remise) est à 5,13 ttc en 13 mm pour du cu de 22 ) et il m'en faut 50 m.

cordialement
