avis sur mon projet merci

[ice 54]

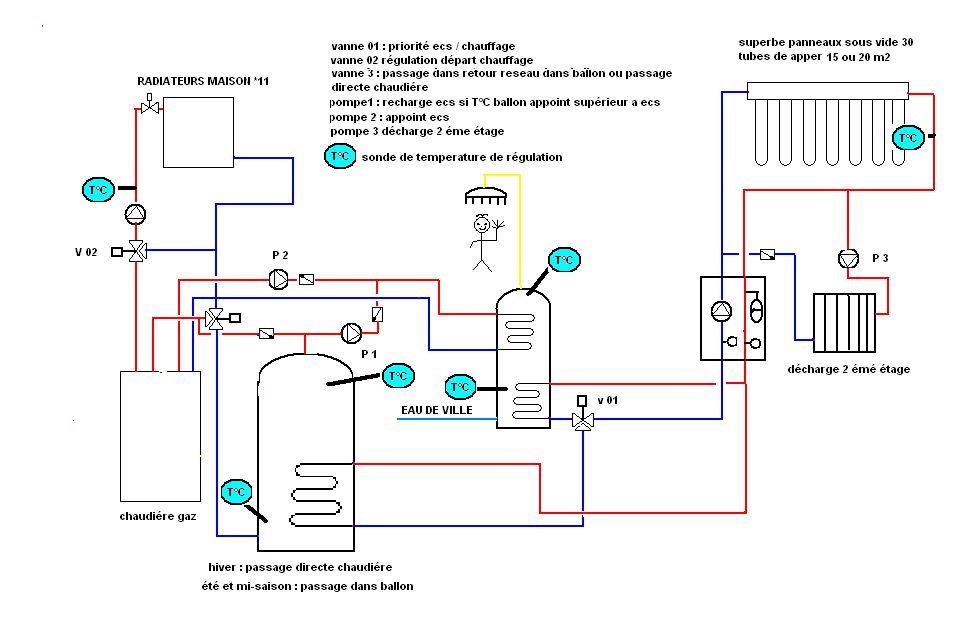

Bonjour ci- joint la derniere évolution de mon schéma vous en pensez quoi ??

[babar]

Salut

Ton circulateur P1 ne sert à rien car si tu veux envoyer de l'énergie solaire dans ton ECS autant passer directement par les panneaux pour faire du préchauffage. De plus le retour serait mal placé est devrait être dirigé plus haut dans le stock via une vanne directionnel pour na pas casser la stratification.

Mettre un circulateur sur ton radiateur de décharge car sinon l'eau ne passera pas naturellement dedans; le radiateur présentant plus de pertes de charge que le réseau. Ou alors mettre l'électrovanne sur le circuit solaire pour obliger de passer par le radiateur en cas de demande de décharge.

[ice 54]

Bonjour Babar,
L'objectif de la pompe 1 est surtout de recharger le ballon ECS l'été car je me sert du ballon d'appoint chauffage pour contenir une éventuelle surchauffe.Si à un moment (en été) mon ballon de chauffage est à une température supérieure au ballon ECS je le recharge .Il n'est pas rare dans l'est d'avoir 4 ou 5 j sans soleil.S'est dommage d'envoyer l'énergie sur la boucle de dissipation alors que je dispose d'un ballon d'environ 1000 litres qui ne sert a rien.

Autrement effectivement je pense monter une pompe sur le radiateur de dissipation afin d'être sur qu’il y a du débit.

Niveau schéma il me reste à implanter les sondes et les clapets.

Je suis toujours en pleine hésitation sur le nombre de panneaux 3 ou 4 (sous vide du forum 30 tubes) donc la contenance des stockages.

Salutations et bonne AM

[ice 54]

[quote="ice 54"]Bonjour Babar,
L'objectif de la pompe 1 est surtout de recharger le ballon ECS l'été car je me sert du ballon d'appoint chauffage pour contenir une éventuelle surchauffe.Si à un moment (en été) mon ballon de chauffage est à une température supérieure au ballon ECS je le recharge .Il n'est pas rare dans l'est d'avoir 4 ou 5 j sans soleil.S'est dommage d'envoyer l'énergie sur la boucle de dissipation alors que je dispose d'un ballon d'environ 1000 litres qui ne sert a rien.

Autrement effectivement je pense monter une pompe sur le radiateur de dissipation afin d'être sur qu’il y a du débit.

Niveau schéma il me reste à implanter les sondes et les clapets.

Je suis toujours en pleine hésitation sur le nombre de panneaux 3 ou 4 (sous vide du forum 30 tubes) donc la contenance des stockages.

Salutations et bonne AM[/quote]

Schéma modifié pour la 6 éme fois , mais bon je ne déséspére pas il me semble que je touche au but.

salutations

[babar]

ok pour la pompe P1....

Le circulateur de décharge sera mieux de l'autre coté du radiateur, "au frais".

Pour tes sondes de régulation il va manquer les sondes solaire au niveau des échangeurs.

Sinon je pense que c'est pas mal à première vu!

[ice 54]

Bonsoir, merci Babar pour tes remarques.
Que veux tu dire par les sondes sur les échangeurs solaires?

Je commence à regarder sérieusement le matériel, y a t'il une personne qui à des documents sur les panneaux solaire type sous vide 30 tubes du forum.
Afin d'une part de calculer la puissance avec 3 ou 4 panneaux et afin de renseigner le permis de travaux.

salutations

[babar]

Pour que ta régul sache si il y a de l'énergie solaire récupérable elle va regarder la différence de température entre la sonde du capteur et la température du ballon au niveau de l'échangeur, la partie la plus fraiche.

Donc ce ne seront pas les sondes du haut du stock qui elles serviront plus à la décharge des ballons car elles se situent dans la zones de chaleur solaire utilisable.

[p_bricoleur]

Bonsoir,

Quelques remarques rapides :

1) Les sondes dans les ballons qui servent à déclencher le circulateur solaire doivent être vers le serpentin solaire, donc beaucoup plus bas que là où tu les as dessinées

2) Pour ton ballon solaire, il te faut une sonde en bas (pour le déclenchement solaire) et une en haut pour l'ouverture de la v3v sur le retour chauffage.

3) Dans le ballon chauffage, l'entrée froide doit être tout en bas, sinon il n'y a aucun moyen de prendre la chaleur entre le fond et l'entrée froide.

4) Tu as connecté le ballon chauffage en dehors de la boucle de chauffage, c'est mieux. Maintenant que se passe t-il si ton retour est à 20°C, le haut de ton ballon à 30°C et que tu veux de l'eau de chauffage à 40°C : il faut que le ballon et la chaudière soient en série (en supposant que ça convient à la chaudière).

Cordialement

[babar]

4) Tu as connecté le ballon chauffage en dehors de la boucle de chauffage, c'est mieux. Maintenant que se passe t-il si ton retour est à 20°C, le haut de ton ballon à 30°C et que tu veux de l'eau de chauffage àment 40°C : il faut que le ballon et la chaudière soient en série (en supposant que ça convient à la chaudière).

Et justement, finalement, dans le cas d'un chaudière condens est ce que le fait de na pas condenser à tous les cas serait vraiment préjudiciable car les fait de venir réchauffer la chaleur solaire et donc de l'utiliser augmente le taux d'utilisation du système. Je ne sais pas si ca serait vraiment envisageable comme ca...pas de condensation mais un rendement solaire plus interessant lorsque celle ci n'est pas utilisable bien sur.

[ice 54]

Bonjour Babar et P- bricoleur,
Je regarde l'heure de vos message et je me dis que le soleil est couché depuis bien longtemps
Ci joint le schéma modifié, je pense que l'emplacement des sondes est fixés par le fabricant des ballons, il n'y a pas peut être pas trop le choix.

Pour ma chaudière à ce jour s'est une normal mais dans un future très proche il y aura une condensation. Je pense donc qu'il est possible durant le début du printemps et le début de l'automne de perdre l'effet condensation en utilisant le solaire (quoi que les retours sont beaucoup plus froid en mi saison (normale les départs sont également + froid), Cependant l'hiver il faut impérativement utiliser la condensation.
Mettre le ballon en série n'est pas forcément idéal car il réchauffe les retours.
Y a-t-il une personne qui a les données technique d'une ch condensation afin de nous donner les régimes de température retour conseillé ?
Sur mon schéma la consigne est la température de départ chauffage, si le ballon chauffage a une T°C supérieure a cette consigne il est utilisé, sinon la vanne 3 voies le déconnecte et elle utilise la ch condensation. (Le montage en parallèle ou en série dépend donc du type de générateur.
Salutations

[ice 54]

Re bonjour , je vous présente l'ultime évolution de mon schéma :
Il est presque la perfection (ok s'est facile après 8 reprises) mais bon le résultat et là.
Salutations

[babar]

Salut

Y a-t-il une personne qui a les données technique d'une ch condensation afin de nous donner les régimes de température retour conseillé ?

C'est du fioul ou du gaz nat? Car les points de rosé sont différents de mémoire c'est 47°C pour le fioul et 54 pour le gaz nat. Il faut bien compter 10 à 15°K de pincement sur le foyer donc ca va te faire des retours à disons 33°C pour le fioul et 40 pour le gaz nat pour pouvoir condenser.

[ice 54]

Bonjour Babar,

La chaudière est au gaz nat, la condensation au fod s'est du suicide !!
J'ai retourné le problème dans tout les sens et je pense que mieux vaux perdre sur la condensation de la chaudière et récupérer de l'énergie solaire gratuite que de pénaliser la récupération solaire en mi saison.

Babar tu n'a pas de doc sur les panneaux sous vide du forum (puissance, encombrement ........) afin d'une part de calculer mon stockage et d'une autre part de les donner lors du dépôt de la déclaration de travaux.


Salutations

[ice 54]

Bonjour , y a t'il une personne du forum qui aurait des photo des tubes sous vide du forum montes en façade. Les support sont ils correctes ou il faut les renforcés ?

merci

[babar]

Non, désolé pas de doc mais il doit bien y avoir ca sur le forum je pense...

Ps: Condensation gaz brulé en gaz nat entre 53 et 58°C suivant combustion.
