Réparations possible tuyaux cuivre? dans capteurs en façade

[kironk]

tu as un avis ici de quelqu'un qui a déjà fais une réparation

Le brasage fort argent avec chalumeau oxy , c'est vraiment trop violent.

Un fer de 150w et de la brasure tendre, sans tout découper.

[domwood]

Bonsoir,

je n'ai trouvé qu'un descriptif succinct des capteurs, en allemand, dans les pdf de montage connus sur google. j'ai l'impression que la feuille est en alu, donc procédé industriel pour sa liaison avec les capillaires, si c'est le cas.

Le choix de la méthode sera peut-être à faire une fois identifiées toutes les fuites.

en oxy-acétylène ou oxy-propane, l'argent fond effectivement à une température plus basse que du cupro-phosphore, mais l'argent devient fluide comme de l'eau et ça peut aussi être galère s'il y avait un peu de vide à combler. (vraiment pas pâteux du tout).

en fait, ta première photo n'est pas super explicite, et sur la seconde, je n'ai pas trouvé où c'était.

HS : Ce genre de configuration de panneau ne permet pas vraiment de chasser l'eau, il faudrait impérativement ensuite n'y introduire que du glycol. et donc du glycol en bon état. on peut facilement vérifier son efficacité en mettant un échantillon au congélo.

[lil]

Bonjour,

Mes panneaux ne se sont pas correctement vidangé, je ne sais pas pourquoi, et aujourd'hui, j'essaie de les remettre en eau et ça pisse par les fentes de ventilation situées en bas du panneau du haut (ils sont en façade).

Il s'agit de panneaux plans solaire diffusion LM Peint posés horizontalement et qui fonctionnaient en thermosiphon (https://boutique-solaire-diffusion.eu/p ... peint.html).

Comment j'ouvre ce panneau pour voir si c'est possible de faire une brasure ?

Merci d'avance

[domwood]

salut,

à ta place je n'hésiterais pas à interroger Solaire Diff

[Lescaussilois]

hello la team,pour ma part, lorsque j'ai fait ma boulette, j'ai reparé et ca tient bon.
si tu te lance dans la manip, il te faudra déposer le panneau et passer par le dos, a savoir decouper la feuille d'alu , sortir la laine de roche, puis l'echangeur pour reparer

[lil]

Bonjour,
Merci à vous deux.
Solaire Diffusion m'a transmis un document d'un client qui leur a fait un compte rendu pour exactement le même problème, avec la procédure pour ouvrir le panneau par l'avant. Sans forcément nécessité de le déposer.
Le voilà :

reparation_panneau_solaire.pdf

(363.9 Kio) Téléchargé 947 fois

[domwood]

merci pour le retour,

le rédacteur est membre Apper, pseudo fifi, et je n'ai pas retrouvé ce compte rendu dans l'ancien portail. à rectifier !

[lil]

Bonjour,

Je me suis finalement décidé à déposer et ouvrir le capteur qui gelé.

Les pare-closes sont parties comme dans la doc.

Le joint et la vitre aussi.

Par contre, en-dessous, je n'ai accès à rien, je me retrouve face à une plaque noire (du cuivre je suppose) sous laquelle les tubes de l'échangeur sont soudés.


Donc je ne sais pas trop comment faire.

J'ai entrepris de séparer les profilés alus qui composent le cadre. D'abord j'ai du percer les 4 rivets du premier angle. Ça libère une cornière petite cornière.

Ensuite j'ai commencé à tirer sur le grand profilé, celui du bas mais ça ne vient pas car le panneau isolant couleur alu de l'arrière du panneau est collé sur toute la longueur.

Bref c'est la merde et j'ai pas envie de tout casser inutilement.

Alors si quelqu'un a un conseil...

Merci d'avance

[YvesBr]

Bonjour,
Ça m'est arrivé aussi.
La partie capteur est une sorte d'échelle, je crois que je l'ai faite glisser pour qu'elle se dégage des trous de passage hors des profilés de côté.
Pour la réparation, c'était au niveau de la jonction entre le collecteur et un capillaire, ça n'a pas tenu à la soudure. J'ai fait un pansement avec un tissu de verre et une résine à base de silicone. Ça tient toujours. Les capteurs sont en auto-vidange et ne montent pratiquement pas en pression.

[lil]

J'ai pu réparer le capteur.

En fait il faut percer seulement la paire de rivets du petit coté du capteur et faire glisser en décollant le panneau arrière avec une spatule, ça permet de retirer le grand coté.

Ensuite j'ai replié le panneau arrière et retiré la laine de verre pour accéder à l'échanger.



Ensuite: nettoyer les lèvres, poncer les lèvres et la zone autours, rapprocher les lèvres, appliquer l'étain, mettre sous pression pour vérifier et tout remonter.

C'est fait, les panneaux produisent à nouveau depuis quelques jours

[monteric]

Bravo , c'est vraiment immortelle un panneau thermique

Eric

[lil]

Salut,

Au début de l'hiver dernier, j'ai vidangé.

Avant-hier, j'ai voulu remettre en eau. Ça a recommencé à pisser comme l'année dernière...

Soit ça n'a à nouveau pas vidangé correctement, soit la réparation de l'année dernière n'a pas tenu. Pourtant tout a fonctionné pendant une saison...

J'ai déposé le panneau, retiré le joint, les pare-closes et la vitre. Replié le coin de la feuille en cuivre noire où j'avais fais ma réparation.

J'ai mis sous pression et c'est bien là que ça pisse.

J'ai aspiré la vieille soudure avec du gros fil électrique souple trempé dans du flux décapant.

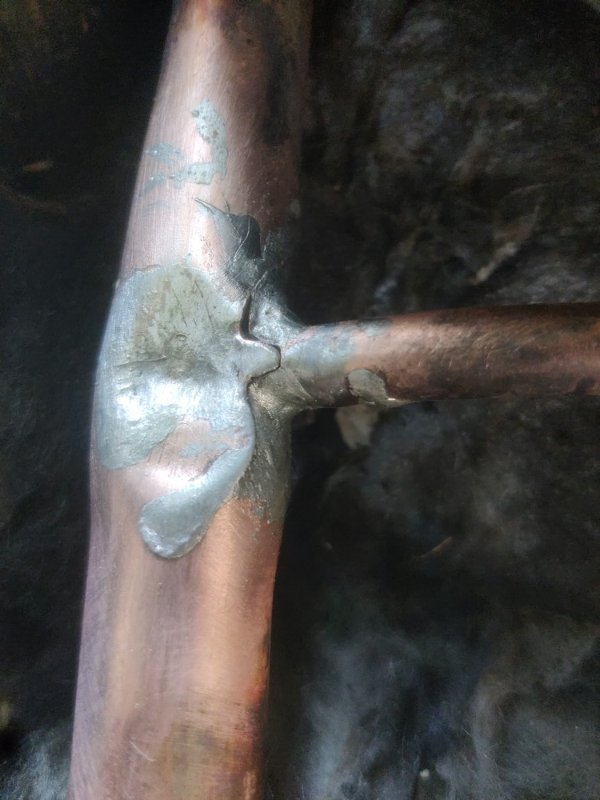

J'ai brossé un peu. Voilà le résultat:


J'avais fais des gros pâtés d'étain, j'avais du m'y reprendre à plusieurs fois avant que ça finisse par être étanche et c'était assez dégueulasse.

Est-ce qu'un spécialiste peut me donner la procédure pour réparer ça proprement?

Merci d'avance

[YELLOW WHEELY BIN]

Loin d'être spécialiste, j'ai souvenance d'une vidéo où on a perçé un trou au milieu de la zone abimée, pour ensuite insérer un crochet, avant de chauffer au rouge, pour ensuite tirer la partie creuse pour retrouver une forme acceptable, avant de réparer.

Sinon, découper l'ensemble avec 3 coups de scie, et manchonner un nouveau Té inégal, à la soudure douce.

https://www.anjou-connectique.com/plomb ... 9Mt_MoAXDt

Bon courage,

YWB

[monteric]

Bonjour,

Personnellement à chaque fois que je suis intervenue sur ce types de problèmes, j'ai brasé et cela parfaitement fonctionné.

Eric

[YvesBr]

Bonjour,
J'ai traité le même cas ces derniers jours.
L'année dernière, j'avais fait un manchonnage fibres de verre + silicone. A la remise en route cette saison, ça ne tenait plus.
Redémontage. J'ai refait avec de l'étain, tapoté au marteau pour rapprocher les bords des fissures, usé du décapant. Après moultes tentatives, ça a fini par être étanche. J'avais connecté un tuyau d'arrosage, bouché les autres trous pour faire des essais de tenue à la pression, jusqu'à ce que ce soit bon.
