Salut MAMO,
belle réalisation.
C'est un remplacement du chauffe-eau thermo-dynamique auto-construit sur la base d'un groupe Airton ou ce dernier est encore fonctionnel.
C'est 18 tubes pour 400l est inclinaison 45°.
@+
Capteur Ecoenerger
Modérateurs : ramses, Balajol, monteric, ametpierre, j2c, françois34
[quote="patrick13"]Salut MAMO,
belle réalisation.
C'est un remplacement du chauffe-eau thermo-dynamique auto-construit sur la base d'un groupe Airton ou ce dernier est encore fonctionnel.
C'est 18 tubes pour 400l est inclinaison 45°.
@+[/quote]
Salut!
La petite Airton fonctionne toujours
Mais là...
Elle ne tourne plus depuis une semaine !
Merci le soleil ,la consigne du régulateur de la petite étant à 52°...
Cette valeur a largement été dépassé grâce au soleil !
Des photos ici: http://www.chaleurterre.com/forum/viewt ... 1&start=30
36 tubes à 45° au sud sur ballon de 400l avec échangeur primaire de 2 m2
A+Nicolas.
belle réalisation.
C'est un remplacement du chauffe-eau thermo-dynamique auto-construit sur la base d'un groupe Airton ou ce dernier est encore fonctionnel.
C'est 18 tubes pour 400l est inclinaison 45°.
@+[/quote]
Salut!
La petite Airton fonctionne toujours
Mais là...
Elle ne tourne plus depuis une semaine !
Merci le soleil ,la consigne du régulateur de la petite étant à 52°...
Cette valeur a largement été dépassé grâce au soleil !
Des photos ici: http://www.chaleurterre.com/forum/viewt ... 1&start=30
36 tubes à 45° au sud sur ballon de 400l avec échangeur primaire de 2 m2
A+Nicolas.
Modifié en dernier par MAMO le mer. août 26, 2009 12:32 pm, modifié 1 fois.
[quote="thermitch"]Bonjour et bienvenue Mamo, bonjour tous
Belle installation
On ne voit peut-être pas bien sur la photo mais j'ai l'impression que la vanne du purgeur auto est restée ouverte ?
[/quote]
Bonsoir à tous
Merci thermitch pour la bienvenue
Bravo tu as le regard du tigre
Le purgeur supporte 180° , y'a t'il problème ?
Dans le doute,je crois que je vais le fermer.
Merci, à plus
Belle installation
On ne voit peut-être pas bien sur la photo mais j'ai l'impression que la vanne du purgeur auto est restée ouverte ?
[/quote]Bonsoir à tous
Merci thermitch pour la bienvenue
Bravo tu as le regard du tigre
Le purgeur supporte 180° , y'a t'il problème ?
Dans le doute,je crois que je vais le fermer.
Merci, à plus
-
thermitch
- Maitre Solaire
- Messages : 4065
- Enregistré le : dim. mars 16, 2008 13:45 pm
- Localisation : Marcillé-Robert (35)
- Contact :
Le problème du purgeur auto n'est pas "que" sa tenue en t°, 180° ça devrait aller.
Le problème majeur est que si tu as vaporisation, ça partira par le purgeur au lieu de la soupape de sécurité.
Tu ne verra donc rien, ou alors de vilaine trace de glycol sur le toit qui feront plus ou moins de dégâts.
Le niveau et la pression vont baisser, tu vas te mettre à brasser de l'air ... etc.
Donc vanne fermée dès que la purge est terminée
Je reviens sur la (TA) soupape de sécurité.
Elle doit être :
- raccordée à un tuyau qui rentre dans un bidon de préférence translucide
- le bidon doit être vide
- il doit porter le nom et les propriétés du fluide caloporteur
Ainsi tu verras quand ta soupape s'est déclenchée, tu videras le bidon après chaque déclenchement constaté.
Le problème majeur est que si tu as vaporisation, ça partira par le purgeur au lieu de la soupape de sécurité.
Tu ne verra donc rien, ou alors de vilaine trace de glycol sur le toit qui feront plus ou moins de dégâts.
Le niveau et la pression vont baisser, tu vas te mettre à brasser de l'air ... etc.
Donc vanne fermée dès que la purge est terminée
Je reviens sur la (TA) soupape de sécurité.
Elle doit être :
- raccordée à un tuyau qui rentre dans un bidon de préférence translucide
- le bidon doit être vide
- il doit porter le nom et les propriétés du fluide caloporteur
Ainsi tu verras quand ta soupape s'est déclenchée, tu videras le bidon après chaque déclenchement constaté.
Salut Thermitch.
Ben oui,j'avais pas penser à la stagnation
Le toyo en sortie de soupape de secu,c'est en cour...
Pour Freezer.
Le montage est des plus simple...
En partant du bas de serpentin:
Vase d'expension et groupe de secu.
Circulateur de recup
Clapet anti thermo-siphon....(moi aussi je me suis fais avoir
) 15° de perdu en une nuit
Une regul resol BS4 à 80 roros
Schémas basique, La liaison est en cuivre recuit de 16-14.
Largement suffisant.
Le circulateur tourne en vitesse 1 et La Resol le regul entre 30 et 40%.
La conso du circulateur en V max est de 40 Watts
Le cop est donc énorme !
Ben oui,j'avais pas penser à la stagnation
Le toyo en sortie de soupape de secu,c'est en cour...
Pour Freezer.

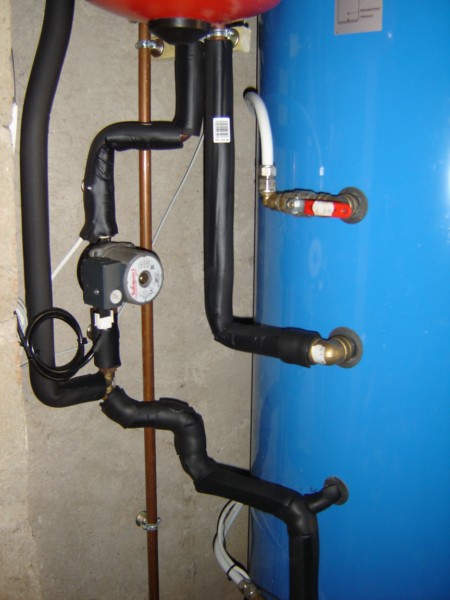

Le montage est des plus simple...
En partant du bas de serpentin:
Vase d'expension et groupe de secu.
Circulateur de recup
Clapet anti thermo-siphon....(moi aussi je me suis fais avoir
) 15° de perdu en une nuit Une regul resol BS4 à 80 roros
Schémas basique, La liaison est en cuivre recuit de 16-14.
Largement suffisant.
Le circulateur tourne en vitesse 1 et La Resol le regul entre 30 et 40%.
La conso du circulateur en V max est de 40 Watts
Le cop est donc énorme !
- Fichiers joints
-
- DSC02353 [].JPG (55.57 Kio) Vu 3209 fois
[quote="gegef6fsk"]bonsoir,ou bonne nuit,
je me refait un pc dédié solaire....ça prend du temps
6mm de pluie sur le 46
la bienvenue à un nouveau de la somme (80) et bravo pour l'installation
notre président ne va pas tarder à vous demander un compte rendu....ça serait bien ...je pense que vous savez ou ils se trouvent ? la procédure y est également
dans association ---en pratique...dans théorie ,il y a des fiches.
ok pour l'humour,oui mais pas langage sms ...on se défoule avec les émoticônes......au fait patoche depuis la réunion dans le 43 que l'on à fait chez toi.....on t'as embarqué un truc sans le vouloir???
il te manque beaucoup de voyelles je trouve...ils ont dû te filer la dose pour t'endormir pour l'opération .....
humour
pour ce qui est de la chauffe la nuit...oui ,ça m'est arrivé.....mais moi je chauffe les panneaux avec le ballon ecs....thermosiphon quand tu nous tiens!
à demain gérard[/quote]
Merci gégé !
Mais je ne suis pas de la somme, (85,moi)
Je trouve mes repères sur le forum
et je vous fait signe !
je me refait un pc dédié solaire....ça prend du temps
6mm de pluie sur le 46
la bienvenue à un nouveau de la somme (80) et bravo pour l'installation
notre président ne va pas tarder à vous demander un compte rendu....ça serait bien ...je pense que vous savez ou ils se trouvent ? la procédure y est également
dans association ---en pratique...dans théorie ,il y a des fiches.
ok pour l'humour,oui mais pas langage sms ...on se défoule avec les émoticônes......au fait patoche depuis la réunion dans le 43 que l'on à fait chez toi.....on t'as embarqué un truc sans le vouloir???
il te manque beaucoup de voyelles
je trouve...ils ont dû te filer la dose pour t'endormir pour l'opération ..... humour
pour ce qui est de la chauffe la nuit...oui ,ça m'est arrivé.....mais moi je chauffe les panneaux avec le ballon ecs....thermosiphon quand tu nous tiens!
à demain gérard[/quote]
Merci gégé !
Mais je ne suis pas de la somme, (85,moi)
Je trouve mes repères sur le forum
et je vous fait signe !-
gegef6fsk
-
allonsbon
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mar. janv. 20, 2009 10:40 am
- Localisation : Nantes 44
Salut,
Pour mamo qu'est ce que tu as mis comme clapet anti thermosiphon, marque modèle stp.
Moi aussi je suis abonné à ce phénomène physique bien emmerdant quand on veut pas !
Je l'avais résolu avec un type de clapet, mais 2 mois après le clapet n'est plus opérationnel !!
Pour thermitch, en général à combien est taré la soupape au purgeur auto, celle du vase expansion est 6 bars je crois su mon instal ?
Pour mamo qu'est ce que tu as mis comme clapet anti thermosiphon, marque modèle stp.
Moi aussi je suis abonné à ce phénomène physique bien emmerdant quand on veut pas !
Je l'avais résolu avec un type de clapet, mais 2 mois après le clapet n'est plus opérationnel !!
Pour thermitch, en général à combien est taré la soupape au purgeur auto, celle du vase expansion est 6 bars je crois su mon instal ?
Kit 36 tubes + ballon double serpentins 300 l- Coleos (casto-brico)
-
thermitch
- Maitre Solaire
- Messages : 4065
- Enregistré le : dim. mars 16, 2008 13:45 pm
- Localisation : Marcillé-Robert (35)
- Contact :
[quote="allonsbon"]
Pour thermitch, en général à combien est taré la soupape au purgeur auto, celle du vase expansion est 6 bars je crois su mon instal ?[/quote]
Il n'est pas question de soupape et de tarage sur un purgeur auto.
En fait c'est un système à flotteur.
Quand le purgeur est plein d'eau, le flotteur est en haut et vient fermer le trou vers l'extérieur.
Si de l'air arrive, le flotteur descend et ouvre ce trou
... par lequel s'échappe l'air
... donc le niveau d'eau
... donc le flotteur qui bouche à nouveau le trou
... et une scie d'huit
Tu peux voir ici cet appareil et d'autres encore
Pour ta soupape de sécurité - peut-être proche du vase d'expansion mais qui n'a pas de lien fonctionnel direct - elle devrait être tarée à 3 bars.
Celle d'un ballon ECS sera à 7 bars.
Attention qu'il n'y ait pas eu inversion
Pour thermitch, en général à combien est taré la soupape au purgeur auto, celle du vase expansion est 6 bars je crois su mon instal ?[/quote]
Il n'est pas question de soupape et de tarage sur un purgeur auto.
En fait c'est un système à flotteur.
Quand le purgeur est plein d'eau, le flotteur est en haut et vient fermer le trou vers l'extérieur.
Si de l'air arrive, le flotteur descend et ouvre ce trou
... par lequel s'échappe l'air
... donc le niveau d'eau
... donc le flotteur qui bouche à nouveau le trou
... et une scie d'huit
Tu peux voir ici cet appareil et d'autres encore
Pour ta soupape de sécurité - peut-être proche du vase d'expansion mais qui n'a pas de lien fonctionnel direct - elle devrait être tarée à 3 bars.
Celle d'un ballon ECS sera à 7 bars.
Attention qu'il n'y ait pas eu inversion
-
allonsbon
- Stagiaire Solaire
- Messages : 114
- Enregistré le : mar. janv. 20, 2009 10:40 am
- Localisation : Nantes 44
Merci de ta réponse,
Il faut que je vérifie les soupapes de sécurité effectivement, mais ayant 2.5 bars dans le primaire je pensais qu'il déchargeait en surpression à 6 bars et non pas à 3, mais j'ai peut être confondu entre les 2.
On m a indiqué que le purgeur auto pourrait servir en cas de surchauffe et vaporisation du primaire (dans le cas d'un défaut grave de fonctionnement uniquement).
Ma question est : est ce que la soupape de sécurité proche du vase d'expansion est censé s'ouvrir avant la vaporisation, si oui la vaporisation ne devrait jamais arrivée ?
Il faut que je vérifie les soupapes de sécurité effectivement, mais ayant 2.5 bars dans le primaire je pensais qu'il déchargeait en surpression à 6 bars et non pas à 3, mais j'ai peut être confondu entre les 2.
On m a indiqué que le purgeur auto pourrait servir en cas de surchauffe et vaporisation du primaire (dans le cas d'un défaut grave de fonctionnement uniquement).
Ma question est : est ce que la soupape de sécurité proche du vase d'expansion est censé s'ouvrir avant la vaporisation, si oui la vaporisation ne devrait jamais arrivée ?
Kit 36 tubes + ballon double serpentins 300 l- Coleos (casto-brico)
