Groupement capteurs à tubes Mai 2007

[Yoda31]

Bonjour

Je vais renouveler l’expérience de faire rentrer des panneaux à tubes d’Asie pour quelques amis et moi même.

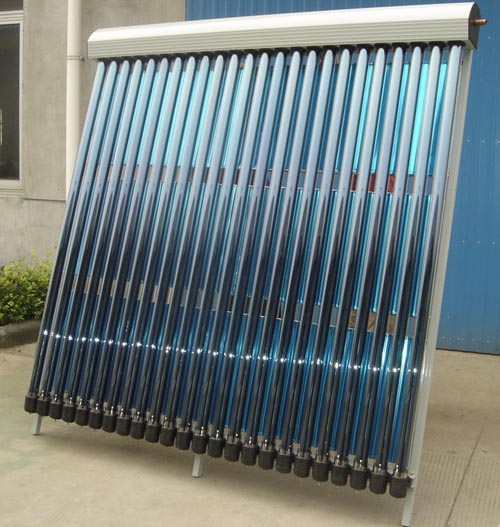

Le modèle correspond à la photo jointe mais avec plus de tubes, c’est un panneau de 30 tubes de 58 mm de diamètre par 1800 mm de long. Il est équipé d’un collecteur alu avec isolation mousse de polyuréthane et de tubes sous vide à caloduc du type bien connu.
J’ai pu voir ce modèle sur le stand du fabricant Sunpower à la Feria solaire de Madrid dernièrement, ils diffèrent des panneaux à collecteurs inox précédents et présentent certains avantages qui amélioreraient notablement le rendement selon le fabricant Chinois.
Ils ont désormais un nouveau type de tube à haut rendement avec un revêtement sélectif plus efficace (revêtement à couche cermet) ainsi qu’un nouveau clinquant d’aluminium améliorant la conduction thermique vers le heat pipe. Les bouchons du collecteur sont maintenant vissées.

Si certains d’entre vous sont intéressés je me propose de me charger de l’import comme l’an passé. Le coût sera fonction de la quantité commandée, comptez environ 450 à 480 Euros ht soit environ 550Euros ttc pour un 58/1800 x30tubes avec reflecteurs. Les panneaux seront livrés à Toulouse.
Je ne demanderai pas d’acompte, mais une confirmation de commande écrite comme la dernière fois, le paiement se fera à la livraison sur Toulouse.

A vous lire

[r45v]

Bonjour Yoda31,

Est ce que c'est le même tube que l'année dernière (exemple kroutchef)? Ou c'est des tubes type Kamax cadoduc clasique! ou des u pipe?

Je me suis permis de donner le lien a certains membres de Chaleur Terre qui recherchaient la prochaine commande groupée.

Si tu n'y vois pas d'inconvéniant je passerais le message aussi sur Chaleur Terre.

[Yoda31]

Bonsoir

Pas de problème pour ton copié/collé sur chaleur terre, je vais en profiter pour m’inscrire !

Oui ce sont des caloduc classiques, Kroutchev a lui des 70mm a ailettes planes avec soudure verre/métal (moi aussi), les 58mm ont une soudure verre /verre, le remplacement du tube verre seul est plus économique (4/5 euros contre 15), car pour les 70mm on est obligé de changer le tube complet avec le heat pipe.
Les 58mm ont un revêtement circulaire sur la face extérieure du tube intérieur et suivent passivement le soleil.
Nous avions fait rentrer majoritairement des 58mm l'année passée et quelques 70mm.
Je joins quelques infos sur le nouveau revêtement à haut rendement.

[beber]

Merci pour ta proposition Yoda31,
peux tu nous dire approximativement les dimensions de l'ensemble et la puissance d'un tel capteur?
pour ce qui est du SAV ou garantie et du délai d'approvisionnement ?

[Guinebault]

Bonjour Yoda,

Connais-tu les coefficients de ces capteurs no, a1 et a2 de ces capteurs?

J'hésite entre 12 capteurs plans Marvel CLS 2510 ou 8 des capteurs à tubes sous vide que tu proposes.

Cordialement.

Daniel.

[slimo]

Bonjour Yoda 31.
Je serais intéressé par 2 panneaux,peut tu me donner des précision sur la taille des colis? J'ai 1 petite remorque de 1x1.20M croit tu que ça soit suffisant?
Merci à toi pour l'initiative.

[francis]

Bonsoir yoda 31
Je me demande à quelle température résiste la mousse des collecteurs.Cela peut être important en cas de surchauffe.
Je me demandais si comme tu importes des capteurs complets,on ne peut pas avoir uniquement des tubes et quel prix.Dans mon cas je pourrais etre intéressé par 55 tubes 58.

[GRIZLI00]

[quote="slimo"]Bonjour Yoda 31.
Je serais intéressé par 2 panneaux,peut tu me donner des précision sur la taille des colis? J'ai 1 petite remorque de 1x1.20M croit tu que ça soit suffisant?
Merci à toi pour l'initiative.[/quote]

Bonjour,

je me permets de répondre, j'ai déjà fait le transport de chez Malogne à chez moi, il te faut une remorque de 2M de long pour permettre au carton de reposer sur toutes leurs longueurs, sinon risque de casse, ne surtout pas mettre en porte à faux, les boites font +- 30cm/30cm pour 15 tubes + un autre carton par collecteur.

[Malognes]

Bonsoir,

Sous ce lien, tu vas trouver les dimensions des SPA58-1800/30 inox que nous avons importés l'an passé. Les aluminium doivent être similaire en conditionnement. http://forum.apper-solaire.org/viewtopic.php?t=579
Une caisse de tubes (15) pèse dans les 35kg.
L'idéal est une remorque de 2 mètres minimum.

A+

[r45v]

Pour information ce type de capteur rentre dans un break Passat ou BX tu en rentres l'équivalent de deux capteurs. j'ai pas de photo

[kroutchef]

voici une photo de la première livraison ...

Comme on peut le voir , il ne rentre, au forceps, que 5 capteurs 20 tubes 70mm"slopping" (sans cadre de pose en terrasse ) dans un 806 ( ou un Espace ) pas un tube de plus !!!
Les capteurs 30 tubes 58mm ont quasiment des embalages de même dimension...

[Yoda31]

Bonjour

Pour répondre à tous :

La référence du produit est :
SPA(B) -58/1800-30
(B) signifie collecteur Alu.
Diamètre des tubes : 58mm
Longueur des tubes : 1800mm
Quantité de tubes : 30
Dimension en hors tout : 4.43m2
Dimension du colis collecteur : 2560mm x 160 x 245
Dimension du colis tubes : 1900x 335x215 X 2 cartons
Merci malognes pour les autres infos!

Ce panneau est nouveau, je n’ai pas les rendements mais il est en cour d’agrément Solar keymark par le fabricant. Le précédent modèle SPA 58/1800 avec collecteur inox et isolant laine de verre, que vous trouvez en France chez plusieurs distributeurs a été homologué EN12975-2:2006.
Si certain veulent cet ancien modèle, le prix sera de 550Euros ttc mais avec les réflecteurs inclus.
Car après vérif cette nouvelle version n’inclut pas les réflecteurs, il y aura un supplément de 44euros ttc par capteur de 30tubes.

Pour info, les coefs de rendement de l’ancien SPA 58/1800 selon En12975-2 sont ceux-ci :

Par rapport à la surface d’absorbeur :
n0 :0.674
a1 :2.452
a2 :0.0098
Par rapport à la surface d’entrée :
n0 :0.573
a1 :2.085
a2 :0.0083

Incidence de l’angle transversal (AIM) à 60°= x 1.42

Au vu de ces résultats moyens et de mes remarques, le fabricant a réagi et m’a très clairement expliqué la liste de points qui ont été amélioré pour obtenir de meilleurs rendements sur ce nouveau panneau.

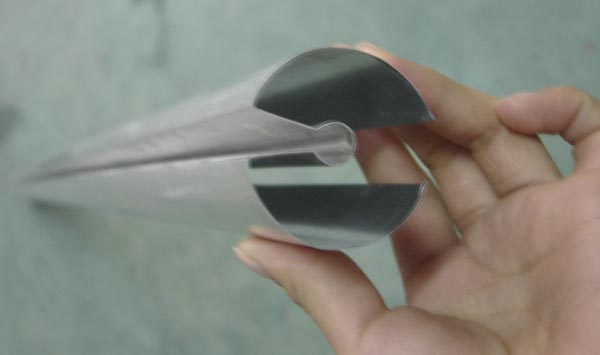

Notamment en utilisant des tubes multicouches équipés d’un meilleur clinquant alu (voir photo jointe), le tout provenant d’un nouveau fournisseur (voir doc dans le message en amont).

Concernant les tubes en pièces détachées, oui je peux faire rentrer des tubes seuls, le prix pour le tube verre seul (58mm/1800mm) : 4 Euros ttc, (non il ne manque pas un zero !)
Le tube verre complet avec caloduc cuivre et clinquant : 11Euros ttc par carton de 10/15pcs mini.

Concernant l’isolation polyuréthane, effectivement elle ne résiste pas aussi bien aux hautes températures (> 150°) que la laine minérale, mais par contre elle isole mieux et ne prend pas l’humidité.

Concernant la garantie, comme vous pouvez le constater, les prix sont très bas, je ne peux pas vous offrir en plus une garantie de 5 ou 10ans mais je vous propose le minimum légal de 2ans de garantie qui se limitera au remplacement du matériel défectueux.

Concernant la livraison, elle se fera fin Juillet.
Pour ceux qui sont éloignés, à ce stade ne vous préoccupez pas trop du transport, nous organiserons cela en temps voulu et tenterons de vous regrouper régionalement, pour faire un envoi commun ou du covoiturage (ou plutôt cocamionnage !).

[Guinebault]

Bonjour Yoda31,

Existe t-il sur le marché des tubes d'autres constructeurs ayant ce nouveau revêtement à "haut" rendement ou similaire?

Cordialement.

Daniel

[Yoda31]

Certainement, mais je ne connais pas tous les détails de tous les fabricants.
Je vois d'après les rapports du SPF par exemple, que beaucoup ne sont pas top, mais les choses semblent bouger en Asie et la qualité s'améliore.
Je pense que c'est grâce notamment aux rapports de test Européen qui remettent en cause certaines techno en dévoilant des défauts de rendement plus difficiles à apprécier autrement.

[Yoda31]

Bon après négociation, les chinois viennent de me confirmer que finalement ils nous offrent les réflecteurs avec ces nouveaux panneaux.
Donc il n'y aura pas de supplément de 44Euros pour les réflecteurs!

Bon Wend ensoleillé.
