Bonjour à tous,

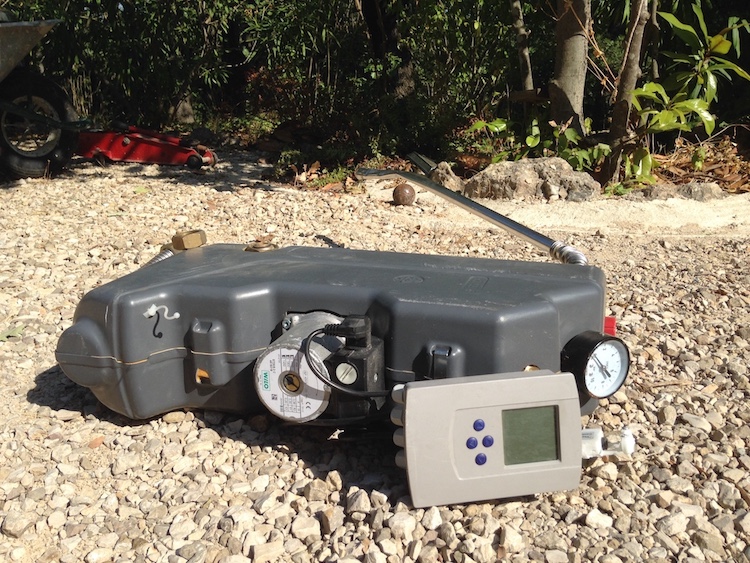

Qui connaitrait le modèle du groupe de transfert (et surtout de la régulation) de la photo ci-jointe? J'ai récupéré ce groupe de transfert avec des panneaux Atlantic Guillot mais pas de bol, il ne figure aucune référence sur le matériel. Hors j'aimerais bien déterminer si je peux utiliser ce matériel pour mon projet, et si oui trouver sa notice d'utilisation!

Merci d'avance à ceux qui prendront le temps de me répondre!

Bonjour,
9a se démonte ? La marque et le modèle sont peut être marqués dedans !

Oui ça se démonte, non il n'y a rien de marqué!

Pas glop...

Bonsoir,
Il ne devrait pas être trop difficile de trouver comment alimenter la régulation sur le 230 v (Une photo du bornier le cas échéant)
Les indications de l'affichage donneront déjà un Modèle et une version.
Une photo plus détaillée (Modèle, Puissances etc ..) du circulateur permettra également d'estimer ses possibilités
cdt
Bertrand

Bonjour,
C'est un groupe de transfert Atlantic Solerio.
La doc devrait se trouver en ligne.
Cdt
Jean

Merci à Pacobab et Balajol pour leurs réponses!

A Pacobab: Super, j'ai trouvé les docs des groupes sur le site Atlantic Guillot. Par contre concernant la régulation, le site propose les notices de modèles plus récent (Navistem S2000, S3000) , avec sortie PWM et tout le toutim. Visiblement cela ne correspond pas au matériel que j'ai récupéré.

A Balajol: bien vu l'idée de mettre sous tension, je me fous des pieds au xxxx de ne pas y avoir pensé! Pas vu de n° de modèle ni rien à la mise sous tension (voir photo ci-dessous). Par contre les symboles me rappellent une régulation basique que nous avions manipulé lors de la formation au Gabion. Sauf que je n'ai pas pensé à noter le matériel que nous y avions utilisé. .

SI qq1 reconnait cette régulation et peut me dire où me procurer la doc, ce serait formidable!

Jean-Yves 06 a écrit :Merci à Pacobab et Balajol pour leurs réponses!

A Pacobab: Super, j'ai trouvé les docs des groupes sur le site Atlantic Guillot. Par contre concernant la régulation, le site propose les notices de modèles plus récent (Navistem S2000, S3000) , avec sortie PWM et tout le toutim. Visiblement cela ne correspond pas au matériel que j'ai récupéré.

A Balajol: bien vu l'idée de mettre sous tension, je me fous des pieds au xxxx de ne pas y avoir pensé! Pas vu de n° de modèle ni rien à la mise sous tension (voir photo ci-dessous). Par contre les symboles me rappellent une régulation basique que nous avions manipulé lors de la formation au Gabion. Sauf que je n'ai pas pensé à noter le matériel que nous y avions utilisé. .

SI qq1 reconnait cette régulation et peut me dire où me procurer la doc, ce serait formidable!

Bonsoir (ou Bonjour)
Et bien moi les symboles me parlent, ils ressemblent étrangement à du SOLAREG
J'ai les mêmes sur des Genius.

Essaye avec le bouton Flèche droite d'aller sur la clé, ce sont les paramètres de base (type de schéma etc..)

i : ce se sont les valeurs mesurées, T°, Marche circulateur


La main sur le clavier, les paramètres type delta T, Maxi charge ballon etc..

Puis de chercher comment valider Ok après chaque choix (surement avec les fleches)
Flèche gauche pour sortir du niveau

De quoi inspirer:
https://solarkonzept.org/manuals/1316BED100-1-10C.pdf Je pense le modèle le plus proche

http://www.apper-solaire.org/Pages/Grou ... vision.pdf


cdt
Bertrand

Grand merci BALAJOL!

Effectivement l'interface utilisateur correspond à 90% à mon régulateur. Au niveau connectique, par contre c'est totalement différent. Peut-être s'agit-il d'un SOLAREG I? Du coup j'ai envoyé 2 emails: l'un à Atlantic Guillot, l'autre à Prozeda pour leur demander la doc si ce régulateur leur ait connu. Wait and see. Sinon pas sûr que cela vaille le coup d'essayer de démêler le bignou, racheter l'un des connecteurs débrochable manquant etc.

Bonne journée

Bonsoir,
Une photo des connecteurs en Question ?
cdt
Bertrand

Bonjour,

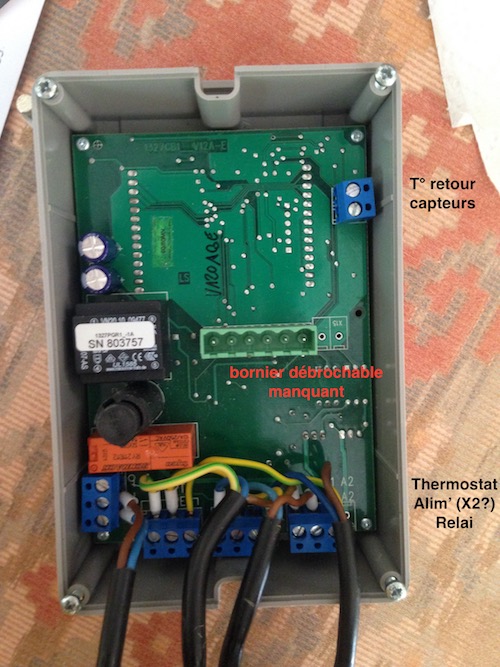

Ci-dessous une photo du régulateur ouvert.
Certains borniers étaient déjà occupés:
-les bornes du relais A1 (vers l'alimentation du circulateur).
-la T° retour capteur /aval circulateur en haut à droite.
-les Alim' (pourquoi y en a-t-il deux?). J'ai arbitrairement alimenté l'une des 2 et le régulateur s'est allumé.
-un contact sec relié à un petit boitier comportant l'inscription ("Thermostat Contact On/Off).
Par contre le bornier débrochable vert à 6 épingles (type "PCB" selon gxxgle) est manquant. J'imagine bien qu'il doit servir aux sondes de T° haut ballon/bas ballon/capteur.

Bref une notice technique serait la bienvenue! Pour l'instant Prozeda m'a répondu que le régulateur n'est pas de leur fabrication. Je suis en attente d'Atlantic.
Si j'arrive à approvisionner un connecteur correspondant je pourrais toujours faire des méthodes essais/erreurs. J'imagine qu'inverser les polarités sur des Pt1000 ne comporte pas un grand danger.

En tout état de cause Balajol, merci pour ton intérêt!

JY

Je ne connais pas cette carte mais pour t'aider à mieux comprendre,
En électronique la partie basse tension est toujours séparée de la partie haute tension.
Ce qui explique les relais en bas et la sonde de Temp en haut.
Généralement il y a des inscriptions sur les borniers pour le repérage
Si le bornier vert ne comporte aucune inscription n'est il pas simplement un connecteur interne pour le branchement d'un outil diagnostic propre au fabricant?

Bon courage...

Bonjour,
+1 pour le connecteur interne et le repérage des bornes.
Pour les pt1000, pas de polarité en effet
Cdt
Bertrand
