Bonsoir
J ai un probleme pour mettre au point une regulation
Sur internet j ai trouve un regulateur Jumo universel mais pas impossible de faire les reglages .
Donc je voudrais fabriquer le Minisun 2000 , le probleme c est pour la carte du circuit imprime est en photo et les cotes ne sont pas bonne pour les composants .
Merci beaucoup
Ledute
J ai un probleme pour mettre au point une regulation
Sur internet j ai trouve un regulateur Jumo universel mais pas impossible de faire les reglages .
Donc je voudrais fabriquer le Minisun 2000 , le probleme c est pour la carte du circuit imprime est en photo et les cotes ne sont pas bonne pour les composants .
Merci beaucoup
Ledute
- papy84
- Stagiaire Solaire
- Messages : 124
- Enregistré le : mar. déc. 19, 2006 17:20 pm
- Localisation : Orange 84
J'ai eu la chance d'avoir un contact direct avec Patrick, trés sympa en outre. J'ai donc réalisé d'abord un, puis d'autres Minisun qui marchent tous sans PB. Simple et efficace, suffisant pour un CESI, facile à régler, le top. On peut faire faire la carte par des pros sur internet ou en insoleuse et perchlo. Il faut 25 € de composants chez Conrad, un bon fer à souder et voilà.

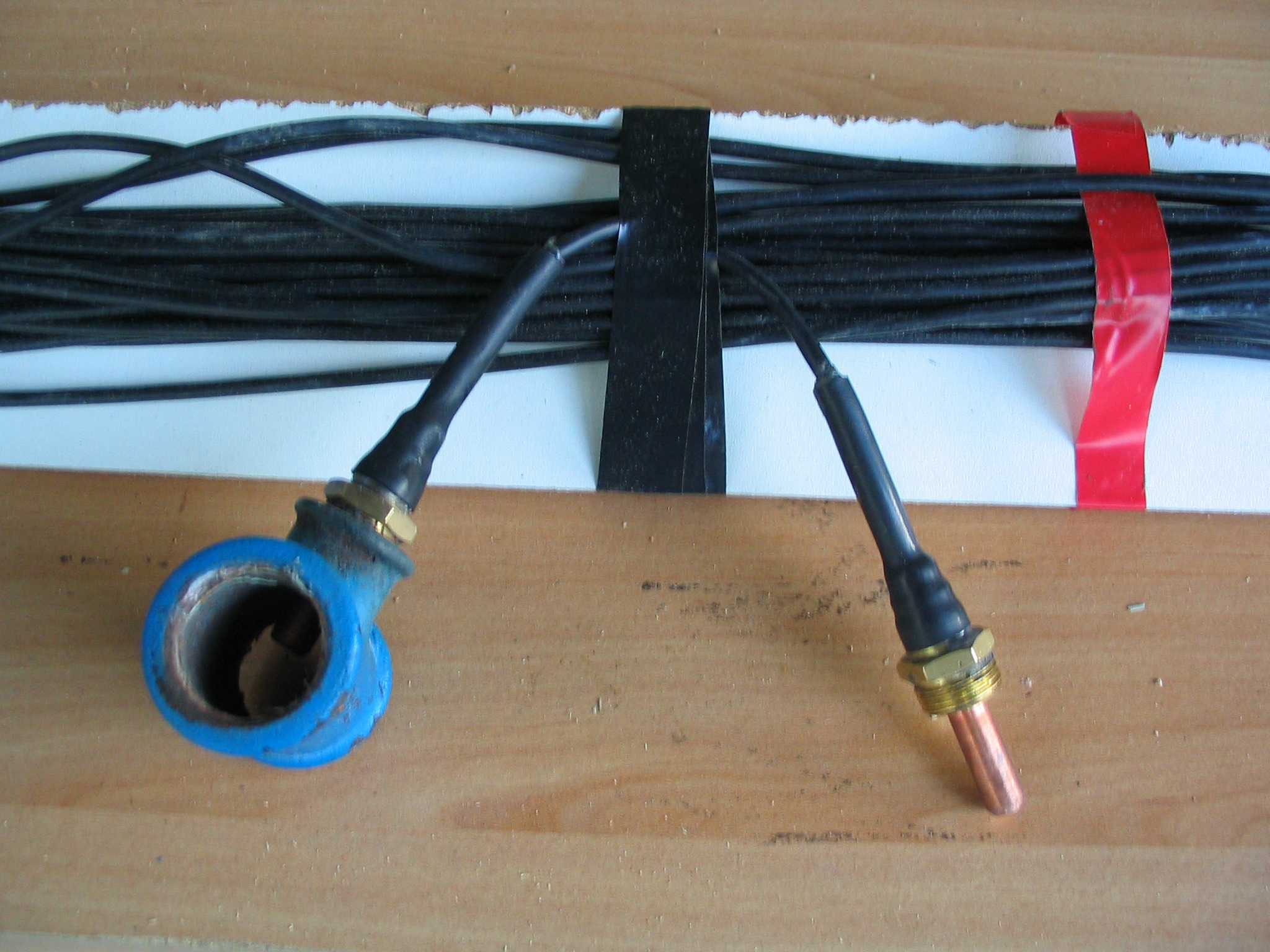

Voici des images du rendu et des doigts de gants pour les sondes KTY.
Voici des images du rendu et des doigts de gants pour les sondes KTY.
- Fichiers joints
-
- 100_0008.JPG (717.04 Kio) Vu 2290 fois
-
- 100_0011.JPG (755.55 Kio) Vu 2314 fois
- patrick07
- Maitre Solaire
- Messages : 1869
- Enregistré le : lun. avr. 03, 2006 11:07 am
- Localisation : Sud Ardèche -07- St Germain
- Contact :
Bonjour,
Beau travail Papy84 !!!
[quote="papy84"]... On peut faire faire la carte par des pros sur internet ou en insoleuse et perchlo. Il faut 25 € de composants chez Conrad, un bon fer à souder et voilà...[/quote]
Ou simplement me le demander, je peux graver quelques circuits imprimés et même fournir des cartes complètes prêtes à brancher... pour un tout petit prix !!!

Beau travail Papy84 !!!
[quote="papy84"]... On peut faire faire la carte par des pros sur internet ou en insoleuse et perchlo. Il faut 25 € de composants chez Conrad, un bon fer à souder et voilà...[/quote]
Ou simplement me le demander, je peux graver quelques circuits imprimés et même fournir des cartes complètes prêtes à brancher... pour un tout petit prix !!!
Patrick
[url=https://ard-tek.com/index.php/forum/sujets-recents]Le forum du MaxiSun[/url]
[url=https://ard-tek.com/index.php/forum/sujets-recents]Le forum du MaxiSun[/url]
- ametpierre
- Administrateur
- Messages : 1648
- Enregistré le : mar. déc. 13, 2005 18:07 pm
- Localisation : st-andré les alpes (04)
papy
tu pourrais préparer un compte rendu de ce travail pour apper
à mettre là avec les auttes:
http://www.apper-solaire.org/?Pratique
tu envois photo et texte
apres je me debrouille
tu pourrais préparer un compte rendu de ce travail pour apper
à mettre là avec les auttes:
http://www.apper-solaire.org/?Pratique
tu envois photo et texte
apres je me debrouille
- ramses
- Administrateur
- Messages : 2634
- Enregistré le : mer. janv. 23, 2008 21:49 pm
- Localisation : Belgique Prov Namur
- Contact :
bonjour a tous,
juste une question en voyant le doigt de gant de Papy84 :
Par simplicite, economie et esthetique, ne serait-il pas plus facile de faire un doigt de gant un peu plus "long" (10-15 cm) sur un bouchon 3/4"M et le placer au point haut oppose a la sortie du ou des panneaux. Le doigt de gand irait ainsi "prendre" la temperature dans le collecteur du panneau suffisament loin que pour etre brasse par le fluide circulant dans le premier barreau.
Je pense que la temperature a cet endroit est equivalente a celle de la sortie, me trompe-je ?
Bien a vous tous
juste une question en voyant le doigt de gant de Papy84 :
Par simplicite, economie et esthetique, ne serait-il pas plus facile de faire un doigt de gant un peu plus "long" (10-15 cm) sur un bouchon 3/4"M et le placer au point haut oppose a la sortie du ou des panneaux. Le doigt de gand irait ainsi "prendre" la temperature dans le collecteur du panneau suffisament loin que pour etre brasse par le fluide circulant dans le premier barreau.
Je pense que la temperature a cet endroit est equivalente a celle de la sortie, me trompe-je ?
Bien a vous tous
- ametpierre
- Administrateur
- Messages : 1648
- Enregistré le : mar. déc. 13, 2005 18:07 pm
- Localisation : st-andré les alpes (04)
- papy84
- Stagiaire Solaire
- Messages : 124
- Enregistré le : mar. déc. 19, 2006 17:20 pm
- Localisation : Orange 84
Pardon pour l'attente, à ceux qui bossent. Mais en Juillet même les retraités partent en vacances... 8)
le chef d'abord, Pierre: c'est d'accord je vais m'y mettre et préparer un CR de ces régul et doigts; en PdF ou Open Office? je n'ai que du gratuit chez moi! En outre je pense aussi faire un CR (livre presque) sur mes autres expériences en auto construction totales, 3 déjà. On va voir.
ledute: Vois en direct avec patrick07, ce qu'il propose est excellent et trés sympa. Un Minisun complet, monté, prêt à installer.
Sinon, tu vois un site pro qui fait le CI et tu montes toi même les composants, mais il faut là un minimum de savoir faire en électronique.
ramses: ta remarque est pertinente et j'ai effectivement modifié la longueur et le positionnement des sondes capteurs. Le résultat est plus précis.
C'est super de partager nos bricotrucs.
On avance ensemble, j'espère.
le chef d'abord, Pierre: c'est d'accord je vais m'y mettre et préparer un CR de ces régul et doigts; en PdF ou Open Office? je n'ai que du gratuit chez moi! En outre je pense aussi faire un CR (livre presque) sur mes autres expériences en auto construction totales, 3 déjà. On va voir.
ledute: Vois en direct avec patrick07, ce qu'il propose est excellent et trés sympa. Un Minisun complet, monté, prêt à installer.
Sinon, tu vois un site pro qui fait le CI et tu montes toi même les composants, mais il faut là un minimum de savoir faire en électronique.
ramses: ta remarque est pertinente et j'ai effectivement modifié la longueur et le positionnement des sondes capteurs. Le résultat est plus précis.
C'est super de partager nos bricotrucs.

- ametpierre
- Administrateur
- Messages : 1648
- Enregistré le : mar. déc. 13, 2005 18:07 pm
- Localisation : st-andré les alpes (04)
merci papy84 pour ton CR
je laisse aux 90% de gens sympas qui ont promis un cpte rendu détaillé avec photo pour le site d'apper
(http://www.apper-solaire.org/?Pratique/compte)
le temps des vacances pour paufiner leur copie ....
je m'attends par conséquent à trouver au moins 200 CR à mon retour de vacances !
(:-(
je laisse aux 90% de gens sympas qui ont promis un cpte rendu détaillé avec photo pour le site d'apper
(http://www.apper-solaire.org/?Pratique/compte)
le temps des vacances pour paufiner leur copie ....
je m'attends par conséquent à trouver au moins 200 CR à mon retour de vacances !
(:-(
- gm53
- Stagiaire Solaire
- Messages : 79
- Enregistré le : sam. juin 21, 2008 8:13 am
- Localisation : six-fours les plages (83)
Bonjour a tous,
Pour Patrick 07 , une question au sujet du Minisun:
-Est-ce une fabrication maison? et a quoi sert-il?
Je suis en pleine fabrication d'un ballon solaire avec echangeurs et ensuite j'attaque le ou les capteurs , je pense qu'apres qq explications je serais interresse par ce Minisun ! Par avance , je vous remercie . Cordialement gm53.
Pour Patrick 07 , une question au sujet du Minisun:
-Est-ce une fabrication maison? et a quoi sert-il?
Je suis en pleine fabrication d'un ballon solaire avec echangeurs et ensuite j'attaque le ou les capteurs , je pense qu'apres qq explications je serais interresse par ce Minisun ! Par avance , je vous remercie . Cordialement gm53.
