Avis sur projet drain back

[patoche]

Bonjour à tous,
Je vous suis dans vos débats sur la hauteur correct pour prendre ou charger les ballons, le nombre de serpentins, leurs positions etc, etc... vaste sujet!!!

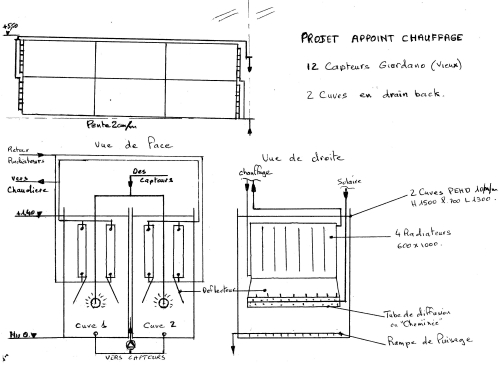

Pour moi, j'essaie de renoncer aux serpentins et je vous propose un projet qui fait sont bonnhomme de chemin depuis un bail et qui après lecture du bouquin des pionniers m'a conduit à ceci. Yves Guern l'a fait, il dit qu'il sort à la t° de la cuve, j'ai moins de hauteur et je suis rectangulaire, tout vas à l'encontre de la stratification et pourtant j'y crois!!! Suis je souffrant ou rêveur docteur???Il faut dire que je ne cherche pas à faire de l'ecs à 70° a la cime de la cuve, mais simplement du 45/50° à peut près homogène sur les 2/3 haut. Le schéma qui suis vas, je l'espère provoquer quelques commentaires quand aux montage des capteurs et du choix des 2 cuves en //, façon texro ( quand on a pas la place, il faut peut etre adapter les idées )
Ceci est une première mouture, je n'ai encore cogité l'integration du solaire sur le système de chauffage actuel ( bois buche + fuel )mais çà trotte.
Voilà à vos clavier, toutes remarques sont comme d'hab les bienvenues,
Bonne soirée à tous,
Patoche,
PS: excusez pour le croquis, mais je ne travaille qu'à la main dans ce domaine, aucune maitrise de paint, corel et Cie...

[patoche]

Bonjour à tous,
Pas de commentaires ???
C'est vrai qu'en noir et blanc, c'est plutôt triste, pourtant, je copie, je scanne en couleur et le fichier joint sort en n/b !!! Mystère de l'informatique.
Allez, faites un effort, svp, suivez les circuits et réagissez, merci,
A bientôt,
Patoche,

[YvesBr]

Bonsoir,
Pour les commentaires, il serait bon d'avoir une image plus grande. Là j'ai du mal à distinguer les différentes choses.
Je t'ai loupé cet été, je n'avais pas les infos pour prendre contact quand j'étais dans le coin.
Yves

[patoche]

Bonsoir à tous,
Pour yves Br, salut à toi dommage pour cet été je sais que tu passes à moins de 5km, au Pertuis je crois? Pour l' image plus grande je tente, par contre pour la couleur c'est pour plus tard,( pour agrandir clic dessus)
Bonne soirée,
Patoche,
Ps : hé paff... moi aussi j'ai cliqué 2 fois sur la photo, Gégé stp éfface le doublon, merci,

[YvesBr]

Rebonsoir,
Je ne suis pas spécialiste des cuves eau morte, j'en ai pas. Cependant, ta rampe de diffusion en bas ne me plait guère. Je crains que l'eau en retour des capteurs se mélange directement avec l'eau alentour, d'autant plus que la rampe d'aspiration est juste en dessous. De plus, les parois de la cheminée sont celles des radiateurs qui sont amenées à se refroidir, de sorte qu'un courant froid descendant risque de se créer et rencontrer le flux de chaud venant des capteurs.
Manu 25 est content de la stratification qu'il obtient. Certes, il a une cuve étroite et haute, mais sa cheminée est verticale.
Pour le reste, la hauteur d'eau me semble à la portée d'un circuletaur.
Yves

[Yves Guern]

Bonjour,

Quelques remarques:

Une cuve de 1m40 ne permet pas de faire de la stratification: laisser tomber tout les 'gadgets' cheminée deflecteur... et aller au plus simple. (Vous me direz que c'est le renard et les raisins, mais la stratification pour faire du chauffage j'y crois moyen...)

Serie ou // cela dépend de:
* votre envie de vous emm... à gérer 2 stock
* plus ou moins de votre moyen de chauffage 'annexe'
* Il reste une autre solution c'est de gérer les 2 stock indépendamment pour essayer de faire une fausse stratification (on ne chauffe le 2 stock que quand le 1er est chaud

Il faut mettre les radiateurs en tickelman.
Sur le choix des radiateurs (tole/alu/...), je ne suis pas compétent mais je choisirais celui qui a la plus grande surface...

Au fait si vous chosissez le montage parallèle n'oubliez pas un moyen d'équilibrer les débits et pensez à mettre les deux cuves en communication en partie basse. Loi de Murfy: quand on pompe dans deux cuves il n'y en a qu'une qui se vide, et ce n'est pas celle qui se rempli...

A+

[patoche]

bonsoir à tous,
Pour Yves:
Merci de tes remarques et surtout de ton orientation comme Pierre d'allez au plus simple.
Comme stipulé précédement, je vise surtout de l'appoint chauffage, donc pas de la hte T° dans les cuves. Je n'ai également pas envie de m' emm... avec une gestion complexe de tout çà. Par ailleur ton message m'a fait découvrir la Loi de Murfy, ce qui me permettra de me coucher moins c... ce soir.
Pourrais tu, d'après le matériel cité et au vu des schémas, me dire comment toi tu verrai l'install? un petit schéma à main levée peut être?
Pour plus d'infos sur mon projet, il y a également un plan sur "cuve à eau morte" dans stock sur un seul échangeur.Qu'en penses tu ?
Je suis preneur de toutes idées nouvelles, rien n'est encore figé et à ce stade, l'usage de la gomme est bien plus aisé que le chalumeau et le coupe tubes.
Merci encore et à+,
Patoche,
