bonjour,.....petit a petit dans le Lot

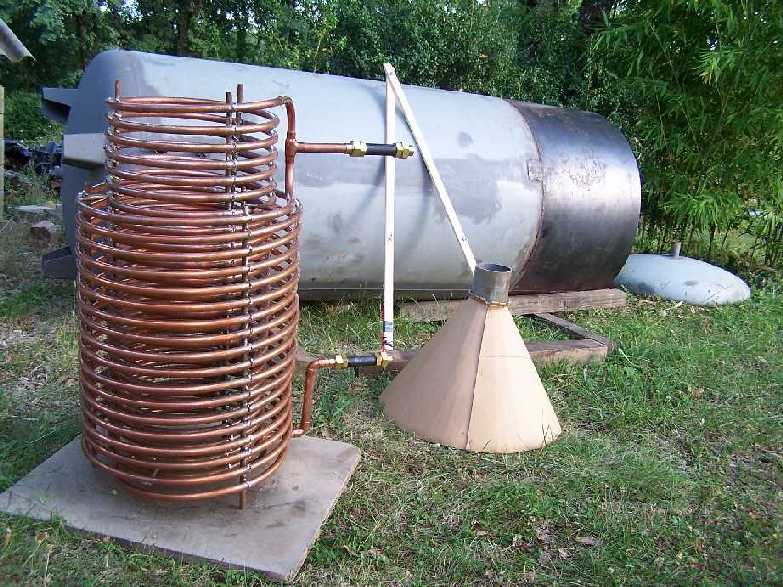

voici des photos du double serpentin en cu 14*16 .2 fois 25 mètres
section équivalente a l'entrée en 20*22.surface d'échange 2.5 m².
cordialement gérard
photos également dans ma galerie privée!
la rigidification est assurée par du tuyan cu en 10*12 (3 a la verticale par serpentin) écartement 16 mm donc au pas de 32 mm.
d'abord fixé par du fil de cuivre puis soudure étaim.
les traversées de la cuve de réserve sont des (bobines acier) a souder sur la cuve ;le raccordement intérieur est fait par un raccord hémisphérique en laiton .....a serrer lorsque la cuve est encore a l'horizontale.
on voit sur la photo ,la cuve que j'ai rehaussé un compas maison et la maquette en carton du cône qui sera au dessus du serpentin avec cheminée ,manque la maquette de la ""jupette" qui seras autour des serpentins !!
sur la première photo on aperçoit (vue de dessous) les écarteurs ou centreurs entre les 2 serpentins.
cordialement gérard
serpentin échangeur en cuivre
Modérateurs : ramses, Balajol, monteric, ametpierre, j2c, françois34, p_bricoleur
-
gegef6fsk
-
gegef6fsk
bonsoir,
un jeune??????????????????tout cassé!!!!!
j'ai laissé a mon fils le calcul par l'algèbre du cône en lui précisant que la feuille de tôle galva fait 1m par 2m
donc comme il faut laisser 1.5cm de collerette pour y fixer la jupette...on avait un max de 97 cm
c'est bon :
par contre obligé de remonter la sortie du bas car j'ai au fond de la cuve un arondi comme le morceau que l'on voit dans l'herbe et qui était le dessus.
bon pour la soudure étaim ,ça fait des lustres!!!!
mais pour la vertébre ,c'est plus récent.
lundi on attaque la mécanique sur voiture ,changement d'embrayage sur ford.....ça va changer.
a plus bye
il y a des commentaires avec les photos dans ma galerie privée....ça au moins on le retrouve facilement.
j'ai reçu le bouquin de l'apper samedi..drôle de format......=déchets de papier ...???et enfin on peu voir la binette d'yves guern!
cordialement gérard
un jeune??????????????????tout cassé!!!!!
j'ai laissé a mon fils le calcul par l'algèbre du cône en lui précisant que la feuille de tôle galva fait 1m par 2m
donc comme il faut laisser 1.5cm de collerette pour y fixer la jupette...on avait un max de 97 cm
c'est bon :
par contre obligé de remonter la sortie du bas car j'ai au fond de la cuve un arondi comme le morceau que l'on voit dans l'herbe et qui était le dessus.
bon pour la soudure étaim ,ça fait des lustres!!!!
mais pour la vertébre ,c'est plus récent.
lundi on attaque la mécanique sur voiture ,changement d'embrayage sur ford.....ça va changer.
a plus bye
il y a des commentaires avec les photos dans ma galerie privée....ça au moins on le retrouve facilement.
j'ai reçu le bouquin de l'apper samedi..drôle de format......=déchets de papier ...???et enfin on peu voir la binette d'yves guern!
cordialement gérard
-
thermitch
- Maitre Solaire
- Messages : 4065
- Enregistré le : dim. mars 16, 2008 13:45 pm
- Localisation : Marcillé-Robert (35)
- Contact :
Bonsoir à tous :D
Joli boulot Gégé 8)
Je me pose une question sur la rigidification de tes serpentins.
Pour être rigide c'est ok ... mais quid de la conduction de chaleur par ces tubes ? N'y a t'il pas d'influence sur l'efficacité de l'échange en raccourcissant le parcours ?
Influence peut-être même rédhibitoire en thermosiphon non ?
Joli boulot Gégé 8)
Je me pose une question sur la rigidification de tes serpentins.
Pour être rigide c'est ok ... mais quid de la conduction de chaleur par ces tubes ? N'y a t'il pas d'influence sur l'efficacité de l'échange en raccourcissant le parcours ?
Influence peut-être même rédhibitoire en thermosiphon non ?
-
ice 54
- Maitre Solaire
- Messages : 1856
- Enregistré le : ven. avr. 11, 2008 10:59 am
- Localisation : dombasle 54
bonjour,
Alors la chapeau s'est un boulot d'enfer!!!
Félicitation tu a du mettre un sacré bout de temps pour faire un montage de ce type.
salutations
Alors la chapeau s'est un boulot d'enfer!!!
Félicitation tu a du mettre un sacré bout de temps pour faire un montage de ce type.
salutations
300 L ECS appoint gaz /800 L appoint chauffage entrée chaudière à condensation, 6 capteurs Tinox Marvels 2510 automate Trend.
23 m2 de panneaux photovoltaique Solarworld + onduleur 3 kw/h onduleur power one.
.
23 m2 de panneaux photovoltaique Solarworld + onduleur 3 kw/h onduleur power one.
.
-
gegef6fsk
bonjour,
pour la conductivité des tubes en 10*12 (3 par serpentin)
comme l'eau chaude venant des panneaux arrive par le haut et se refroidie fure à mesure qu'elle descend .....et de plus vu le delta T qui va etre de plus ou moins 10 °, je ne pense pas que cela soit génant.
je ne suis pas le seul à avoir fait de cette façon.
il manque une donnée.hauteur du serpentin au diamètre le plus petit.
24 ou 25 spires au pas de 32mm ce qui fait 800 mm de hauteur....il a été bobiné sur une bouteille de gaz propane à spires sérrées.
pour le 2éme j'ai fait un gabarit en bois ...c'est pour celà qu'il n'est pas terrible!!! diametre ext du plus grand 47 cm
la jupette qui va coiffer le tout feras 53 cm ,une fente est prévu pour pouvoir coiffer le serpentin au niveau de l'entrée et de la sortie...si je veux que la fente se referme , il me faudrai des bavettes en caoutchouc ou autre merci pour vos idées...ou de l'isolant armaflex.
au dessus il y a le cône et la cheminée en ? diamétre 100 ou 80mm?puis en haut de la cuve un cône presque plat avec un double serpentin en spirale ...du centre vers l'extérieur posé sur le cône avec écarteurs ...
la flotte refroidie ,va redescendre le long de la cuve vu la petite pente..et ne va pas gener la stratification forcée ..type lessiveuse de nos grands mères.ou type gégé!!!!! ouie! les chevilles gonflent!
inconvénient la jupette cônes et cheminée vont etre en tôle acier galva de 6/10 eme ...conductivité!!! et oui il me faudrais ça en résine polyester .....
peut etre une fois mis au point le recouvrir sur le 2 faces de polyester ??mais qui peu me dire si ça suffirait a casser la conductivité de la tole acier.
---au fait rappel la tole galva peut se souder a l"étaim ,quand elle est neuve ,mais en plus il y aura des rivets pops.
il faut un apres midi pour faire les serpentins de base(avec le gabarit en bois du plus grand, 2 apres midi pour faire le pas et les écarteurs, et un autre apres midi pour relier l'ensemble .....a vrai dire le plus long c'est de pré-etamer les pièces femelles et de les nettoyer du surplus d'étaim pour les remonter a vide....
du zelle peut etre mais chez moi je ne jamais eu de fuite ,meme pas sur le compresseur a 8 kg...tout a l'etaim.
exeption sur 4 collecteurs des panneaux ...au brox et sur les doigts de gant ...a l'argent.....................mais là, c'est relancer une vieille querelle de plombier...alors vous faites en fonction de ce que vous voulez...
mais simplement c'est pour montrer que l'on peu aussi le faire si l'on a pas le matériel oxy acéthilénique.
je rajoute que les apres midi chez moi, ....vu mon pb de santé coté vertébre, ....ça va de 15 h à 23 h...bien souvent...et que je fait suivre une chaise pliante.
merci pour vos encouragements et jetez un coup d'oeil a ma galerie privée.
cordialement gérard
pour la conductivité des tubes en 10*12 (3 par serpentin)
comme l'eau chaude venant des panneaux arrive par le haut et se refroidie fure à mesure qu'elle descend .....et de plus vu le delta T qui va etre de plus ou moins 10 °, je ne pense pas que cela soit génant.
je ne suis pas le seul à avoir fait de cette façon.
il manque une donnée.hauteur du serpentin au diamètre le plus petit.
24 ou 25 spires au pas de 32mm ce qui fait 800 mm de hauteur....il a été bobiné sur une bouteille de gaz propane à spires sérrées.
pour le 2éme j'ai fait un gabarit en bois ...c'est pour celà qu'il n'est pas terrible!!! diametre ext du plus grand 47 cm
la jupette qui va coiffer le tout feras 53 cm ,une fente est prévu pour pouvoir coiffer le serpentin au niveau de l'entrée et de la sortie...si je veux que la fente se referme , il me faudrai des bavettes en caoutchouc ou autre merci pour vos idées...ou de l'isolant armaflex.
au dessus il y a le cône et la cheminée en ? diamétre 100 ou 80mm?puis en haut de la cuve un cône presque plat avec un double serpentin en spirale ...du centre vers l'extérieur posé sur le cône avec écarteurs ...
la flotte refroidie ,va redescendre le long de la cuve vu la petite pente..et ne va pas gener la stratification forcée ..type lessiveuse de nos grands mères.ou type gégé!!!!! ouie! les chevilles gonflent!
inconvénient la jupette cônes et cheminée vont etre en tôle acier galva de 6/10 eme ...conductivité!!! et oui il me faudrais ça en résine polyester .....
peut etre une fois mis au point le recouvrir sur le 2 faces de polyester ??mais qui peu me dire si ça suffirait a casser la conductivité de la tole acier.
---au fait rappel la tole galva peut se souder a l"étaim ,quand elle est neuve ,mais en plus il y aura des rivets pops.
il faut un apres midi pour faire les serpentins de base(avec le gabarit en bois du plus grand, 2 apres midi pour faire le pas et les écarteurs, et un autre apres midi pour relier l'ensemble .....a vrai dire le plus long c'est de pré-etamer les pièces femelles et de les nettoyer du surplus d'étaim pour les remonter a vide....
du zelle peut etre mais chez moi je ne jamais eu de fuite ,meme pas sur le compresseur a 8 kg...tout a l'etaim.
exeption sur 4 collecteurs des panneaux ...au brox et sur les doigts de gant ...a l'argent.....................mais là, c'est relancer une vieille querelle de plombier...alors vous faites en fonction de ce que vous voulez...
mais simplement c'est pour montrer que l'on peu aussi le faire si l'on a pas le matériel oxy acéthilénique.
je rajoute que les apres midi chez moi, ....vu mon pb de santé coté vertébre, ....ça va de 15 h à 23 h...bien souvent...et que je fait suivre une chaise pliante.
merci pour vos encouragements et jetez un coup d'oeil a ma galerie privée.
cordialement gérard
)-
Giloub
- Stagiaire Solaire
- Messages : 50
- Enregistré le : mer. avr. 30, 2008 21:46 pm
- Localisation : Valojoulx (24)
Bonjour Gégé et à tous,
J'avoue n'avoir pas bien compris le montage final ( jupette et cône cheminée) donc difficile pour moi de te donner des conseils. Je continue de suivre de toute manière le chantier sur ta galerie.
Cependant, je ne peux pas me retenir pour donner mon avis sur ton serpentin. Je trouve SCANDALEUX de le mettre dans de la flotte, il serait mieux au Louvre à la place de la Pyramide, nom de l'oeuvre " gégé-ration avenir"
Merci pour le travail et la galerie qui est passionnante, cela va aussi avec la lecture du livre reçu il y a deux jours et qui occupe beaucoup de mon temps et m'aide à mieux comprendre l'ensemble de l'aventure. Peut être à un de ces jours en passant à Cahors (pour Toulouse)pour une petite visite de ton installation, cela serait un honneur (et meilleure compréhension)
Cordialement
J'avoue n'avoir pas bien compris le montage final ( jupette et cône cheminée) donc difficile pour moi de te donner des conseils. Je continue de suivre de toute manière le chantier sur ta galerie.
Cependant, je ne peux pas me retenir pour donner mon avis sur ton serpentin. Je trouve SCANDALEUX de le mettre dans de la flotte, il serait mieux au Louvre à la place de la Pyramide, nom de l'oeuvre " gégé-ration avenir"
Merci pour le travail et la galerie qui est passionnante, cela va aussi avec la lecture du livre reçu il y a deux jours et qui occupe beaucoup de mon temps et m'aide à mieux comprendre l'ensemble de l'aventure. Peut être à un de ces jours en passant à Cahors (pour Toulouse)pour une petite visite de ton installation, cela serait un honneur (et meilleure compréhension)
Cordialement
Chaud devant!!
-
gegef6fsk
re-
j'ai rajouté 3 photos dans ma galerie privée avec explications
-----rappel---( dans une cuve de réserve ,si on met un échangeur en bas et un échangeur en haut pour en sortir des calories.....chez moi ,c'est le retour du pl.chauffant.......donc on fabrique une usine a eau tiède!)---
car le flux descendant froid se mélange au flux montant ..chaud.
pour éviter celà j'ai imaginé que les flux ne se mélangent pas.
les serpentins sont emprisonnés dans une cavitée non étanche bien sur ,dans ce cas cylindrique surmonté d'un cône ,au bout de ce cône ,une cheminée et au sommet de la cheminée qui nous ammène vers le haut de la cuve de réserve,un cône presque plat inversé par rapport au premier,sur lequel sera posé un double serpentin en hélice.le diam de la cuve faisant 85 cm , je pense arreter la partie plate ou légèrement cônique a environ 75 cm ou 80 cm de diametre ,donc l'eau refroidie va descendre contre les paroies de la cuve et repasser par le dessous de jupette pour etre réchauffée comme une lessiveuse de nos grand mère...
la quantité d'eau chauffée par le serpentin n'est pas énorme
diam 53cm hauteur 80 cm + le cône ...
c'est plus clair???????
a l'occasion je ferais un schéma et le scan ,une photo....pour la jupette cônes (2) et cheminée.
je n'ai jamais travaillé la résine époxy ....je pense que ça viendra...
on va essayer ce système tel qu'on la prévu avec mon fils et apres on verra!
je fais en sorte que ce soit reproductible par une autre personne ,ou du moins qu'il puisse s'en servir pour en sortir des idées.
a plus gérard
pour les gars qui veulent s'arreter no pb... faut tél avant ,sinon je suis toujours par là, je ne travaille plus.
j'ai rajouté 3 photos dans ma galerie privée avec explications
-----rappel---( dans une cuve de réserve ,si on met un échangeur en bas et un échangeur en haut pour en sortir des calories.....chez moi ,c'est le retour du pl.chauffant.......donc on fabrique une usine a eau tiède!)---
car le flux descendant froid se mélange au flux montant ..chaud.
pour éviter celà j'ai imaginé que les flux ne se mélangent pas.
les serpentins sont emprisonnés dans une cavitée non étanche bien sur ,dans ce cas cylindrique surmonté d'un cône ,au bout de ce cône ,une cheminée et au sommet de la cheminée qui nous ammène vers le haut de la cuve de réserve,un cône presque plat inversé par rapport au premier,sur lequel sera posé un double serpentin en hélice.le diam de la cuve faisant 85 cm , je pense arreter la partie plate ou légèrement cônique a environ 75 cm ou 80 cm de diametre ,donc l'eau refroidie va descendre contre les paroies de la cuve et repasser par le dessous de jupette pour etre réchauffée comme une lessiveuse de nos grand mère...
la quantité d'eau chauffée par le serpentin n'est pas énorme
diam 53cm hauteur 80 cm + le cône ...
c'est plus clair???????
a l'occasion je ferais un schéma et le scan ,une photo....pour la jupette cônes (2) et cheminée.
je n'ai jamais travaillé la résine époxy ....je pense que ça viendra...
on va essayer ce système tel qu'on la prévu avec mon fils et apres on verra!
je fais en sorte que ce soit reproductible par une autre personne ,ou du moins qu'il puisse s'en servir pour en sortir des idées.
a plus gérard
pour les gars qui veulent s'arreter no pb... faut tél avant ,sinon je suis toujours par là, je ne travaille plus.
-
kroutchef
- Expert Solaire
- Messages : 686
- Enregistré le : dim. déc. 25, 2005 17:44 pm
- Localisation : ALBI (81)
- Contact :
Beau job GG....
Mais tôle galva (zinc) + cuivre dans eau (chaude) = pb d'oxydation (pile) le zinc moins noble va se détériorer à la longue... et le fer à nu c'est bien moins bien encore
A voir à quel rythme...
Pour ma part j'ai utilisé des "deflecteurs" en tôle ondulée PVC... risque potentiel de déformation mais pas d'oxydation...
Mais tôle galva (zinc) + cuivre dans eau (chaude) = pb d'oxydation (pile) le zinc moins noble va se détériorer à la longue... et le fer à nu c'est bien moins bien encore
A voir à quel rythme...
Pour ma part j'ai utilisé des "deflecteurs" en tôle ondulée PVC... risque potentiel de déformation mais pas d'oxydation...
Amitiés ensoleillées ...
Alain R. (Albi)
"Ne quid nimis, sol lucet omnibus !"
http://alainraynal.wordpress.com (site catastrophe aprés migration de windowslive > description install)
Alain R. (Albi)
"Ne quid nimis, sol lucet omnibus !"
http://alainraynal.wordpress.com (site catastrophe aprés migration de windowslive > description install)
-
gegef6fsk
pour kroutchef...et ce qui suivent
est-ce que ça résoudrais tout de recouvrir l'ensemble intér et ext par de la résine époxy....?
certainement pour ne pas avoir d'électrolyse....mais ça revient presque a faire la pièce en époxy....!!
si l'ensemble tourne au poil....je peu tout démonter et envisager de le faire(époxy)
mais je pense que vous l'avez compris .....il faut vider la cuve et la coucher pour ce faire...................pour pouvoir la mettre en place il me faut creuser le sous sol au marteau piqueur....et oui pu.ain d'hypothénuse!!
en fait les joies de la bricole ...bricole bien avancée.
crois-tu que je puisse faire un cône et un cylindre avec ta tôle ondulée?alain?
a plus gérard
est-ce que ça résoudrais tout de recouvrir l'ensemble intér et ext par de la résine époxy....?
certainement pour ne pas avoir d'électrolyse....mais ça revient presque a faire la pièce en époxy....!!
si l'ensemble tourne au poil....je peu tout démonter et envisager de le faire(époxy)
mais je pense que vous l'avez compris .....il faut vider la cuve et la coucher pour ce faire...................pour pouvoir la mettre en place il me faut creuser le sous sol au marteau piqueur....et oui pu.ain d'hypothénuse!!
en fait les joies de la bricole ...bricole bien avancée.
crois-tu que je puisse faire un cône et un cylindre avec ta tôle ondulée?alain?
a plus gérard
-
