Convertisseur PT100-PT1000-KTY/10v 1 sonde
Modérateurs : ramses, Balajol, monteric, j2c
-
jpmartienne
- Newbie
- Messages : 45
- Enregistré le : sam. juin 07, 2008 20:11 pm
- Localisation : BANYULS SUR MER (66)
-
jpmartienne
- Newbie
- Messages : 45
- Enregistré le : sam. juin 07, 2008 20:11 pm
- Localisation : BANYULS SUR MER (66)
Bonsoir,
Je suis en train de monter les composants sur la carte Pat pour des PT1000.
Pour la RV1 faut il mettre une 500 Ohm ou bien une 1K?
Et pour la résistance, une 820 Ohm ou une 5,6K ?
Sur la BIBLE le shema c'est 500 et 5,6K et sur le net Pat conseille de mettre RV1 à 500 et la résistance à 820.
Que choisir (pas le magasine!)?
Merci
Bona nit
Jean-Paul
Je suis en train de monter les composants sur la carte Pat pour des PT1000.
Pour la RV1 faut il mettre une 500 Ohm ou bien une 1K?
Et pour la résistance, une 820 Ohm ou une 5,6K ?
Sur la BIBLE le shema c'est 500 et 5,6K et sur le net Pat conseille de mettre RV1 à 500 et la résistance à 820.
Que choisir (pas le magasine!)?
Merci
Bona nit
Jean-Paul
-
ramses
- Administrateur
- Messages : 2649
- Enregistré le : mer. janv. 23, 2008 21:49 pm
- Localisation : Belgique Prov Namur
- Contact :
bonsoir a tous,
houlala ... ca semble complique tout ca

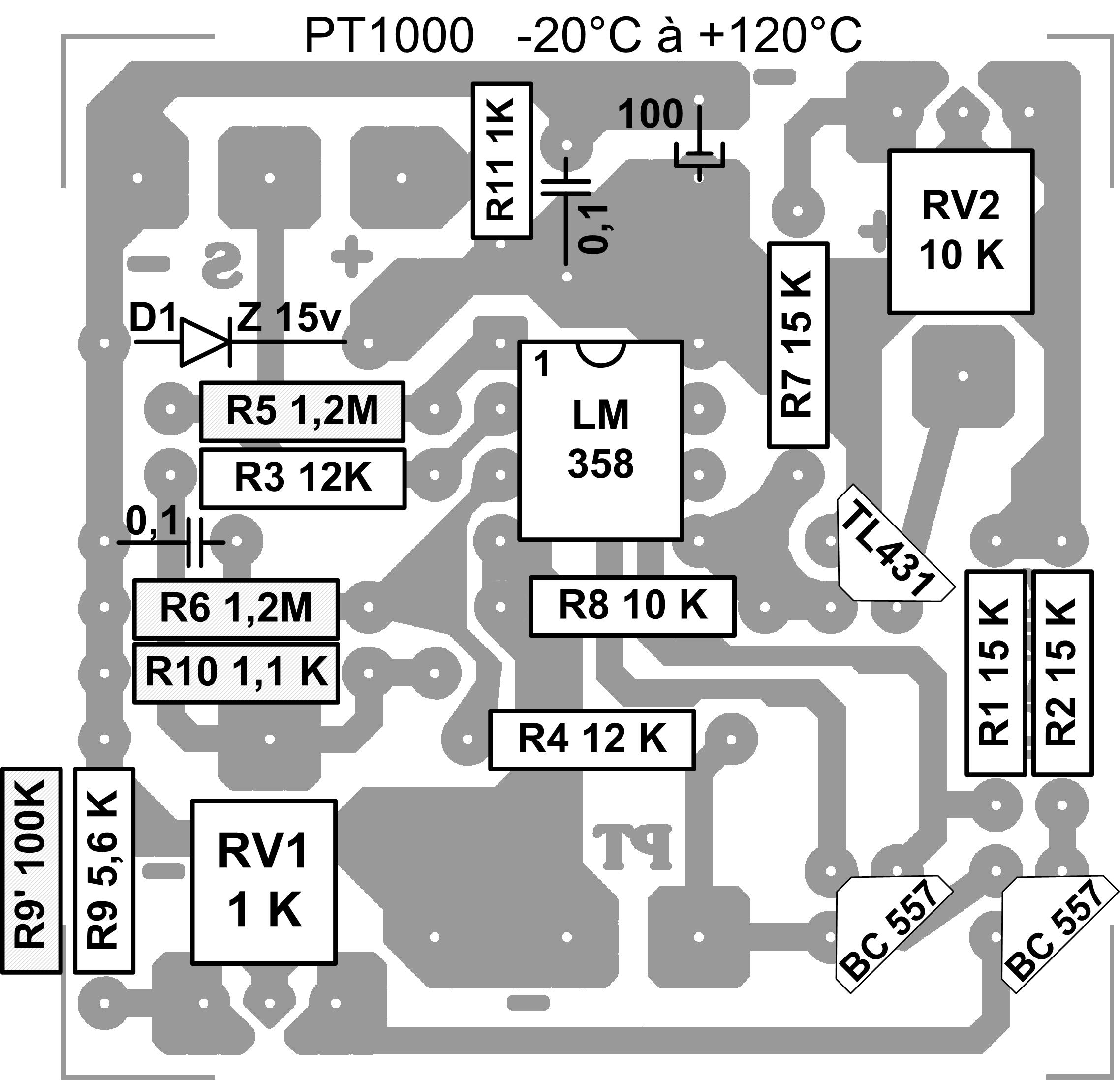

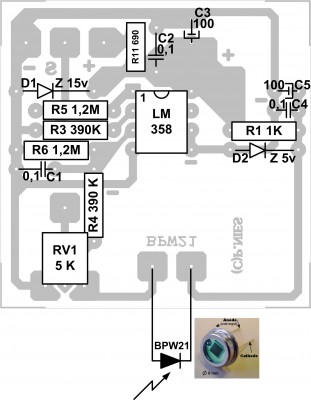

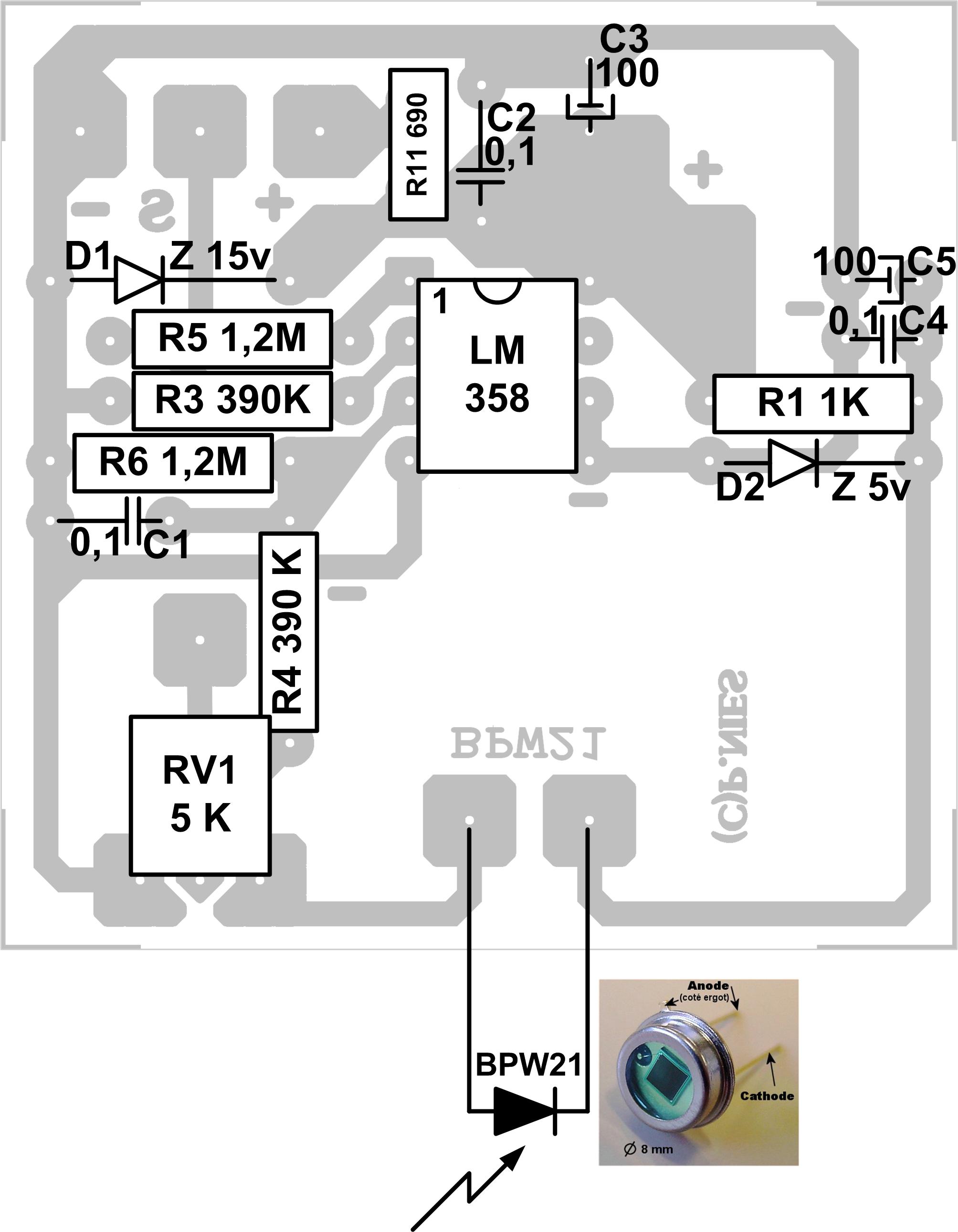

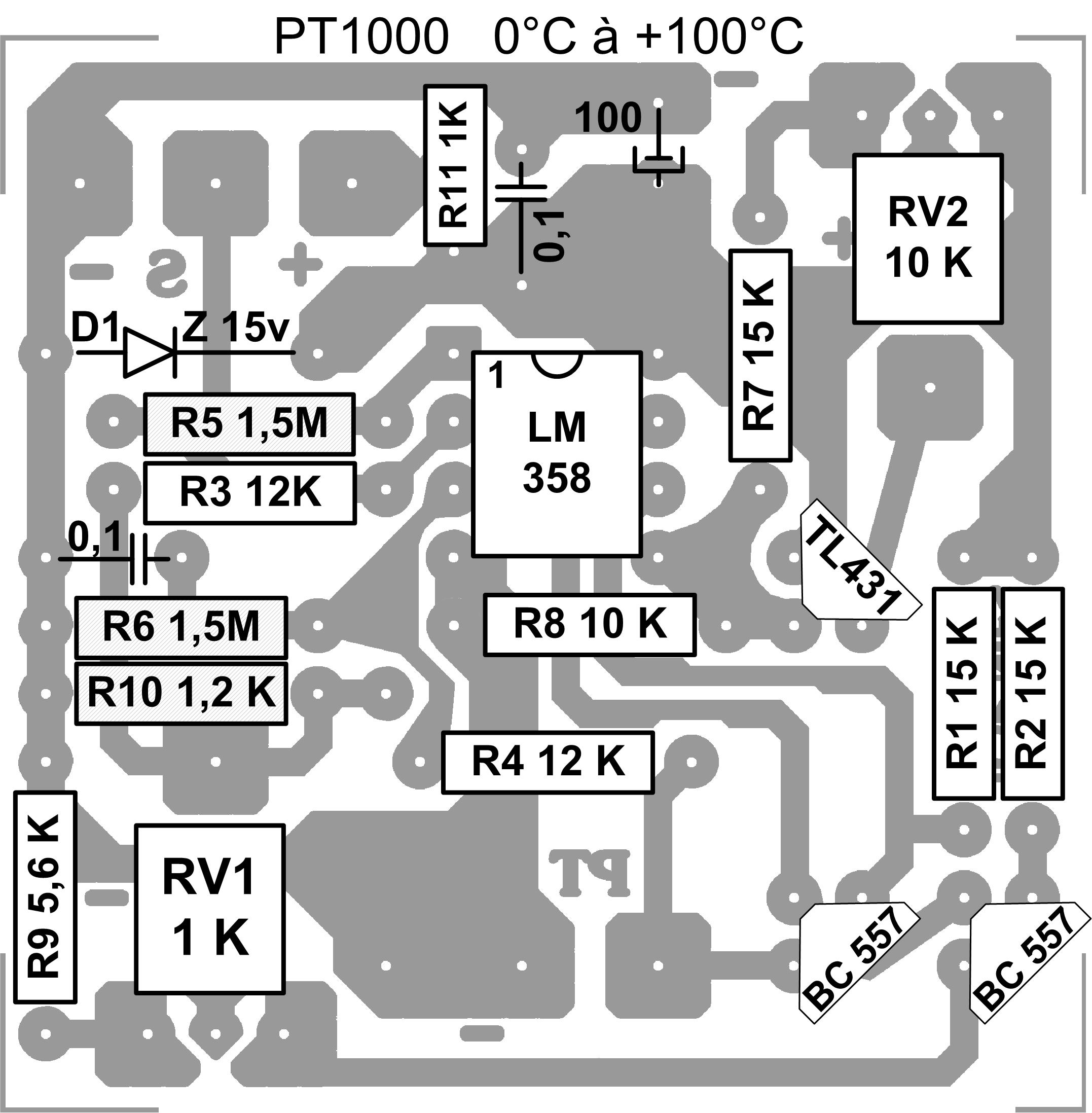

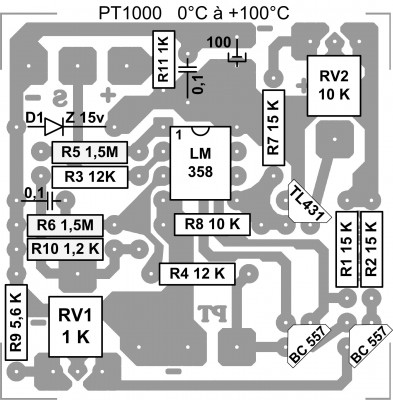

Allez, pour vous aider, voici l'implantation des composants pour un conv PT1000 0° a 100°C, -20° a 120°C et le solarimetre. Il s'agit ici des derniers typons que j'ai mis en ligne et qu'entre autre Ottiti a realise pour plusieurs d'entre vous.
je vous invite a imprimer pleine page celui ou ceux dont vous avez besoin, ca aide vachement au moment de placer les composants
Pour info, sur le modele -20° a 120°C, la R9bis de 100K se soude en parallele sur la R9 de 5,6K. Ca peut "souvent" marcher sans cette resistance, mais c'est "limite-limite" pour la course du potentiometre, il est donc preferable de la souder en // et les reglages sont ainsi quasi en milieu de course. En plus (petit truc), ca permet au premier coup d'oeil de voir si on a affaire a une carte 0° a 100°C ou une -20° a 120°C ... elle est pas belle la vie ?
Bien a vous tous
47148
houlala ... ca semble complique tout ca
Allez, pour vous aider, voici l'implantation des composants pour un conv PT1000 0° a 100°C, -20° a 120°C et le solarimetre. Il s'agit ici des derniers typons que j'ai mis en ligne et qu'entre autre Ottiti a realise pour plusieurs d'entre vous.
je vous invite a imprimer pleine page celui ou ceux dont vous avez besoin, ca aide vachement au moment de placer les composants
Pour info, sur le modele -20° a 120°C, la R9bis de 100K se soude en parallele sur la R9 de 5,6K. Ca peut "souvent" marcher sans cette resistance, mais c'est "limite-limite" pour la course du potentiometre, il est donc preferable de la souder en // et les reglages sont ainsi quasi en milieu de course. En plus (petit truc), ca permet au premier coup d'oeil de voir si on a affaire a une carte 0° a 100°C ou une -20° a 120°C ... elle est pas belle la vie ?
Bien a vous tous
47148
- Fichiers joints
-
-
-
-
Ottiti
- Maitre Solaire
- Messages : 3097
- Enregistré le : sam. oct. 23, 2010 21:57 pm
- Localisation : 57420 FEY
Bonjour à tous
MERCI beaucoup à toi Ramses et a Patrick07 aussi bien sur
C'est juste ce qui nous manquait pour monter relativement "facilement" les circuits.
Au moins un néophyte non électronicien arrivera a positionner les composants
Un petit raccourcis pour aider un peu plus:
http://forum.apper-solaire.org/viewtopi ... 6752#66752
Bonne journée
MERCI beaucoup à toi Ramses et a Patrick07 aussi bien sur
C'est juste ce qui nous manquait pour monter relativement "facilement" les circuits.
Au moins un néophyte non électronicien arrivera a positionner les composants
Un petit raccourcis pour aider un peu plus:
http://forum.apper-solaire.org/viewtopi ... 6752#66752
Bonne journée
DrainBloc PAW + 13M2 + KER2 de 800 litres à production d'ECS Instantanée / KER1 de 800l & Chaudiere Prity MA18/ Poêle Hanook Supra / WKS 1kw + 2 x 200wc circuit dédié et 1/280wc injection secteur
-
jpmartienne
- Newbie
- Messages : 45
- Enregistré le : sam. juin 07, 2008 20:11 pm
- Localisation : BANYULS SUR MER (66)
-
ramses
- Administrateur
- Messages : 2649
- Enregistré le : mer. janv. 23, 2008 21:49 pm
- Localisation : Belgique Prov Namur
- Contact :
bonjour a tous,
ben c'est possible mais ... ca va etre tres chaud car peu de chance de rester bien au centre de la plage en fonction de la tolerance des resistances et de leurs valeurs exactes ! Personnellement, sans trop de connaissance du fonctionnement du circuit afin de "corriger", je ne la jouerais pas.
Bien a vous tous
ben c'est possible mais ... ca va etre tres chaud car peu de chance de rester bien au centre de la plage en fonction de la tolerance des resistances et de leurs valeurs exactes ! Personnellement, sans trop de connaissance du fonctionnement du circuit afin de "corriger", je ne la jouerais pas.
Bien a vous tous
-
jpmartienne
- Newbie
- Messages : 45
- Enregistré le : sam. juin 07, 2008 20:11 pm
- Localisation : BANYULS SUR MER (66)
-
jpmartienne
- Newbie
- Messages : 45
- Enregistré le : sam. juin 07, 2008 20:11 pm
- Localisation : BANYULS SUR MER (66)
-
pruvost
- Etudiant Solaire
- Messages : 283
- Enregistré le : lun. juil. 20, 2009 12:51 pm
- Localisation : sathonay (69)
bonjour
marrant, moi pour régler le zéro dans la plage 0/100°C, sur une des cartes, j'ai dû ajouter une 100 Ohms en série avec la R9 de 5,6 K, l'ajustable venait en butée
Mais je n'ai pas vraiment peaufiné l'étalonnage...et je n'en ai monté que 2.
Merci encore OTTITI, ça marche super-chouette et la linéarité est bonne.
Bon soleil à tous.
marrant, moi pour régler le zéro dans la plage 0/100°C, sur une des cartes, j'ai dû ajouter une 100 Ohms en série avec la R9 de 5,6 K, l'ajustable venait en butée
Mais je n'ai pas vraiment peaufiné l'étalonnage...et je n'en ai monté que 2.
Merci encore OTTITI, ça marche super-chouette et la linéarité est bonne.
Bon soleil à tous.
-
Ottiti
- Maitre Solaire
- Messages : 3097
- Enregistré le : sam. oct. 23, 2010 21:57 pm
- Localisation : 57420 FEY
Salut
Je profite de ce post pour vous dires que je pense pouvoir refaire une série bientôt.
Le Pb est que je déménage beaucoup plus tôt que prévu et que je suis déjà dans les cartons et pris par tous ce qu'il fait faire comme paperasses pour acheter et vendre son bien , bien entendu pas en même temps.
Je pense me libérer jeudi pour faire un CR de fabrication de plaques et en sortir plusieurs, ceux qui m'ont déjà contacté auront leur plaques, rassurez vous et j'en ferais en plus aussi.
A+
Je profite de ce post pour vous dires que je pense pouvoir refaire une série bientôt.
Le Pb est que je déménage beaucoup plus tôt que prévu et que je suis déjà dans les cartons et pris par tous ce qu'il fait faire comme paperasses pour acheter et vendre son bien , bien entendu pas en même temps.
Je pense me libérer jeudi pour faire un CR de fabrication de plaques et en sortir plusieurs, ceux qui m'ont déjà contacté auront leur plaques, rassurez vous et j'en ferais en plus aussi.
A+
DrainBloc PAW + 13M2 + KER2 de 800 litres à production d'ECS Instantanée / KER1 de 800l & Chaudiere Prity MA18/ Poêle Hanook Supra / WKS 1kw + 2 x 200wc circuit dédié et 1/280wc injection secteur
Bonjour à tous,
Petit nouveau sur le site, je me lance dans le solaire. Après l'achat des panneaux (lmp1240), du millenium 3 (en comande), je bosse sur les sondes PT1000 et leur convertisseur.
J'en suis à rechercher une solution pour faire fabriquer le CI.
Y a t'il d'autres personnes dans mon cas?
Avez-vous des adresses ou des solutions?
pour l'achat des composants : Conrad? ou autres???
en attendant, chapeau bas à tous ceux qui ont contribué à cette file et merci pour tout ces renseignements
Cordialement
henin
Petit nouveau sur le site, je me lance dans le solaire. Après l'achat des panneaux (lmp1240), du millenium 3 (en comande), je bosse sur les sondes PT1000 et leur convertisseur.
J'en suis à rechercher une solution pour faire fabriquer le CI.
Y a t'il d'autres personnes dans mon cas?
Avez-vous des adresses ou des solutions?
pour l'achat des composants : Conrad? ou autres???
en attendant, chapeau bas à tous ceux qui ont contribué à cette file et merci pour tout ces renseignements
Cordialement
henin
-
Samounet
- Expert Solaire
- Messages : 617
- Enregistré le : sam. août 02, 2008 18:38 pm
- Localisation : Saint Caprais (32)
Bonjour,
Mis à part certains généreux travailleurs sur le site, il existe des sociétés qui le font à prix très réduit. Il y en a une notamment du côté de PErpignan, dont les coordonnées sont sur le site, mais je ne me souviens plus du nom.
N'hésite pas à faire une rechercher pour trouver ces informations.
A+++
Mis à part certains généreux travailleurs sur le site, il existe des sociétés qui le font à prix très réduit. Il y en a une notamment du côté de PErpignan, dont les coordonnées sont sur le site, mais je ne me souviens plus du nom.
N'hésite pas à faire une rechercher pour trouver ces informations.
A+++
