Cable M2 ---> série

[Bernard (de Cagnes)]

Bonjour à tous,

surtout aux électroniciens :

j'ai mon câble de connexion de mon M2 vers port série de l'ordi qui déconne.

est-ce que qq aurait soit un cable à me vendre soit en fabriqué un

ou peut-être , comment le dépanner.

[Bernard (de Cagnes)]

Re-Bonsoir,

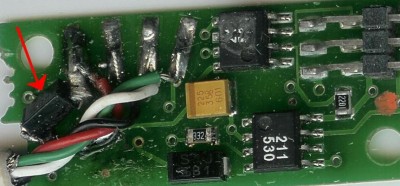

j'ai fait une photo du connecteur qui se branche sur le M
c'est quoi le truc que j'ai marqué d'une flèche rouge, il était dessoudé, je l'ai ressoudé, c'est le même truc que celui du bas, il y a marqué dessus
S1J
B1

[patrick07]

Salut Bernard,

Le truc dessoudé est une diode.

Si tu regardes ici, le schéma du haut correspond à ton câble, ou presque.

[Bernard (de Cagnes)]

Merci Patrick,

il faut dire que j'attendais une réponse venant de toi

donc la diode était dessoudée mais je ne sais pas si je l'ai ressoudée dans le bon sens et même si elle est encore bonne ?

comment on reconnais le sens ?

[patrick07]

La diode dessoudée doit correspondre à D4 ou D5 sur le schéma, il n'y en a qu'une au lieu de 2.

Je ne vois pas sur la photo où elle allait mais sa cathode, le côté avec une bande claire, devait être reliée au condensateur (rectangle jaune) du côté de la bande marron... si ça peut t'aider.

[Bernard (de Cagnes)]

Bonsoir,

Merci Patrick !

ça y est, j'ai réparé

ça marche
