tickelmann pour 2x3 panneaux

[ringeval]

bonsoir,
j'ai acheté d'occasion 6 capteurs plan de marque roth.
roth propose ce type de montage.

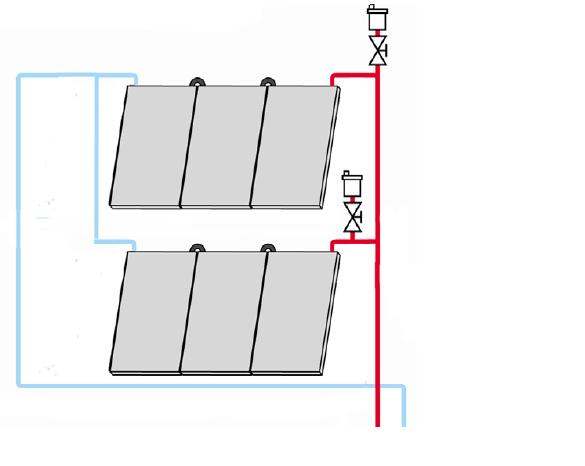

ne vaudrait-il pas mieux réaliser ceci?
merci
thierry

[ringeval]

ne vaudrait-il pas mieux réaliser ceci?
merci
thierry

[Besson François]

Bonsoir a tous
Dans les 2 cas , je comprend pas , les collecteurs du bas ressortent par le haut ??
Ou ils sont montés en serie , mais ça vas pas non plus
Quel type de collecteur , echelle ou serpentain
François

[gegef6fsk]

bonsoir,
idem l'arrivée d'eau froide se fait en haut? comment il sont a l'intérieur tes panneaux?
gérard.

[remi.450]

Bonjour,
Ayant fait une mise en service avec un technicien de chez Sonnenkraft, celui-ci ma expliqué comment est faite la partie hydraulique.
Pour moi les capteurs ROTH sont fait pareils voir le fichier PDF joint.
Qui fabrique les capteurs ROTH et SONNENKRAFTH ???

Il y a bien un collecteur en haut avec le raccord d'arrivée et de sortie de l'autre côté.
Un collecteur en partie basse et 10 tubes de cuivre verticaux.
La subtilité vient du tube collecteur supérieur. En effet celui-ci est pincé en son milieu ce qui fait que 5 tubes servent au fluide qui descend vers le collecteur inférieur et 5 tubes qui remontent vers le collecteur supérieur.
En fait on se retrouve avec 5 tubes en // montés en série avec 5 autres tubes en //.
Lors de la mise en service Sonnenkrafth fait tourner la pompe pendant une heure environ afin de chasser les bulles d'air par la restriction du collecteur supérieur qui fait passer l'air mais ne laisse pas passer l'eau (leur version)
Personnellement je trouve que cette distribution ne doit pas offrir le meilleur rendement. Il se limite à 4 panneaux maximum en série.
Bonne journée
Rémi

[Besson François]

Bonsoir a tous
Merci Remi pour tes explications , donc pour repondre au poste , la deuxieme solution devrait apporter un meilleur rendement ? mais plus contraignante a raccorder
François

[techni68]

salut,
mon beau frere a un systeme weishaupt avec des panneaux similaire
mais a ete monter n'importe comment,
ma question, quel diametre de tube pour les collecteurs et pour les panneaux
merci a+

[ringeval]

bonjour,
désolé d'avoir laisser ce post sans réponse; mais mon ordi a eu un petit problème (carte graphique hs), et là j'ai bidouillé un vieille ordi en attendant d'avoir une carte graphique.

oui, c'est un montage qui m'a surpris;
le montage qui avait été fait était celui préconisé par roth avec comme diametre de tube pour les panneau: 16;
les panneaux était reliés entre eux par des collecteurs inox de 16;
et le diametre avant le té de jonction vers les deux groupes de panneaux était aussi en 16!!!
d'ou le montage que je propose avec des sections plus conséquentes à déterminer.

thierry
