Capteurs chauffes

[SEBAG Benjamin]

Bonjour
Mes 12 capteurs sont sur 3 lignes. la ligne du milieu a tendance à surchauffer. Quelle est la cause, quel est le remède ?
Benjamin

[ramses]

bonjour a tous,

tres probablement un manque d'equilibrage hydraulique !

Tu devrais pouvoir equilibrer tout ca sans trop de difficulte soit en mesurant le debit sur chacun des groupes (pas facile a faire) soit en mesurant la temperature sur chacun des groupe et la c'est beaucoup plus simple a faire!

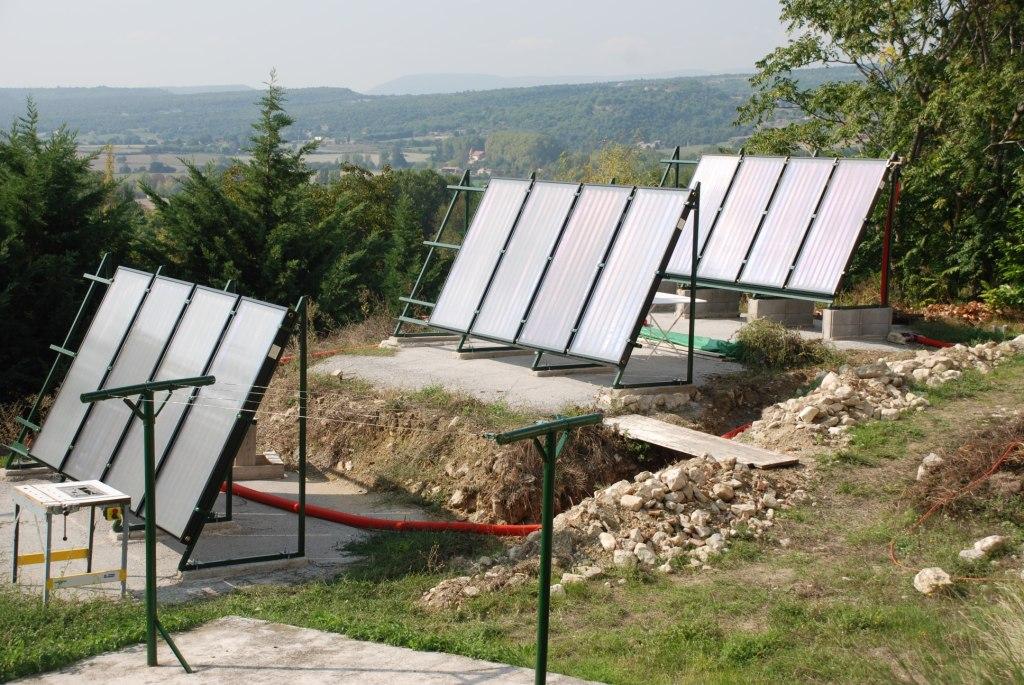

Pas mal du tout ton install ! au vu des photos, ce serait vraiment chouette de nous montrer le reste et faire profiter tout le monde de ton experience en nous redigeant un petit CR ... on te remercie d'avance.

Bien a vous tous

[SEBAG Benjamin]

Petit CR : Il est fait et sera en ligne dès que Pierre aura une minute.
Pour les mesures, j'ai mis un thermomêtre sur chaque bout de ligne, que je peut surveiller de ma fenêtre. je vois donc l'emballement de la ligne N° 2, qui monte à 140 °. Pour l'instant je me précipite pour fermer les vannes des deux autres lignes. La circulation se rétablie, la T° descend. Mais la course à pied n'a qu'un temps ...Quel dispositif pourrait résoudre ce probmème ?

[pierrot900SS]

bonjour

[quote="SEBAG Benjamin"]Bonjour
Mes 12 capteurs sont sur 3 lignes. la ligne du milieu a tendance à surchauffer. Quelle est la cause, quel est le remède ?
Benjamin[/quote]

pour te donner la cause il faut plus d'information que cela ( shema hydraulique
avec section et longueur , modele panneau ... )
mais comme le dis ramses c'est probablement un probleme d'equilibrage des debit ( bride le debit dans les 2 autres groupes )

pierre

[SEBAG Benjamin]

Merci de vos réponses
Le circuit Tickelman fait 60 mêtres, aller / retour, mais je compte 80 m avec les coudes,té, vannes etc... Le circulateur Wilo 20-6 n'est peut-être pas asser puissant ?
Tout le circuit est en cuivre de Diam 22 mm. J'ai mis une vanne à l'entrée de chaque ligne, que j'essaye de régler, mais que je dérègle chaque fois que je ferme la vanne.

[patoche]

Salut Sebag,
Ton circuit comme sur l'schéma n'est pas en "vrai" tickelman, pourtant, sauf erreur (à corriger si necessaire), dans ton schéma, ce devrait être les panneaux du milieu les moins "efficaces", ors tu parles de l'inverse????
C'est que mon avis sur l'instant....
A+, Patoche,

[George]

Bonjour,
140°C c'est beaucoup! Tu n'as pas une bulle d'air dans les panneaux du milieu ?
Autre question : ombre portée sur les panneaux du fond trop pres de ceux du milieu ?

[kroutchef]

C'est effectivement normal, le débit est plus faible dans la section centrale, donc la température est plus élevée.
En "faux" tickelman la pression est plus forte sur le groupe 1 ainsi que la dépression sur le groupe 3, les débits sont maximum et le millieu prend ce qui reste, la solution est de doubler la vanne une de réglage l'autre de sectionnement ou bien d'effectuer un marquage sur celle de sectionnement le reglage n'est pas hyper precis, sur une vanne quart de tour soit 90 degrés on est à +/- 4° de rotation, un simple trait suffit pour repositionner.
J'ai le même pb sur mes 5 capteurs, sans réglages celui du millieu, le 3, n'a aucun debit et c'est hydrauliquement normal j'ai du réduire de 66, 33 0 33 66% en réglant avec une vanne sur chaque brin, la température de sortie avec une pt1000 brute , les connections regroupées sur une platine pour eviter les aller-venues dans la toiture...
Dans un ancien post il y avait aussi un tableau pour calculer des "rondelles" à percer et à insérer dans chaques brins, l'équilibrage étant alors définitif...à retrouver...
la méthode du thermometre est facile à mettre en oeuvre, on tatonne un peu... on pinaille les dizièmes ... on marque, on ferme on reteste on repinaille et voila...au bout du compte on est à moins de 1°C d'écart entre les lignes, largement suffisant...

[pierrot900SS]

bonjour

quelle pression dans ton circuit solaire ?

pierre

[patoche]

Salut Tous,
Pour les rondelles à la place des vannes, c'est par ici : http://forum.apper-solaire.org/viewtopic.php?p=7023
Bons calculs
A+, Patoche,

[jyf82]

Bonsoir,
Belle réalisation,

Tout le circuit est en cuivre de Diam 22 mm. J'ai mis une vanne à l'entrée de chaque ligne, que j'essaye de régler, mais que je dérègle chaque fois que je ferme la vanne.

Essayer de faire un réglage de débit avec une vanne 1/4 de tour, c'est la galère.
Une suggestion.
- Un té de réglage ( ouverture fermeture sur 5 tours ) sur chaque retour comme pour un radiateur.
- Contrôle des débits par mesure des températures.
A+

[SEBAG Benjamin]

Bonjour & merci pour les compliments (j'ai grandi de 10 cm)
Probablement un bulle, donc une fuite que je n'ai pas encore trouvé, puisque je suis obligé de compléter la pression 0,5 à froid, monte à 2 bars à chaud, malgré un vase d'expansion de 80 litres.
J'ai des gargouillis quand la vanne 3 voies passe d'un ballon à l'autre. Je pense mettre un débulleur à l'intérieur de la chaufferie, ceux de Solaire diffusion son marqués 160 °.
Quel est l'inconvénient de les laisser ? c'est le cas de la chaudière ou des clarinettes.
Ombre 3 eme ligne, Effectivement elle est proche mais le problème est résolu en perchant la ligne sur deux parpaings.
Mes capteurs sont les petits modèles de solaire diffusion 21,6 m².
Les "Té" de radiateurs sont surement une bonne solution, je ne sais pas si on trouve des diamêtres suffisant, mais cela me suggère des vannes à volant, en séries avec les "quart de tour"
Les chassis ont un emplacement pour un photovoltaïque, quand on aura une voiture électrique.
J'espère aussi installer une éolienne pour alimenter la résistance du ballon; s'il n'y a pas de soleil, il y aura surement du vent ...
Salut à tous

[MICHOKO]

Bonjour,
Je ne vois ni purgeur sur le schéma, ni sur les panneaux, ou alors ils sont cachés. Tu peux remettre un purgeur sur le circuit primaire de chaque ballon
Si ça n'améliore pas les choses, il faudra envisager de refaire l'install en tickelmann. L'idée de té de réglage pour radiateur est une solution..tu peux laisser le groupe du milieu en 22 mm et les groupes 1 et 2 en 18 avec un té de réglage radiateur.
michoko

[jyf82]

Bonjour,

Les "Té" de radiateurs sont surement une bonne solution, je ne sais pas si on trouve des diamêtres suffisant, mais cela me suggère des vannes à volant, en séries avec les "quart de tour"

Voir chez: www.fhermador.fr
Rubrique robinetterie de radiateurs
-coudes et tés de réglage série A CRXX (coude) ou TRXX (droit).
-pour du CU de diamètre 22 extérieur il faut prendre du 3/4" (20*27).
Vous trouverez ce matériel chez un grossiste en matériel de chauffage ou
peut être en G.S.de bricolage qualité????

vannes à volant, en séries avec les "quart de tour"

Si c'est un robinet à siège avec un volant "oui" ( mais plus cher qu'un Té de réglage).
Si c'est une vanne avec un opercule" non" ( on retrouve le même problème que
sur la vanne 1/4 de tour).
A+

[gegef6fsk]

bonjour

pour le tableau exel...c'est de yves guern

à priori ça ne marchait au poil que pour 50° ou alors mon excel est trop vieux...

donc j'ai monté le tout en tickelman......
à ce sujet je trouve un peu "dérapant" de citer tickelman pour du faux ou du type...
tickelman...c'est tickelman....et comme dirait l'autre ..pont barre.

tout ce qui tourne autour et qui n'en ai pas ...on devrait l'appeler autrement.

a plus gérard
