Convertisseur PT100-PT1000-KTY/10v 1 sonde

[tsm33]

[quote="patrick07"]
Si le LM358 chauffe c'est qu'il est cramé, tu as peut être inversé le plus et le moins [/quote]


Que faudrait-il pour rajouter pour une protection du circuit contre les inversions de polarité ?

Une diode mais ou et comment ?

[patrick07]

Le circuit tel qu'il est d'origine est protégé des inversions de polarité par la diode zener et la résistance en série sur l'alimentation. Sur l'adaptation de Benson ces 2 composants ont été enlevés pour sortir 10V avec 12V d'alimentation. Comme il se satisfait de seulement 5V maxi de sortie il aurait pu les laisser... Mais je ne peux pas savoir si son problème vient de là !!! :?

[benson bullens]

bonsoir

Possible l'inversion de polarité ... c'est pas protegé ...
le circuit est parti par la poste chez Daniel, j'espère qu'il suit le fil de cette discussion ... je lui ai ajouté 2 x LM358N pour ses tests ...

A suivre donc

Pour le chauffage, j'ai mis en route le radiateur electrique, je brule du bois dans le poele et le pétrole me sert d'appoint ..

Le solaire je suis de toute façon pas pret sinon je le ferai marcher en manuel ... Les panneaux ne sont pas sur le toit et plus grave j'ai pas encore les sous pour les radiateurs ... j'espère en décembre ...

Merci et a suivre

[patrick07]

Bonjour,

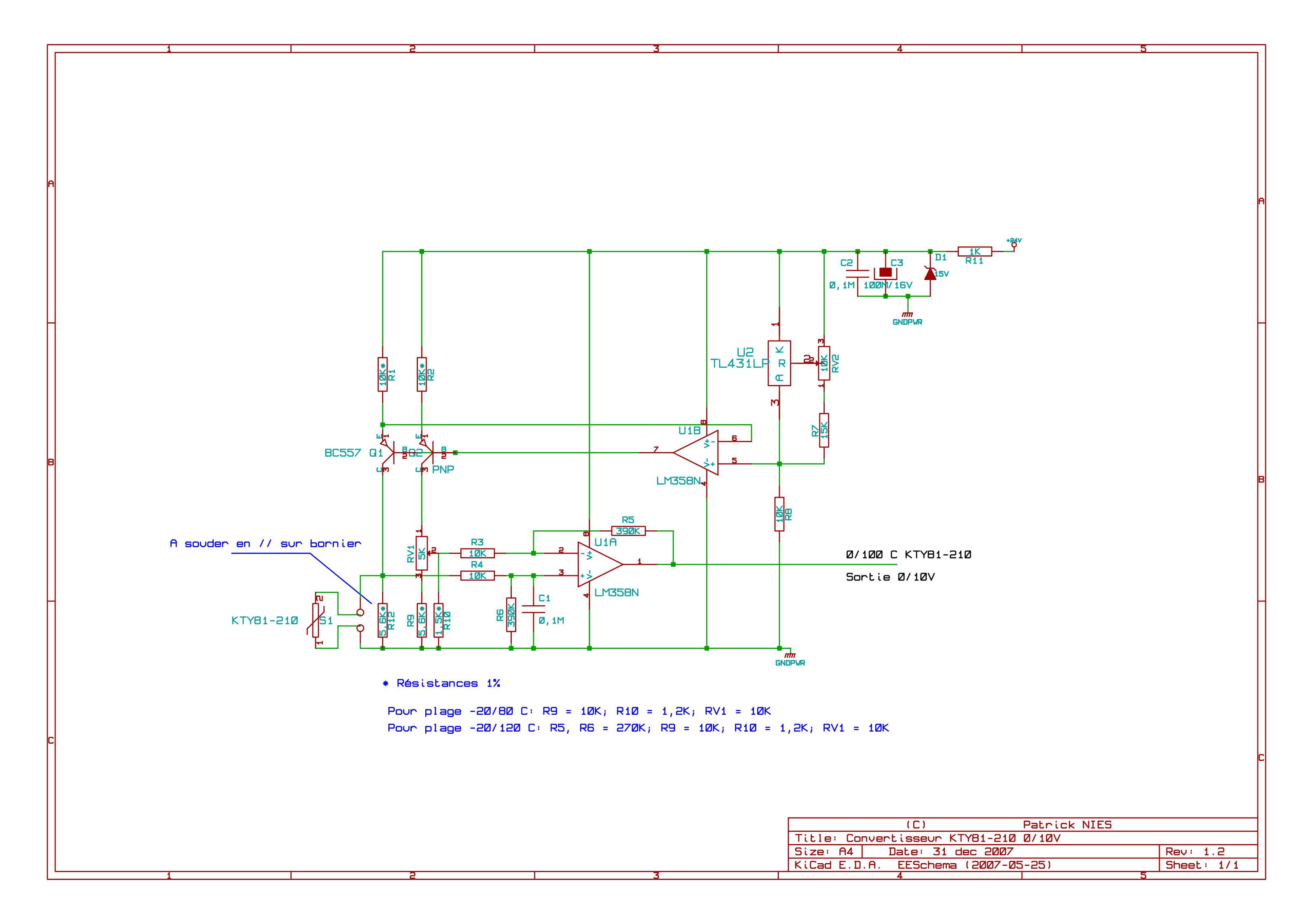

Une mise à jour pour utiliser des KTY81-210 en lieu et place des PTxxxx.

Rappel des caractéristiques de ces capteurs:

Semi-conducteur résistif, 2000 Ohms à 25°C, -55 à 150°C. Linéarité pas terrible tel quel mais pas mauvaise avec une petite astuce: +/- 0,3°C sur ce montage, boîtier TO92 (transistor) plus facile à manipuler que les sondes PT nues. Le prix: 1,10€...

Conviennent à 90% des applications solaires: sondes ballons, extérieures, ambiance ... etc ... Réserver les sondes PT pour les capteurs à cause bien sûr des températures élevées...

[tsm33]

Bonjour,

Tu as supprimer le condensateur en // de R5, c'est que pour la carte KTY ou les autres aussi ?

[patrick07]

Depuis les déboires de Fred04 ( http://forum.apper-solaire.org/viewtopic.php?t=960 ) je ne monte plus de condo en parallèle sur R5 mais ce n'est pas trop "académique". On peut toujours le rajouter en le soudant coté cuivre...

[tsm33]

je comprend mieux pourquoi je ne trouvais pas l'emplacement de ce condo sur la plaque que tu m'as donné

[flywalker]

Bonjour,

[quote="patrick07"]Bonsoir Olivier,

Je t'ai déja dit que j'allais faire une petite série.
J'ai tout ce qu'il faut chez moi pour faire des CI + pas mal de composants.
Alors ne cherche plus, dis moi juste combien tu en veux.
Si ça interresse quelqu'un d'autre qu'ils me le disent que je sache combien j'en grave, pour 1 CI ou 10 ou + pour moi c'est le même temps alors n'hésitez pas !!

@+[/quote]

Je me réveille tard, mais j'ose quand même, près de 2 ans après le début de la bataille .

La proposition est-elle toujours d'actualité, contre rétribution bien entendu ?

Merci par avance,

Alexandre.

[patrick07]

Bonjour,

Vieux motard que jamais !!!

Oui, ben sûr c'est toujours d'actualité, j'en fait quelques unes tous les mois depuis 2 ans... Tu m'indiques juste :

- Si tu veux des cartes 1 sonde ou 4 sondes.
- Seulement le circuit imprimé ou les cartes complètes étalonnées.

Si ce sont des cartes complètes:
- Le type de sondes, PT100 ou PT1000 (KTY je n'ai pas assez de retours d'expérience pour la conseiller).
- La plage de température, 0 à 100°C ou -20 à 120°C.

Ouf !!! C'est tout ??? Oui c'est tout !!! Euh, ben non... j'oubliais... Combien en veux-tu ???

[flywalker]

Super, çà m'enlèverait une grosse épine du pied !

Alors, je partirais bien sur :

[quote="patrick07"]
- Si tu veux des cartes 1 sonde ou 4 sondes.
- Seulement le circuit imprimé ou les cartes complètes étalonnées.
[/quote]
2 cartes complètes 4 entrées

[referp=18446;quote="patrick07"]
Si ce sont des cartes complètes:
- Le type de sondes, PT100 ou PT1000 (KTY je n'ai pas assez de retours d'expérience pour la conseiller).
- La plage de température, 0 à 100°C ou -20 à 120°C.
[/quote]
pour sondes PT1000 -20° à 120° ; il s'agit de celles achetées sur ebay en Allemagne et dont on a débattu sur un autre fil.

Tiens-moi au courant pour les coûts, je peux te faire parvenir mon règlement avant la commande.

Merci encore de ta proposition,

Alexandre.

[patrick07]

Bonjour,

OK pour 2 cartes 4 sondes... sauf que... sauf que... Si tu n'emploies qu'un seul Millenium 3, il n'a que 6 entrées analogiques.

Tu peux mixer 1 carte quadruple et 2 cartes simples pour, par exemple, une sonde capteur et une sonde extérieure. Si tu as une grande distance entre capteurs et chaufferie (supérieure à 10m) c'est une solution à considérer.
Tu peux aussi mélanger, sur la carte quadruple, 2 entrées -20/120°C et 2 entrées 0/100°C, la résolution de mesure sera meilleure (1/10°C).

Le "système" est assez modulaire...

[flywalker]

Bonjour ,
[quote="patrick07"]OK pour 2 cartes 4 sondes... sauf que... sauf que... Si tu n'emploies qu'un seul Millenium 3, il n'a que 6 entrées analogiques.[/quote]
A moins de faire du multiplexage comme vu là : http://forum.apper-solaire.org/viewtopi ... highlight= :D, ou alors je n'ai rien compris

[referp=18467;quote="patrick07"]Tu peux mixer 1 carte quadruple et 2 cartes simples pour, par exemple, une sonde capteur et une sonde extérieure. Si tu as une grande distance entre capteurs et chaufferie (supérieure à 10m) c'est une solution à considérer.
Tu peux aussi mélanger, sur la carte quadruple, 2 entrées -20/120°C et 2 entrées 0/100°C, la résolution de mesure sera meilleure (1/10°C).

Le "système" est assez modulaire... [/quote]
Au vu de tout çà, je reconsidère un peu ma demande :
_ on partirait toujours sur 2 cartes 4 sondes (j'aurai d'autres commandes pour des cartes déportées 1 sonde plus tard...)
_ plage 0-100 qui correspond mieux aux amplitudes rencontrées (sondes -> réservoir)
_ les sondes sont toujours des PT1K

Merci encore,

Alexandre.

[patrick07]

[quote="flywalker"]

A moins de faire du multiplexage comme vu là : http://forum.apper-solaire.org/viewtopi ... highlight= :D, ou alors je n'ai rien compris

...

Alexandre.[/quote]

Ou là: http://forum.apper-solaire.org/viewtopic.php?t=1542 c'est ma "vision" d'une carte 8 entrées multiplexées... Je n'ai fait qu'un proto qui marche bien mais qui n'a pas été essayé dans la "vrai vie". Il attend sagement un "béta-testeur" !!!

[flywalker]

[quote="patrick07"][Ou là: http://forum.apper-solaire.org/viewtopic.php?t=1542 c'est ma "vision" d'une carte 8 entrées multiplexées... Je n'ai fait qu'un proto qui marche bien mais qui n'a pas été essayé dans la "vrai vie". Il attend sagement un "béta-testeur" !!! [/quote]
Je pourrais bien commencer par là, et être le premier béta !

Comme il s'agit pour moi de commencer à "sentir les choses" (prog millenium et système complet en cours de gestation), çà pourrait très bien me suffire.

Et on resterait sur une plage 0-100 pour PT1K.

Pourrais-tu me réaliser une carte ?

Alexandre.

[pashyperpon]

Bonsoir Patrick, Alexandre

Si vous partez pour étudier les tests d' une carte 8 entrées analogiques multiplexées, je suis aussi interessés car je vais aussi cruellement manquer d'entrées analogiques...

Christophe
