CAPTEURS U PIPE ET AUTO VIDANGE

[ROCHA 84]

Bonjour


Notre Collègue GIGI possède une installation en cours de réalisation destinée au chauffage exclusivement, composée de deux fois quatre capteurs du type U pipe de huit tubes chacun inclinés à 70 ° couplés à un ballon de 1000 l .en complément d'une chaudière alimentant des radiateurs.
L'installation située dans les Bouches du Rhône sera à l'arrêt durant l'été et même avec un ballon de 1000 l la surchauffe nous parait inévitable.
En positionnement normal les collecteurs se situent en haut , QUESTION : Et si on positionnait les collecteurs en bas pourrait on envisager l'auto vidange ?

[Uncle Buzz]

Bonjour,

Surtout pas, ça ne fonctionnerait pas (pas de chaleur récupérée vers le ballon tampon) et il y aurai surchauffe rapidement même au printemps :

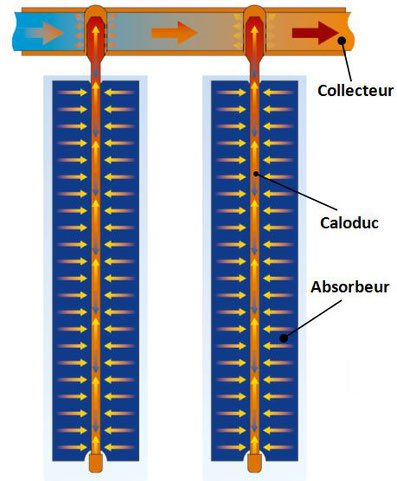

les capteurs sous vide sont en cycle fermé, le fluide du circuit solaire général ne circule pas dans le tube où un fluide spécifique tourne en boucle fermée par thermosiphon, s'évapore à "basse température" sous le rayonnement solaire, remonte le tube et se condense en se refroidissant dans le bulbe en cuivre qui est noyé dans le collecteur, et c'est là que se fait l'échange thermique entre le fluide du circuit solaire général et le tube.

La vapeur chaude dans le tube remonte tout en haut du tube vers le bulbe, si le bulbe se retrouve en bas, il n'y a plus d'échange thermique car la vapeur va se retrouver coincée en haut du tube où il ne se passe rien.


www.lepanneausolaire.net

www.nouvenergie.fr/e-formation/solaire- ... hermiques/

Pour l'autovidange, il faut garder les tubes dans le seul sens autorisé (collecteur en haut) mais éventuellement avec une faible pente pour vidanger le collecteur. En revanche, est-ce que c'est autorisé avec les tubes ? Peut-on les laisser stagner en plein soleil d'été ? Je ne sais pas si ils sont dimensionné pour supporter une vaporisation totale du fluide si la température monte suffisamment haut, peut-être faut-il obligatoirement un système d'évacuation de la chaleur en été (piscine, radiateur) ?

EDIT : ceci ne concerne que les tubes sous vide

[ROCHA 84]

Bonjour

Merci pour la rapidité de ta réponse à propos de laquelle je dois préciser que les capteurs objet de mon questionnement ne sont pas du type à caloduc mais des U pipe ce qui signifie que chaque tube sous vide enveloppe une épingle en tube cuivre. Une extrémité de chaque épingle est soudée sur un collecteur ''aller " et l'autre extrémité sur le collecteur "retour" , il y a donc bien une circulation du fluide caloporteur.
voir ce lien : http://himinsolar.fr/2-1-u-pipe-solar.html

[Uncle Buzz]

Oui, j'aurai du préciser tube sous vide à caloduc, ce sont les plus répandus, je pensais que c'était le cas... perdu
Hydrauliquement je pense que retourner les panneaux ne pose pas de problème pour la captation ni les phases de remplissage/vidange, en revanche, les panneaux étant conçus pour fonctionner collecteur en haut, il y a d'autres facteurs qui peuvent empêcher l'installation dans ce sens, par exemple pour les panneaux plans classiques, ils sont symétriques hydrauliquement et on pourrait penser qu'on peut les placer haut en bas, ou en mode portrait ou paysages sans impact, mais comme il y a des évents, l'étanchéité du panneaux dépend du sens de la gravité et les panneaux doivent se monter comme ils ont été conçus, peut-être que pour les collecteurs des panneaux à tube on a le même problème ?

Sinon je te renvoie sur une discussion où kroutchef semble indiqué que les tubes ne supportent pas l'exposition à vide :
viewtopic.php?p=44661#p44661
