Et encore un thermostat différentiel !!!

[beber]

merci Pierre et Patrick,
c'est toujours quand arrivent les grands froids que l'on s'apperçoit que l'on aurait du traiter le problème depuis longtemps!
comme je n'ai pas la bonne résistance je vais en mettre 2 de 820hms en série, je pense que ça marchera.
encore merci, à vous
cordialement
béber

[papy84]

Un peu à retardement, puisque ça fait presque six mois que le proto fonctionne ! Je répond aux amateurs de Minisun.
Effectivement remplacer R7 par une 22K ...donne de bons résultats avec des PT 1000 en doigt de gant. Merci pour l'info et à ceux qui ont les compétences et le temps de tester. N'en déplaise à la modestie de Patrick, ce truc est génial parce que polyvalent, simple (je commence à maitriser), solide (je l'ai quelques fois maltraité) et très faisable même par un novice en électronique. J'en suis à mon 5ème: 4en KTY, 1 en PT1000; et sans souci. Bravo !

[ericvar]

Bonjour à tous et en particulier Patrick et tout les constructeur du minisun.

Voilà je suis en plein montage mais je suis un peu nul en électronique.
J' ai commandé toutes les composants chez gotronic et electrome qui m'a aussi fournit les circuits imprimés.
Mais je bute sur:
- La diode zener est bien monté en inverse ? ( la cathode sur le + )
- Sur la photo de Patrick, je vois un gros "machin" pour la 4148 : moi j'ai des diodes minuscules...
- Pour remplacer la R7 par une 22k : c'est bien celle qui se trouve le plus proche du variable 1k ?

Merci pour votre aide.

[patrick07]

Bonsoir Eric, tous,

- La diode zener est bien monté en inverse ? ( la cathode sur le + )

Oui, la bague noire sur le +.

- Sur la photo de Patrick, je vois un gros "machin" pour la 4148 : moi j'ai des diodes minuscules...

Justement, sur les photos on ne la voit pas, elle est cachée par le relais. Je te confirme que ces diodes ne sont pas très grosses.

- Pour remplacer la R7 par une 22k : c'est bien celle qui se trouve le plus proche du variable 1k ?

Oui, comme sur la photo page précédente.

[ericvar]

Bonjour Patrick

Merci pour cette réponse rapide.
Je vais monter les 2 minsuns dans un seul boitier, avec chacun un interrupteur/inverseur Position : Auto, Arrêt, Manuel.

J'aurais voulu joindre les 2 sur un seul CI, avec alim commune, mais j'ai eu peur de me planter.

Bonne journée.

[ericvar]

Le montage est fait mais... ça marche pô...
La led verte s'allume, j'ai branché 2 pt1000, fait un petit delta t : rien ne se passe! j'ai vérifié les soudures, les polarités, un pontage éventuel...

Où merdois-je ?

[ramses]

bonjour a tous,

as-tu bien modifie certaines valeurs de R pour travailler avec des PT1000 comme explicite plus haut dans le post a l'adresse : http://forum.apper-solaire.org/viewtopi ... c&start=68

Si c'est bon et que ca ne marche toujours pas, on se met sur Skype ce soir et on regle ca en "directe" ... elle est pas belle la vie !

Bien a vous tous

[ericvar]

Bonsoir ramès.

Oui, j'ai bien mis une 22k sur la R7.

Je suis un désabusé, j'ai revérifié les soudures ( malgré ma vue pas terrible).

Maintenant la led verte ET la jaune (et donc le relais) s'activent dès la mise sous tension, sans les sondes connectées ou avec les 2 sondes sans delta t , le réglage du 1k n'y fait rien.

Je crois que je vais jetter l'éponge, ou envoyer le tout à Patrick pour un dépannage...S'il accepte bien entendu !

Et je n'ai pas Skipe (trop moderne pour moi...)

[patrick07]

Bonsoir Eric,

Oui, tu peux me l'envoyer sans problèmes mais en général ce n'est pas grand chose et le plus efficace serait que tu m'envoies une photo bien nette recto/verso de ton montage à l'adresse e-mail ci-dessous dans ma signature. Je pourrais déjà te dire ce qu'il en est...

[ericvar]

Bonjour Patrick.

Je fais celà aujourd'hui : Super

[guy delsol]

Salut Eric et tous....
Moi aussi, avec ma vue pas pas terrible, je vérifie toutes les micro soudures avec un oeilleton d'horloger....
C'est fou comme le moindre défaut est grossi et bien visible...
Cdlt.
Guy

[ericvar]

Bonjour à tous, Guy:

Je songe à investir dans ce genre de matériel pour les bricoalges fins.

Pour mes minisuns: mauvais montage de la diode 4148! Les lm311 ont dû souffrir, ils sont en commande ainsi que les transistors ( on sait jamais )

Merci à Patrick pour sont aide en mp.

Bonne journée ensoleillée avant les pluies de Pâques !

[remi.450]

Bonjour,
C'est celà qu'il faut au minimum.

[George]

J'utilise celle ci depuis des années :
http://www.selectronic.fr/upload/produi ... /3632a.jpg

[daniel 53]

Bonjour

J'ose ajouter encore un chapitre:

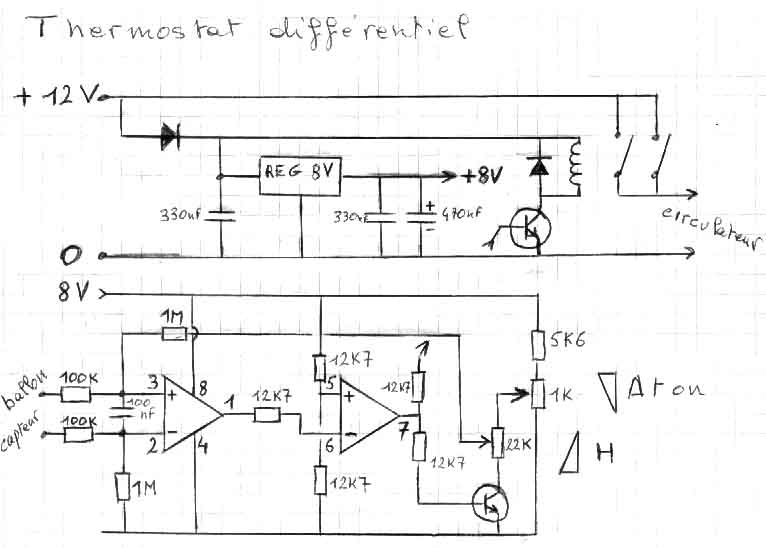

Un ami m'a demandé un thermostat différentiel comme le minisun. Comme je ne disposait pas de sonde KTY et de LM 311, je me suis rabattu sur des LM35 et un double ampli op LM358N.
Le schéma parait plus compliqué mais les 2 amplis op sont dans le même boitier.
On peut avoir une idée des températures des sondes en mesurant la tension délivrée par celles-ci: 10 mV par °C.
Avec la résistance de 5.6 K, l'écart possible de température monte à 12 °C et quelques. Si on veut revenir à 10 °C max comme pour le minisun, il faut mettre une 10 K.
Pourquoi un tas de 12.7 K ? Parce que j'en ai plein en stock; des 10, 12 ou 15 K feraient parfaitement l'affaire.
Le principe des réglages est identique à celui du minisun.
Il n'y a pas d'alimentation secteur car le montage est destiné à être branché sur une batterie 12 V et un circulateur en continu. EDF a oublié des coins en Mayenne profonde...
