couplage chaudiere fuel et PAC en série?

[françois34]

Ca fonctionne pas ce circuit Bernard, l'eau passe directement du retour radiateurs à la chaudière...

[cyril.64]

Je vous envois des schémas de principe par MP.

[Bernard (de Cagnes)]

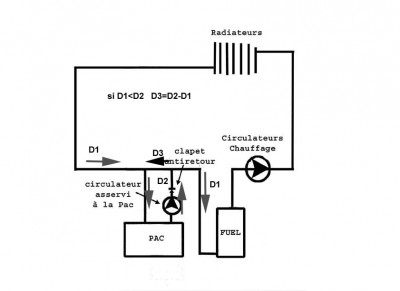

Mais si ça marche , j'ai réalisé cette configuration de montage dans beaucoup d'installation. et ça marchait impeccable

D1 = débit circulateur chauffage
D2 = débit circulateur PAC
D3 = débit résiduel dans tube entre piquage

j'ai oublié le cas ou D1 = D2 donc D3 =0

[françois34]

Donc D3 est une electro-vanne?
et à quoi sert l'accelerateur de la PAC?

[Bernard (de Cagnes)]

[quote="françois34"]Donc D3 est une electro-vanne?
et à quoi sert l'accelerateur de la PAC?[/quote]

non D3 est le débit d'eau dans le tube

il n'y a pâs d'électrovanne ni de vanne 3 voies.

le circulateur PAC sert à faire circuler l'eau du retour dans la PAC,
s'il n'y en avait pas l'eau de retour des radiateur irait directement à la chadière

[françois34]

[quote="Bernard (de Cagnes)"]non D3 est le débit d'eau dans le tube

il n'y a pâs d'électrovanne ni de vanne 3 voies.

le circulateur PAC sert à faire circuler l'eau du retour dans la PAC,
s'il n'y en avait pas l'eau de retour des radiateur irait directement à la chadière[/quote]

OK merci Bernard...

[françois34]

La chaudiere est une ATLANTIC Guillot.
Puissance mini: 22Kw
Puissance maxi: 30KW

et pourquoi ne pourrait-on pas faire comme ça:

[totoche]

Mais si ça marche , j'ai réalisé cette configuration de montage dans beaucoup d'installation. et ça marchait impeccable

Je confirme : sur mon installation chaudière gaz + PC + radiateurs le serpentin du ballon ECS est connecté de cette manière; parfois on se complique la vie alors que des solutions existent et fonctionnent parfaitement

Merci Bernard de nous le rappeler

[Bernard (de Cagnes)]

[quote="françois34"]La chaudiere est une ATLANTIC Guillot.
Puissance mini: 22Kw
Puissance maxi: 30KW

et pourquoi ne pourrait-on pas faire comme ça:

[/quote]

Bonlour,

oui, pourquoi pas !
mais pourquoi 2 vannes 3 voies , une seule suffit, un simple T à la place de l'autre v3v.

ensuite le débit d'eau peut varié en fonction de l'ouverture et fermeture des robinets thermostatiques.

et au niveau prix, je ne suis pas sure que 1 V3V avec moteur soit moins chère qu'un circulateur

[françois34]

[quote="Bernard (de Cagnes)"]
Bonlour,

mais pourquoi 2 vannes 3 voies , une seule suffit, un simple T à la place de l'autre v3v.

et au niveau prix, je ne suis pas sure que 1 V3V avec moteur soit moins chère qu'un circulateur[/quote]

Salut,

Oui c'est exact, une seule vanne trois voies.

L'avantage du système Bernard, c'est que l'eau basse température ne traverse pas la chaudière, donc pas de risque de percement...

[Bernard (de Cagnes)]

RE,

tout à fait d'accord avec toi, mais à ce moment là, ce n'est plus "du chaudière fuel PAC en série" , c'est du série -parallèle

[ventura]

Bonjour
Je ne conseille pas une PAC en série avec une chaudiere
à 50°C de retour des radiateurs (et meme avant) le compresseur va se détruire.
IL y a un débit d'eau différent sur ces 2 machines
Je vous conseille de travailler sur un ballon tampon avec un circulateur pour chaque machine et un pour le circuit de chauffage. Ne jamais faire travailler les 2 machine en meme temps, La PAC les jour ou la température extérieur n'est pas trop basse
Il y à deux types de PAC:
PAC basse température fonctionnement limite de sortie d'eau à 50°C ( régime de fonctionnement idéal de 35 à 45°C (pour des planchers chauffants ou radiateurs fonte alu
PAC haute température fonctionnement jusqu'à 80°C ( 2 étages de compresseurs avec des fluides frigorigènes différents le groupe extérieur au R410A, le 2 ieme au R 134A )

[panMillenium]

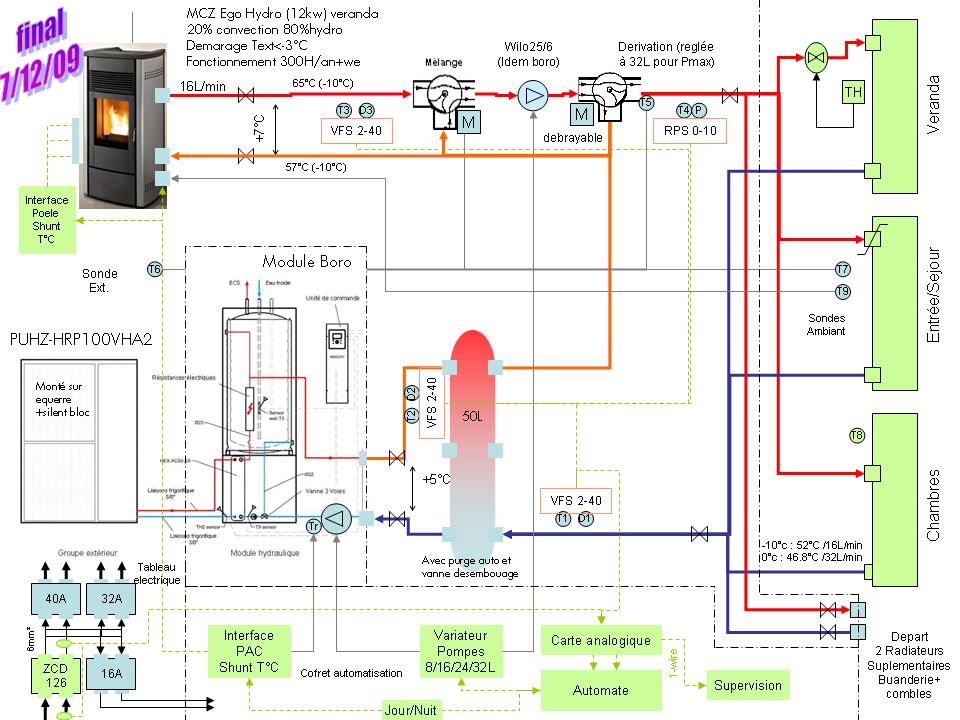

de mon coté j'ai fait un truc un peu usine a gaz (avec le recul) mais ca marche:
replacement d'une chaudiere fioul par une pac, et releve de temperature (eventuelle) par un poele a granule , mis dans la veranda, et qui peux prendre le relais complet en cas de probleme avec la pac (...)

il faut effectivement jouer sur les debit pour optimiser le deltaT. 5°c avec la pac, debit elevé, temperature maxi 55°C (mitsubishi) et delta 10°c avec poele à granule (temperature maxi 65°C par -13°C) avec un debit plus faible.

le module ecodan protege le groupe exterieur si la t° de retour devient trop importante.

il y a des capteurs grundfos VFS (debit temperature) à differents endoits, cest precis, mais ca reduit le diametre et du coup il faut pousser le circulateur...

[ventura]

Bonjour
Je n'ai pas tous les éléments pour juger l'installation pourquoi voulez vous faire fonctionner les 2 sources de chauffage en meme temps ?
Quel interet, quel est votre objectif

[françois34]

[quote="ventura"]Bonjour
Je n'ai pas tous les éléments pour juger l'installation pourquoi voulez vous faire fonctionner les 2 sources de chauffage en meme temps ?
Quel interet, quel est votre objectif[/quote]
c'est pas en même temps, mais le montage en série présente l'avantage de la simplicité.

Je l'oriente de plus en plus sur le montage présent sur le schéma ci-dessus...
