règlages de la resol deltasolBS pro

[papy310]

Salut à tous ceux qui connaissent les réglages de la Resol delta sol BS pro et aux autres bien sûr.

Je viens de terminer l'installation 2 capteurs 30 tubes alimentés en parallèle
Tout a l'air de fonctionner correctement ,plus de fuites ...
Je désire faire de l'eau chaude sanitaire et un appoint au chauffage central
J'en suis arrivé aux réglages de la delta sol et là impossible de trouver comment faire pour afficher Arr.j'ai bien suivi les conseils de la microscopique notice,mais je n'ai jamais pu l'afficher pour pouvoir sélectionner le mode n°9.
Y en a t'il un parmi vous qui pourrait m'expliquer ce que je ne comprends pas ?


mejavascript:emoticon('')rci

[francoisrobert]

Bonsoir ,
pour changer le type de configuration, il faut appuyer sur le bouton poussoir de droite plusieurs fois jusqu' à ce que ce qu'il n'y ait plus de canaux qui defile (j'espere me faire comprendre), puis maintenir enfoncer ce même bouton pendant plusieurs secondes et la tu vas tomber sur " INST " , tu appuies sur le bouton du milieu et apres tu vas pouvoir selectionner ton type d'instal avec le bouton de droite ou gauche

bonne soirée

[vile-coyote]

bonsoir,
je rajouterais, appuis sur la fleche de droite jusqu'a ce que l'heure s'affiche,
puis maintient le doigt sur cette meme fleche.

pour ce qui est des notices, rien de succins,
si jamais il te manque quelques chose vasur le site de resolen allemagne et choisi version francaise.

a noter que les docs en francais sont pas parfaites,
pour avoir la doc avec les bonnes traductions des affichages a l'écran il faut la documentation, de la BS PRO,
mais pour la totalité des menus il faut prendre la doc de la BS plus !
dur dur parfois de s'y retrouver.
mais au fait dans ton cas, pourquoi choisir le montage 9, pourquoi pas le 3 ?

A+

[papy310]

Bonjour à tous

Grand merci à François Robert et à Vilcoyote pour leurs explications claires
j'ai enfin réussi à afficher ce satané schéma Arr9.

j'ai choisi arr9 car je désire préchauffer l'eau de retour à la chaudière gaz et non chauffer plus le ballon (500 litres)avec du gaz (arr3).
Vu la surface(8m2 utile environ) , l'inclinaison à 85 % des 2 panneaux plein sud et de plus j'ai la chance d'habiter en Provence ou il y a souvent du soleil en hiver même s'il fait froid/frais.Je pense produire environ 3 Kwh/jour toute l'année.L'inclinaison des panneaux presque verticaux évitera le risque de surchauffe en été.J'ai prévu la pose d'une casquette sur les capteurs au cas ou il y aurait surchauffe malgré tout.

encore merci à vous deux papy310

[vile-coyote]

Bonjour,

a nouveau une question, t'es sur pour l'inclinaison,

a premiere vue les fabriquants de tube a caloduc imposent de 10 a 80° d'inclinaison, pas en dessous pas au dessus.

A+

[Robert]

Bonjour à tous
Papy
Pourquoi mettre tes panneaus en paralèlles?
Comment fait tu pour équilibrer le débit de tes deux branches?

[papy310]

Bonjour spécialement à Vilcoyote et à Robert

Les 2 panneaux 30 tubes "épousent" la forme du toit du rez de chaussée
Ils sont orientés plein sud mais pour tenir sur la façade sud ils doivent être inclinés latéralement de 18° environ (pentes du toit) de plus ils ne sont pas vraiment verticaux mais inclinés à 85° environ (obligation du P.L.U local).

Cela fonctionne très (trop)bien .500 litres d'eau sont passés de 20° à 60° en 4-5 heures
Suite à une grosse fuite sur la recirculation .Arrêt de la pompe par la sécurité .
j'ai fondu l'isolant polyurethane .le purgeur crachait de la vapeur (130°)

je vais passer à la laine de verre sur la partie la plus chaude.

Pour équilibrer les 2 flux d'eau une ligne principale en 18-20 vient jusqu'au milieu des 2 panneaux en bas et 2 lignes en 14-16 alimentent chaque panneau par le côté bas des 2 capteurs. les 2 sorties sont au centre en haut .elles se rejoignent dans une clarinette qui sert de piège à bulles d'air. prise de température et purgeur ,puis repartent vers le ballon dans une ligne 18-20

j'espère être clair sans schéma

[thermitch]

[quote="papy310"]
j'espère être clair sans schéma[/quote]
Oui ... mais le schéma ça serait pas mal quand même
Avec le détail de cette clarinette à tous faire ce serait top

[papy310]

Salut à tous

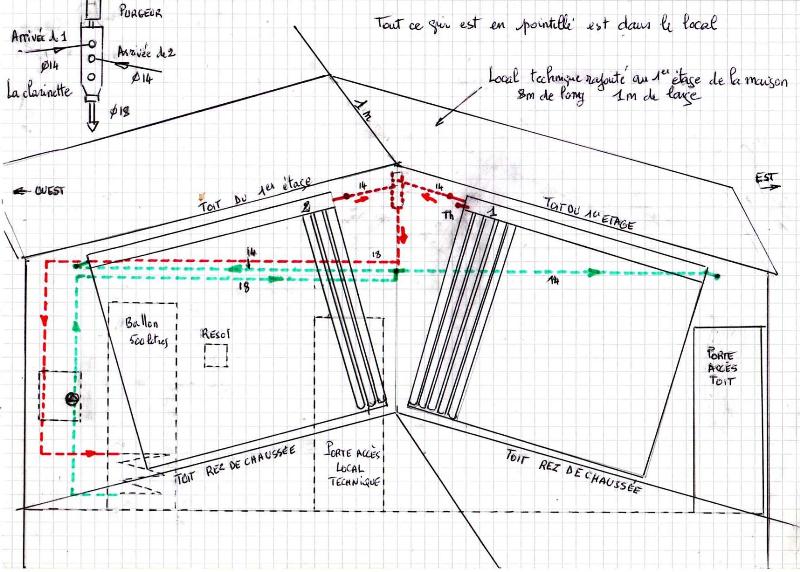

Pour répondre à plusieurs d'entre vous,je viens de dessiner un mauvais schéma de mon installation.
La clarinette qui intrigue certains est en fait une clarinette de distribution de chauffage par le sol avec 6 entrées/ sorties utilisée verticalement.
Le purgeur est en point haut,les 2 sorties capteurs en 14 mm sur les piquages dessous et la sortie du mélange des 2 se fait en bas en 18mm.
Le dernier piquage était prévu pour le thermocouple mais à cette place ,il est trop loin des capteurs (près d'un mètre) et réagit trop lentement.Aussi je l'ai déplacé pour le mettre sur le puits prévu sur le capteur est.

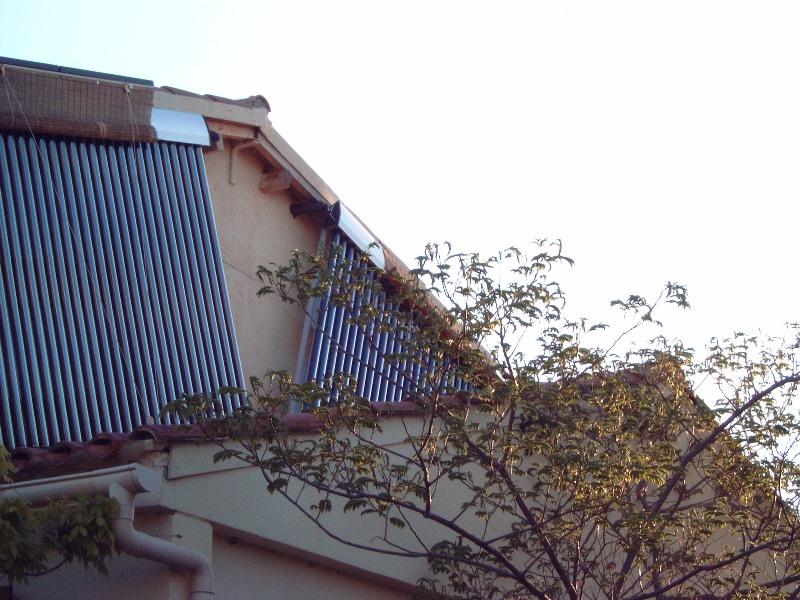

Les 2 paillassons pare soleil sont là au cas à ou j'aurais une nouvelle panne.

Dans ce même local je charge deux batteries avec les 2 panneaux côté ouest rendant l'utilisation de mon PC quasiment autonome toute l'année.

Et un onduleur pour une installation solaire 3 Kwhc donnant environ 3800 Kwh/an.Les panneaux sont sur le toit du premier à l'ouest.

Edit par Fred : J'ai modifié les images c'était géantissime, une pilule Alli et Hop

[thermitch]

Merci Papy

Bon, faudrait voir à réduire les photos mais l'installation est sympa.
Partant d'un cas pas forcément simple, l'intégration est finalement réussie et efficace.

Les "paillassons", tu les commandes du local technique ou tu grimpes sur le toit ?
Avais-tu vu ça ?
http://forum.apper-solaire.org/viewtopic.php?t=2917
deux fois que je la place ce soir
Ta configuration s'y prête bien

[papy310]

Salut thermitch

Comme vous pouvez vous en rendre compte par les fixations des paillassons,
cela a été fait dans l'urgence,la vapeur sortait par l'évent du purgeur et l'isolant des tuyaux fondait.Depuis j'ai installé une boucle de décharge qui consiste à prendre de la chaleur avec le serpentin du haut et chauffer le circuit de retour vers la chaudière du chauffage central,arrêté actuellement bien sûr,seul un radiateur est ouvert ma femme s'en sert pour sécher le linge et accessoirement le ballon de la chaudière monte à 60°.
Mais si une nouvelle fuite ou panne arrive,il y aura encore quelques temps les paillassons pour calmer la bête.
On accède aux paillassons par la porte d'accès au toit.
Ils ne resteront pas longtemps en place,j'espère...

[vile-coyote]

jusqu'au premier coup de mistral
désolé j'ai pas pu la rater

[thermitch]

Alors c'est pas un store qu'il faut ... mais des bons vieux volets de bois.
Tiens en voilà encore une solution à creuser :
- avec une fermeture type portail électrique utilisée uniquement pour ouvrir
- pour fermer (penser à la panne de courant) un jeu de poulies et contre-poids
- en tant normal, toujours mon électro-aimant pour tenir ouvert

[gegef6fsk]

bonsoir,

punaise ça module large !!!!!!!!!!!!!!!!!!!!!!

papy....plus petite la photo...il faut jouer de l'ascenseur horizontal
on s'y perd!

attention au frotements.
a plus gérard
