Ma serre solaire passive

[Fidèle Castor]


La mousse des vieux matelas, j'adore ce matériau
J'en ai isolé les cuves de 2500l qui stockent l'eau chaude de mon cogénérateur
Ici, sur cette vieille photo, on voit au sol les tubes qui m'ont servi pour la serre (c'était un lot de tubes trouvé sur le coincoin tout comme les cuves Inox et le groupe diésel )



Edit: Je me suis permis de retourner la photo
Bertrand

[Balajol]

Bonjour Fidèle et tous,
Admiratif, comme bien d'autres face au chalenge que tu 'es imposé
Pour la Protection Interne, si le Prix du Rustol devient prohibitif, Une Huile Minérale bien épaisse fera l'affaire.
le coup du Morceau de Matelas
Bonne Continuation
Cordialement
Bertrand

[pierre1911]

C'est vraiment la caverne d'alibaba chez toi pour les autonomistes que nous sommes. ENJOY!
Bon ben tu finis de me décider qu'il faut que je te rende visite, enfin si tu veux bien! Depuis le temps que nous souhaitions nous rencontrer!
Je boucle ça pour le début 2016?

Tu as présenté ton installation avec ton cogénérateur quelque part?

[Fidèle Castor]

Merci pour tes diverses aides Bertrand !

Résultat du jour :
L'idée de l'aiguille à passer dedans avec un bout de mousse, je l'ai abandonnée car l'aiguille se bloque au niveau d'un manchon intérieur en tube carré que j'ai rajouté pour pouvoir faire la jonction les deux longueurs de 3m constituant l'arceau et puis j'avoue que je n'ai pas trop pris le temps d'insister.
Je pulvériserais ultérieurement du Rustol ou j'injecterais de l'huile épaisse. Je vais me laisser le temps d'y réfléchir.

J'ai soudé des tiges filetées en inox dessus et dessous les arceaux pendant toute la journée.
En principe cela devrait être terminé demain et j'espère avoir le temps de faire des photos car avec les journées courtes que nous avons en ce moment, je ne me disperse pas trop.
Pour souder ces tiges, je redémonte les arceaux et ensuite j'assemble définitivement les arceaux aux traverses avec cette fois-ci des vis en inox.

[pierre1911]

si tu démontes les arceaux, pourquoi ne pas faire un "bain" de rustol?
C'est à dire de mettre une certaine quantité dans le tube d'un coté de manoeuvre l'arceau pour que le fluide puisse se mettre de partout et de vider le surplus dans une bassine?
Trop difficile à manoeuvrer?

[Fidèle Castor]

C'est vraiment la caverne d'alibaba chez toi pour les autonomistes que nous sommes. ENJOY!
Bon ben tu finis de me décider qu'il faut que je te rende visite, enfin si tu veux bien! Depuis le temps que nous souhaitions nous rencontrer!
Je boucle ça pour le début 2016?

Tu as présenté ton installation avec ton cogénérateur quelque part?

C'est ici :
http://forum.apper-solaire.org/viewtopi ... =20&t=8527
Le reste par tél

[Fidèle Castor]

J'ai fini de monter et protéger la partie exterieure de la charpente de ma serre. Pour la partie intérieure des tubes des arceaux, j'aviserai sur plus tard car rien ne s'est passé comme prévu.
Demain je commence à poser les 12 plaques de polycarbonate situées du côté extérieur des arceaux de façon à mettre ma construction hors d'eau le plus rapidement possible.
Pour le choix des couleurs c'est simple: dedans tout est blanc pour avoir un maximum de lumière et ...dehors tout est noir

Côté Est avant peinture des fondations


Peinture avant habillage en béton cellulaire et pierres des panneaux sandwich de la paroi nord


Peinture blanche en double couche sur les arceaux


[pierre1911]

Alors quelles sont les nouvelles?
As tu pu poser tes "vitres"?

[Fidèle Castor]

Alors quelles sont les nouvelles?
As tu pu poser tes "vitres"?

Voilà, voilà, la serre est maintenant hors d'eau mais il me reste à la mettre hors d'air..
Le polyéthylène bleu des bidons c'est bien mais à petite dose
Je vais donc reprendre le dessus du mur ouest pour y poser du polyéthylène de même couleur que les plaques de polycarbonate. J'ai posé provisoiremnt des plaques sur la partie la plus haute car je n'ai pas encore réalisé les volets d'aération ( les volets seront confectionnés avec des chutes de panneaux de polycarbonate, et les articulations avec des feuilles d'EPDM)
Ces volets seront actionnés par des compas à manœuvre thermique.
En ce moment je travaille sur la paroi Est qui est prévue d'être fermée avec une double paroi de panneaux de polycarbonate espacés de 15cm environ.

Intérieur vue sud ouest


Intérieur vue sud est


Détail sur gouttière


[Fidèle Castor]

Suite des photos.

Les panneaux n'ont pas été très faciles à poser, surtout pour la partie cintrée car le rayon de courbure de 2 m est le rayon mini en dessous duquel il ne vaut mieux pas descendre !
Fort heureusement ce jour- là il y avait 6 mains pour les cintrer et les maintenir en position durant leur fixation.

Exterieur vue sud est

Exterieur vue sud est


Exterieur vue sud ouest

Exterieur vue sud ouest -v2


[Fidèle Castor]

Je viens de finir de poser la peau extérieure de la paroi Est.
Je n'ai pas réussi à décoller complètement la pellicule de protection bleue d'un des panneaux: C'est le risque que l'on court en achetant des panneaux anciens, le film de protection a vieilli et ne s'enlève pas bien. Alors il ne me reste plus qu'à attendre que les conditions climatiques continuent à dégrader lentement ce qu'il reste, à moins que quelqu'un connaisse une solution plus rapide
J'ai eu l'occasion de monter sur le toit de la serre plusieurs fois, ça a l'air de bien résister !



[Ottiti]

Bonsoir

Ce post aurait été après les fêtes ce serait passé
Mais avant ça crains

retourne tes photos please

A+

[Fidèle Castor]

Tiens comme c'est bizarre !
Chez moi l'affichage est dans le bon sens.
Si je les retourne c'est moi qui vais les avoir à l'envers

[Fidèle Castor]

Bonjour à tous,
J'avance à petits pas en ce moment car il faut jongler avec le temps.
J'ai raccordé la sortie de ma VMC sur la serre et voici un premier bilan de températures. Il est un peu fantaisiste car je n'ai pas encore mis en place la porte d'entrée mais c'est pour bientôt.
Donc j'ai en sortie de la VMC 15°, à l'arrivée dans la serre 13,6°, j'ai pris cette valeur alors qu'il faisait +4 dehors ce matin

Il fait 11,6° en sortie du conduit dans la serre


Je me suis sérieusement attaqué à la fabrication de la porte. Je voulais une porte coulissante, bien isolante car elle est située au nord, et toujours faite avec ce que j'ai comme matériel sous la main.
Comme il ne me reste plus de panneaux sandwich, j'ai fabriqué un coffre en planches de 22mm en sapin. Le coffre a une épaisseur de 23cm et il est bourré de laine de verre et de plaques de polystyrène côté extérieur. J'en suis à un poids de plus de 100 kg !

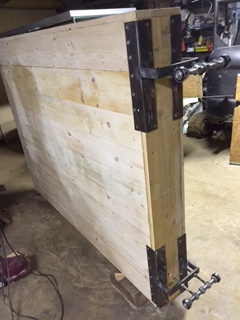

Vue du haut de la porte avant peinture


Les joints d'étanchéité avec la serre seront taillés dans mes restes de matelas en mousse. Je soigne particulièrement cet aspect car je ne veux pas de fuites à ce niveau.
J'ai donc prévu de suspendre la porte sur deux rails par deux mécanismes montés sur roulements ajustables en hauteur et en translation.

Mécanisme ajustable de mouvement de la porte


[Fidèle Castor]

Le dormant de la porte est fabriqué avec des bandes en polyéthylène provenant des restes de bidons bleu. J'assemble ainsi les faces interne et externe en tôle des panneaux sandwich, ceci afin de limiter les ponts thermiques.

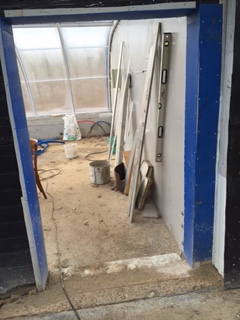

Construction des dormants


Les rails permettant de suspendre la porte sont en place.

Les rails au-dessus de la porte


L'emplacement en forme de U à droite des plaques bleues doit loger une bande de mousse de 28cm de large sur laquelle la porte fermée sera plaquée


Pour finir, en bas de la photo, on distingue deux rainures dans lesquelles je viens de sceller une tôle de 15 cm de large en aluminium. Cette tôle devra permettre le frottement aisé de la bande de mousse que je compte coller sous la porte.
