Messagepar Beone68 » Dim Juin 30, 2013 22:10 pm

Bonjour,

Je vous avais fait part il y a 2 ans de notre projet de SSC couplé à un poêle bouilleur sur ce post.
La maison est maintenant [presque] terminée et le chauffage est en place. Nous souhaitons maintenant rajouter la partie solaire, et c'est là que j'ai besoin de vos conseils.
J'ai commencé par acheter la bible: "Installer un chauffage ou un chauffe-eau solaire" et l'ai potassé. Voici où j'en suis:

Matériel déjà installé:
- ballon tampon de 800l avec 2 serpentins au RdC
- ballon ECS a production instantanée (serpentin inox dans eau morte) 200l au 1er, raccordé en thermosiphon au ballon tampon

Je pense installer des capteurs plans au sol sur châssis incliné à 65/70°, avec stratification "active" en utilisant un robinet thermostatique pour aiguiller le flux dans le serpentin supérieur ou inférieur suivant la température.
L'emplacement des capteurs n'est pas optimal, car un grand chêne fait de l'ombre en été (cela pourrait cependant être un avantage pour éviter la surchauffe), mais je n'ai pas trop le choix et ne souhaite pas couper le chêne. Je dispose d'un espace d'environ 20m de long, en pente, ce qui fait que l'influence des masques solaires est vraiment différente suivant l'emplacement.

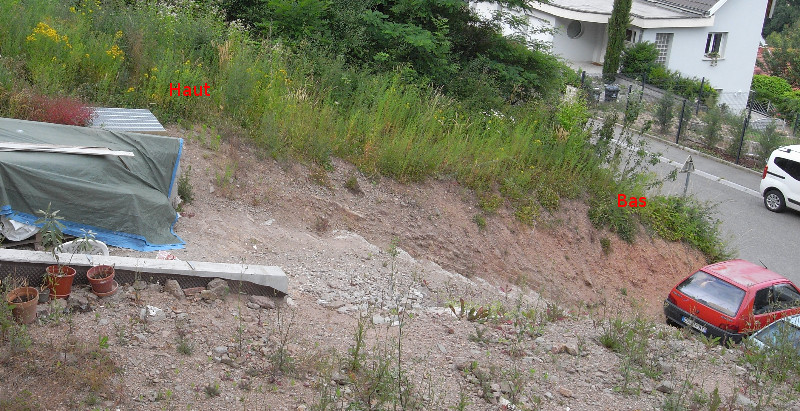

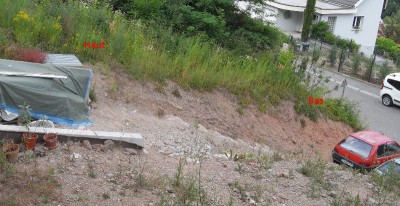

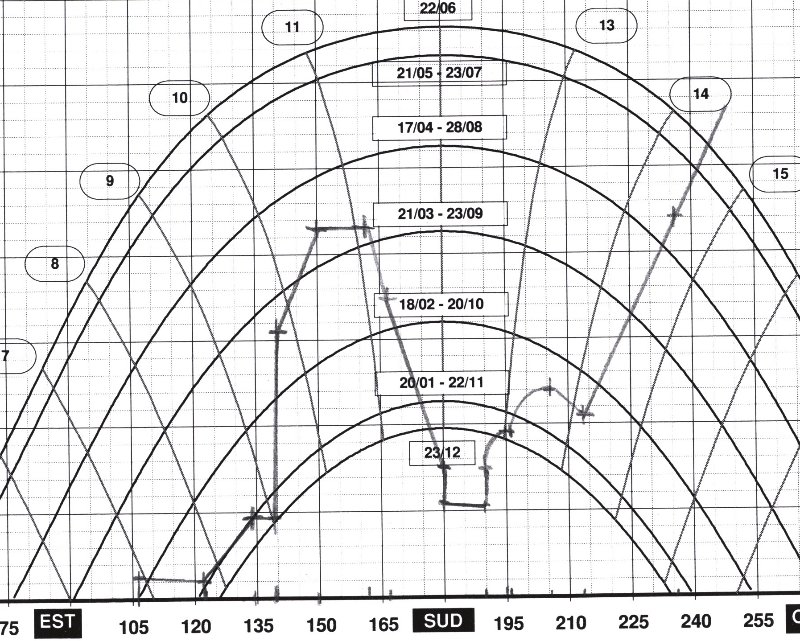

Je vous joins une photo de situation, ainsi que les 2 diagrammes solaires.
Pensez-vous qu'il vaut mieux privilégier l'emplacement du bas (plus de soleil dans l'après-midi, mais lignes solaires plus longues et ombre de l'arbre plus importante) ou l'emplacement du haut ?

Je pensais mettre environ 10m2 de capteur. Pensez-vous qu'il faudrait en mettre plus ?

Il faut que je me décide pour l'emplacement avant fin aout, car le terrassier passe étaler les terres décaissées pendant la construction en septembre. Il vaudrait mieux que les lignes solaires soient en place avant qu'il n'intervienne !
Merci de votre aide.

A+
Beone.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
