Sonde CTN Crouzet - retour d'expérience ?

TAM · Message par **TAM** » mar. mars 08, 2011 21:37 pm

2ième problème pratique: mes sondes CTN1 "en plastique" semblent avoir un tps de réponse propre bien plus important que les sondes "métalliques" remplacées.

Pas trop gênant pour les mesures peu sensibles (ambiante, extérieur, ballon etc.) par contre pour ma t° de départ plancher

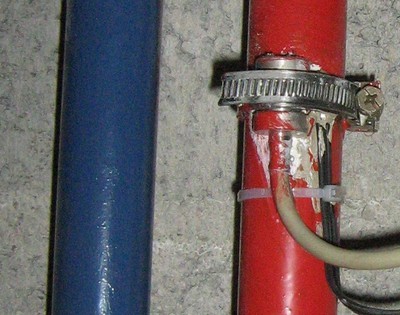

Ci-joint la photo montrant mes sondes de départ plancher:
- l'ancienne munie d'une pièce métallique permettant de la plaquer au mieux contre le tube
- la CTN1: juste glissée sous le serre flex existant, sans pression de contact. je pense que malgré la pâte thermique, ce montage est bien moins efficace que l'ancien, d'où peut-être le temps de réponse dégradé ?

Concernant la régulation de ma t° de départ, un peu galère à mettre au point, mais ça semble prometteur

Je mets mon algo ici http://forum.apper-solaire.org/viewtopi ... 6833#66833

roche pierre · Message par **roche pierre** » mar. mars 08, 2011 22:59 pm

TAM
Essaie avec une mousse isolante autour pour avoir un peu moins de déperditions .
Bonsoir .

TAM · Message par **TAM** » mer. mars 09, 2011 14:48 pm

Oui j'ai bien un tube de mousse isolante autour du tube, il a été remis juste après la photo.

TAM · Message par **TAM** » jeu. avr. 07, 2011 12:59 pm

Bonjour,
Je cherche à prendre en compte la température extérieure pour réguler la température de départ d'un plancher dont l'inertie est importante (ép. ~13cm).

La question est quand prendre mes mesures ? En continu ? Faire une moyenne journalière ... ?

Point de départ de ma réflexion: un relevé d'Olivier Kaelin, merci à lui pour cette SuperbeVision

(Mars 2011)

Idée première: ne prendre que les minima et les échantillonner grâce au bloc custom "lever coucher soleil".
Merci pour vos avis éventuels

moriss · Message par **moriss** » sam. juin 11, 2011 22:38 pm

concernant les CTN, j'ai trouvé ça dans le mag près de chez moi
http://www.electronique-diffusion.fr/pr ... s_id=26780

compatible ?

Samounet · Message par **Samounet** » dim. juin 12, 2011 7:18 am

[quote="TAM"]Bonjour,
Je cherche à prendre en compte la température extérieure pour réguler la température de départ d'un plancher dont l'inertie est importante (ép. ~13cm).

La question est quand prendre mes mesures ? En continu ? Faire une moyenne journalière ... ?

Point de départ de ma réflexion: un relevé d'Olivier Kaelin, merci à lui pour cette SuperbeVision

(Mars 2011)

Idée première: ne prendre que les minima et les échantillonner grâce au bloc custom "lever coucher soleil".
Merci pour vos avis éventuels

[/quote]

Bonjour,

Tu ferais donc une régulation proportionnelle de l'entrée eau chaude de ton "PSD" ?

Patrick07 a le même type d'épaisseur, et moi-même, je suis en train de mettre en place aussi un pseaudo-PSD avec 12 cm de dalle Chaux (càd un plancher "épais" + ballon 1000 litres).
D'après mon souvenir, le déphasage doit être de 4 heures, à confirmer avec Patrick07.

Bonne journée,

TAM · Message par **TAM** » mer. juin 29, 2011 23:15 pm

[quote="moriss"]concernant les CTN, j'ai trouvé ça dans le mag près de chez moi
http://www.electronique-diffusion.fr/pr ... s_id=26780

compatible ?[/quote] Je pense qu'aucune CTN 10k du commerce n'est compatible avec les blocs de linéarisation CTNx de l'atelier logiciel.

Les CTN crouzet ont visiblement été fabriquées spécialement pour ne pas ressembler à celles du marché

Ceci étant il doit être possible de prendre n'importe quelle CTN 10k et de la linéariser avec le bloc qui permet de rentrer sa propre courbe, à essayer.

TAM · Message par **TAM** » mer. juin 29, 2011 23:18 pm

[quote="Samounet"][referp=67908;quote="TAM"]Bonjour,
Je cherche à prendre en compte la température extérieure pour réguler la température de départ d'un plancher dont l'inertie est importante (ép. ~13cm).

La question est quand prendre mes mesures ? En continu ? Faire une moyenne journalière ... ?

Point de départ de ma réflexion: un relevé d'Olivier Kaelin, merci à lui pour cette SuperbeVision

(Mars 2011)

Idée première: ne prendre que les minima et les échantillonner grâce au bloc custom "lever coucher soleil".
Merci pour vos avis éventuels

[/quote]

Bonjour,

Tu ferais donc une régulation proportionnelle de l'entrée eau chaude de ton "PSD" ?

Patrick07 a le même type d'épaisseur, et moi-même, je suis en train de mettre en place aussi un pseaudo-PSD avec 12 cm de dalle Chaux (càd un plancher "épais" + ballon 1000 litres).
D'après mon souvenir, le déphasage doit être de 4 heures, à confirmer avec Patrick07.

Bonne journée,[/quote]J'attends l'hiver pour mettre au point ma régul en condition réelle

Merci pour ton info, j'ai pris note des 4h.

remi.450 · Message par **remi.450** » jeu. juin 30, 2011 6:53 am

Bonjour TAM,
Sur un autre post on en parlait du PSD.
http://forum.apper-solaire.org/viewtopi ... 9383#49383
Tant que la température extèrieure est faible, l'énergie solaire va directement dans le plancher. Mais à une certaine température extérieure il risque d'y avoir de l'inconfort si la puissance solaire est importante.
Rémi

Samounet · Message par **Samounet** » jeu. juin 30, 2011 7:49 am

[quote="remi.450"]Bonjour TAM,
Sur un autre post on en parlait du PSD.
http://forum.apper-solaire.org/viewtopi ... 9383#49383
Tant que la température extèrieure est faible, l'énergie solaire va directement dans le plancher. Mais à une certaine température extérieure il risque d'y avoir de l'inconfort si la puissance solaire est importante.
Rémi[/quote]

Et bonjour,

Merci pour le fichier, il m'avait échappé, j'utilisais celui des murs chauffants pour avoir une idée...

Bonne journée,

moriss · Message par **moriss** » jeu. juin 30, 2011 9:28 am

[quote="TAM"][referp=69614;quote="moriss"]concernant les CTN, j'ai trouvé ça dans le mag près de chez moi
http://www.electronique-diffusion.fr/pr ... s_id=26780

compatible ?[/quote] Je pense qu'aucune CTN 10k du commerce n'est compatible avec les blocs de linéarisation CTNx de l'atelier logiciel.

Les CTN crouzet ont visiblement été fabriquées spécialement pour ne pas ressembler à celles du marché

Ceci étant il doit être possible de prendre n'importe quelle CTN 10k et de la linéariser avec le bloc qui permet de rentrer sa propre courbe, à essayer.[/quote]

merci, si y'a aucun risque pour le crouzet, j'essaierai, pratique pour avoir une temperature d'ambiance

moriss · Message par **moriss** » mar. sept. 06, 2011 16:45 pm

Bonjour,
je remonte ce topic, je ne trouve pas de lien/site vendant des sondes CTN2 ou PT1000 "prêt à l'emploi" à prix correcte

Je manque de temps actuellement pour la création des convertisseurs, et j'aurai donc voulu en acheter

merci de votre aide

richardlandes · Message par **richardlandes** » mar. mars 27, 2012 7:48 am

Bonjour,
TAM pourrait tu expliquer ta correction à 2,5 sur le bloc CTN1 du M3. Perso je ne vois pas de réglages possible ..,
Merci

Cevenol30 · Message par **Cevenol30** » mar. mars 27, 2012 8:43 am

Bonjour richardlandes,
Il te faut un M3 de la gamme SMART

, tu insère un bloc CTN de l'onglet APP.
CTN1 pour -25° à + 85°C
CTN2 pour -35° à + 120°C
CTN3 pour 0° à +200°C
Tu double clic dessus et tu sélectionnes " CORRECTION".
Il apparait en dessous la possibilité de correction par pas de 1/10 de degré en plus ou en moins (ajouter devant le signe -).

Voila je pense que c'est ce que tu cherches.

NB: le pavé " ? " qui apparait à droite dans le fenêtre de(s) paramètre(s) te donnes des infos et ou des exemples sur la fonction.

Et bien sur ci-dessous le lien vers le forum consacré aux automates programmables

http://www.apper-solaire.org/?Api

Cevenol30

richardlandes · mar. mars 27, 2012 10:26 am

Merci !!!!
C'est parfait
